Более того, изготовители могут не продавать детали отдельно, а только в виде целой платы, что в данном случае представляет собой почти всю схему системы. Оба варианта замены дорогостоящи. Были найдены оптронные датчики в механизме подачи ленты, подававшие сигналы ТТЛ, которые указывали положение элементов лентопротяжного механизма. Затем собрана простая триггерная схема, которая считывала положение этих сенсоров и запускала тормоз в необходимое время, совершенно независимо от микропроцессора. Это позволило использовать видеомагнитофон для проигрывания и копирования домашних записей.

Такой случай специфической поломки — скорее исключение, чем правило. Часто неисправный микропроцессор мало что делает правильно. Зная, что микропроцессор не отвечает, проверьте его важнейшие функции, в том числе схему синхронизации с помощью осциллографа (рис. 9.11). Если генератор синхросигналов встроен в процессор в системе, найдите эту ИМС и исследуйте каждый вывод на наличие сигнала синхронизации. Проверьте питание или попробуйте поменять кристалл (2 вывода вместо 40), но, скорее всего, причина кроется в ЦПУ. Если ПЗУ выполнено в виде отдельного устройства на шине, ЦПУ будет стоить всего несколько долларов.

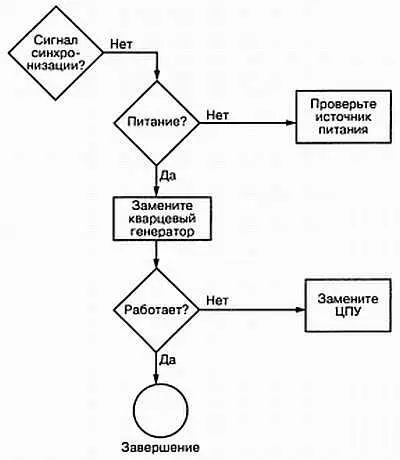

Рис. 9.11. Диаграмма поиска неисправностей при проблемах с синхронизацией

Высокочастотные сигналы синхронизации многих микропроцессоров часто даже не похожи на прямоугольный импульс. Показанная на рис. 9.12 форма сигнала была снята с кварцевого генератора микроконтроллера.

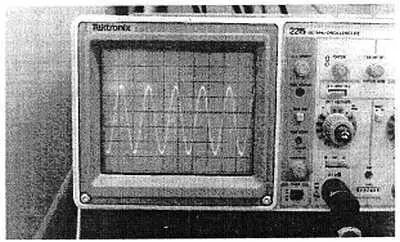

Рис. 9.12. Реальная форма сигнала синхронизации

Если сигнал выглядит, как на этом рисунке, продолжайте действовать, как указано на диаграмме рис. 9.13.

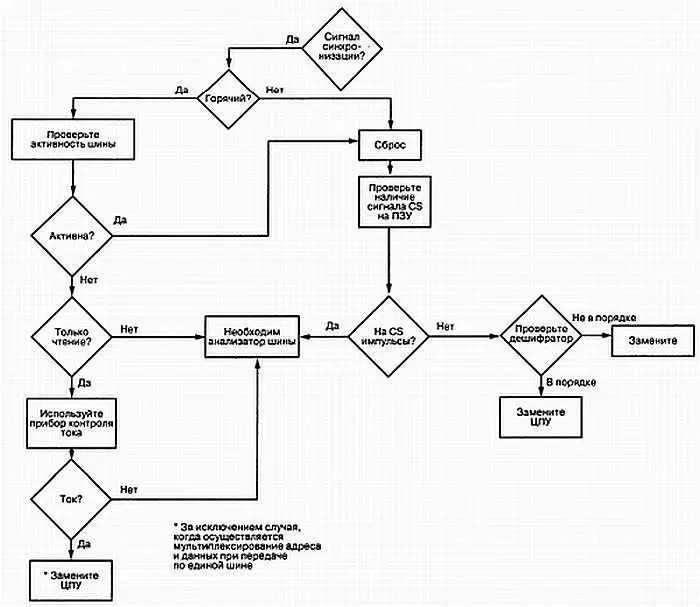

Рис. 9.13. Диаграмма поиска неисправностей микропроцессоров

Коснитесь верхней части корпуса микросхемы (но не выводов!). Если ИС перегрета, то она может обжечь вас, поэтому быстро уберите палец. В нормальном состоянии микропроцессор должен быть теплым. Затем проверьте каждый вывод шины данных логическим пробником или осциллографом. На линиях данных всегда должны присутствовать импульсы. Пользуясь осциллографом, не удивляйтесь, что волны выглядят нестабильными или походят на помехи (рис. 9.14).

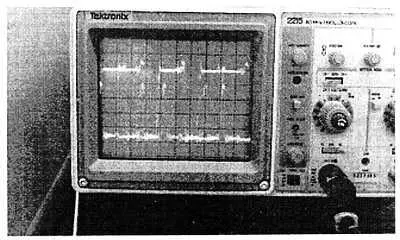

Рис. 9.14. Типичный пример изображения на экране осциллографа при контроле сигнала на шине данных

На какой-либо линии нет импульсов? Тогда или ЦПУ неисправен, или что-то на шине заставляет эту линию иметь низкий уровень. Проверьте линии чтения-записи, чтобы выяснить, пытается ли микропроцессор выбрать или сохранить данные. Если имеет место режим чтения, и на линиях шины данных есть импульсы тока (но нет изменения логического состояния), то может быть, что вывод ЦПУ внутренне закорочен. Устройство контроля тока является для этой цели очень хорошим средством. Оно работает как логический пробник, но воспринимает магнитное поле, которое создается током.

Если в шине имеет место активность и ИМС не горячая, попытайтесь заставить ее осуществить сброс (многие платы снабжены кнопкой Reset— Сброс), или просто найдите конденсатор, который используется для сброса при включении питания (рис. 9.15).

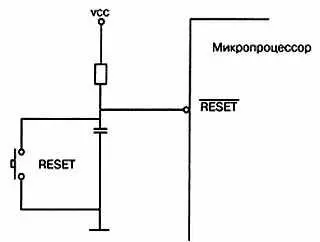

Рис. 9.15. Сброс с помощью кнопки

Используя отвертку и т. п., замкните выводы конденсатора вместе. С помощью логического пробника выясните логическое состояние на выводе сброса или замените конденсатор. Вывод сброса активируется, значит, микропроцессор должен реагировать соответствующим образом. В большинстве микропроцессоров линии адреса и данных примут определенное состояние при активации вывода сброса.

Если сброс не помогает, то попытайтесь активировать выход дешифратора на программное ПЗУ, куда должны часто или постоянно поступать импульсы. Возможными причинами может быть неисправный ЦПУ, плохой дешифратор адреса, плохая ИМС ПЗУ. Проверка дешифратора требует, обычно, использования многоканального осциллографа или логического анализатора, поскольку при наблюдении выходного сигнала надо следить за несколькими входными. Обратитесь к главе 8 , где даны детальные инструкции по проверке дешифраторов.
