79L05…-5 ±0,2;

79L09…-9 ±0,36;

79L12…-12 ±0,5;

79L15… -15 ±0,6.

Максимальный постоянный выходной ток, мА … 100.

Максимальное входное напряжение, В … 35 (для 78хх), — 35 (для 79хх).

Максимальная рассеиваемая мощность, Вт :

при Т= 0 °C… 1 Вт; при Т = +75 °C… 0,5 Вт.

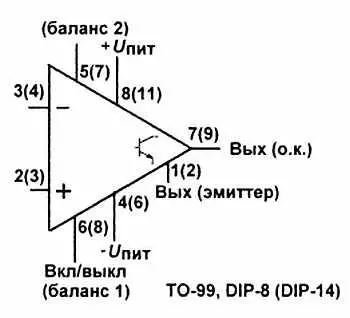

• LM311 (521САЗ, 554CA3)

Быстродействующий компаратор.

Производитель: National Semiconductor (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8, ТО-99 (металлический круглый), DIP-14.

Максимальное напряжение питания, В … ±18 или +36.

Максимальное выходное напряжение (коллектор-отриц. напр, пит.), В … 50.

Максимальный выходной ток, мА … 50.

Входной ток смещения, нА … <10.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мВ … <2.

• μА741 (140УД7)

Операционный усилитель общего назначения.

Производитель: Philips Semiconductors (Европа), ST Microelectronics (Европа) и др.

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8.

Максимальный ток потребления ( R н= , U пит= ±15 В), мА… 2,8.

Напряжение питания, В … от ±5 до ±18.

Максимальное входное напряжение, В … ±15.

Максимальное выходное напряжение ( U пит = ±15 В), В :

R н= 10 кОм… ±14;

R н= 2 кОм… ±13.

Выходное сопротивление, Ом … 75.

Коэффициент усиления… 50 000–200 000.

Входной ток смещения, нА … 80—500.

Разность входных токов смещения, нА … 20—200.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мВ … 2.

Температурный дрейф напряжения сдвига (ТКЕ), мкВ/°С … 10.

Частота единичного усиления, МГц … 1.

Скорость нарастания, В/мкс … 0,5.

• μА747 (140УД20)

Два операционных усилителя типа μА741 в одном корпусе.

Производитель: Texas Instruments (США) и др.

Тип прибора указывается на корпусе.

Тип корпуса: DIP-14.

Максимальный ток потребления ( R н= , U пит= ±15 В), мА … 5,5.

Остальные характеристики — см. μА741.

• МАХ478

Два прецизионных операционных усилителя в одном корпусе.

Производитель: MAXIM/DALLAS (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8 (SO-8).

Максимальный ток потребления ( R н= , U пит= ±15 В), мкА … 50.

Напряжение питания, В … от ±2,2 до ± 18.

Максимальное входное напряжение, В… ± U пит.

Максимальное выходное напряжение ( U пит= ±15 В, R, = 2 кОм), В ±12,7.

Коэффициент усиления… 300 000—1200 000.

Входной ток смещения, нА … 5.

Разность входных токов смещения, нА … 0,25.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мкВ … 100.

Температурный дрейф напряжения сдвига (ТКЕ), мкВ/°С … 0,9.

Частота единичного усиления, кГц … 60.

Скорость нарастания, В/мкс … 0,02.

• TDA3020

Усилитель мощности звуковой частоты.

Производитель: ST Microelectronics (Европа).

Тип прибора указывается на корпусе.

Тип корпуса: пятивыводной ТО-220.

Напряжение питания, В … от ±6 до ±18.

Максимальный выходной ток, А … 3,5.

Максимальная рассеиваемая мощность, Вт … 20.

Входной ток смещения, мкА … 2.

Входное напряжение сдвига, мВ … 20.

Ширина полосы пропускания по уровню 3 дБ, Гц … 10—140 000.

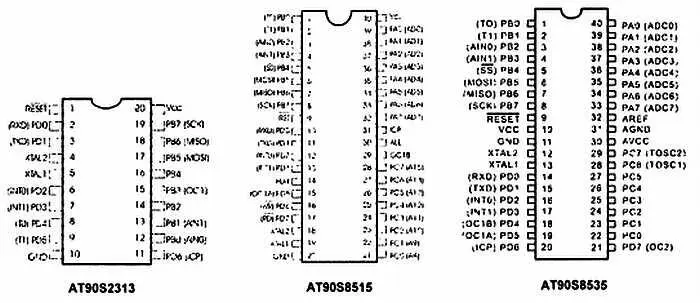

• AT90S2313, AT90S8515, AT90S8535

Микроконтроллеры AVR. Микросхемы с буквой «L» в наименовании обладают пониженным энергопотреблением. Как вы знаете из главы 12 , в настоящее время указанные типы микроконтроллеров AVR «Classic» заменяются на более развитые версии, в названиях которых присутствуют приставки «Mega» или «Типу» (например, ATmega8515), но электрические характеристики у них одни и те же, за исключением быстродействия (до 16 МГц, а в случае ATtuny2313 до 20 МГц) и в некоторых случаях расширенного диапазона питания (до 1,8 В).

Производитель: Atmel (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-20 (AT90S2313), DIP-40 (AT90S8515, AT90S8535) и др.

Основные электрические параметры

Напряжение питания, В … 2,7–6,0.

Входное напряжение лог. 0, не более, В … 0,2 U пит.

Входное напряжение лог. 1, не менее, В… 0,6 U пит.

Входное напряжение лог. 1 выводов XTAL, не менее, В… 0,8 U пит
