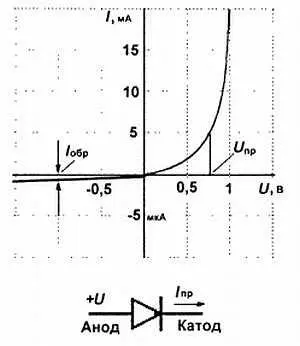

Рис. 3.1. Вольт-амперная характеристика диода

В обратном же включении (катодом к плюсу) ток через диод ( I обр) пренебрежимо мал и составляет от нескольких микро- или даже наноампер для обычных маломощных диодов, до единиц миллиампер для мощных выпрямительных. Причем для германиевых диодов обратный ток намного выше, чем для кремниевых, отчего их сейчас практически и не употребляют. Этот ток сильно зависит от температуры и может возрасти на несколько порядков (от нано- до микроампер) при повышении температуры от-50 до +50 °C, поэтому на графике его величина показана очень приблизительно (обратите внимание, что верхняя и нижняя половины графика по оси токов построены в разных масштабах).

В отличие от обратного тока, прямое падение напряжения U пргораздо меньше зависит как от типа и конструкции прибора, так и от температуры. Для кремниевых диодов прямое падение напряжения U пр всегда можно считать равным примерно 0,6–0,7 В , для германиевых или так называемых диодов Шоттки эта величина составляет 0,2–0,4 В. Для кремниевых диодов при изменении температуры на один градус U призменяется примерно на 2,3 мВ.

Если умножить указанное прямое падение напряжения на проходящий через диод в прямом включении ток, то мы получим тепловую мощность, которая выделяется на диоде. Именно она приводит диоды к выходу из строя — при превышении допустимого тока они просто сгорают. Впрочем, тепловые процессы инерционны, и в справочниках указывается обычно среднее значение допустимого тока, а мгновенное значение тока, в зависимости от длительности импульса, может превышать предельно допустимое в сотни раз! Обычное значение среднего предельно допустимого тока через маломощные диоды — десятки и сотни миллиампер. Мощные диоды (при токах 3–5 А и выше) часто приходится устанавливать на радиаторы.

Другая характеристика диодов — предельно допустимое обратное напряжение. Если оно превышено, то диоды также выходят из строя — электрически пробиваются и замыкаются накоротко. Обычная допустимая величина обратного напряжения для маломощных диодов — десятки вольт, для выпрямительных— сотни вольт, но есть диоды, которые выдерживают и десятки тысяч вольт. Далее мы увидим, что существуют приборы, для которых пробой в обратном включении является рабочим режимом, — они называются стабилитронами.

Подробности

Физически диод состоит из небольшого кристаллика полупроводникового материала, в котором в процессе производства формируются две зоны с разными проводимостями, называемыми проводимостью n - и p -типа. Ток всегда течет от p-зоны к n-зоне (это стоит запомнить), в обратном направлении диод заперт. Более подробные сведения о физике процессов, происходящих в р-n -переходе, излагаются во множестве пособий, включая школьные учебники, но для практической деятельности почти не требуются.

Транзистор— это электронный полупроводниковый прибор, предназначенный для усиления сигналов. Первым таким прибором в истории была электронная лампа (а еще до нее, кстати — электромагнитные реле, которые мы кратко рассмотрим далее). Лампа сумела сделать немало — именно в «ламповую» эпоху возникли радио и телевидение, компьютеры и звукозапись. Но только транзистор и появившиеся на его основе микросхемы сумели действительно перевернуть мир так, что электронные устройства вошли в наш повседневный быт и мы теперь уже не мыслим себя без них.

Транзисторы делятся на биполярные и полевые (или униполярные ). Пока мы будем говорить только о биполярных транзисторах.

Физически биполярный транзистор — это структура из трех слоев полупроводника, разделенных двумя р-n -переходами. Поэтому можно себе представить, что он состоит как бы из двух диодов, один из слоев у которых общий, и это весьма близко к действительности! Скомбинировать два диода можно, сложив их либо анодами, либо катодами, соответственно, различают n-р-n - и р-n-р -транзисторы, которые отличаются только полярностями соответствующих напряжений. Заменить n-р-n -прибор на аналогичный р-n-р можно, просто поменяв знаки напряжений во всей схеме на противоположные (и все полярные компоненты — диоды, электролитические конденсаторы — естественно, тоже надо перевернуть). Транзисторов n-р-n -типов выпускается гораздо больше, и употребляются они чаще, поэтому мы пока что будем вести речь исключительно о них, но помнить, что все сказанное справедливо и для р-n-р -структур, с учетом обратной их полярности. Правильные полярности и направления токов для n-р-n -транзистора показаны на рис. 3.2.
