sbis USR,RXC

rjmp in_com

in temp,UDR

ret

Больше ничего делать не требуется — «верхняя» программа всегда начинает с того, что посылает номер устройства n от 0 до 7, мультиплексор коммутирует выходы n R и n Т к выводам RxD и TxD устройства с номером и, и далее «общение» с ним происходит совершенно «прозрачно», как будто остальных устройств не существует.

I— ток, ампер ( А );

U— напряжение, вольт ( В, V );

R— электрическое сопротивление, ом ( Ом, Ohm );

Е— энергия, джоуль ( Дж );

Р— электрическая мощность, ватт ( Вт, W );

W— тепловая мощность, ватт ( Вт, W );

С— электрическая емкость, микрофарад ( мкФ, μF );

Q— заряд, кулон ( Кл );

t— время, секунда ( с );

T,0— температура, градус Цельсия (° С );

L— длина, метр ( м );

S— площадь ( м 2);

ρ — удельное сопротивление ( ом∙м / мм 2).

Примечание

Все наименования единиц измерения, которые названы по фамилиям ученых, в сокращении пишутся с большой буквы (вольт — В, ом — Ом, ватт — Вт, ампер — А), а все остальные — с маленькой (секунда — с, метр — м).

В табл. П. 1.1 приведены приставки и множители для образования десятичных кратных и дольных единиц.

R— резистор;

С— конденсатор;

VT— транзистор;

VD— диод;

Н— цифровой индикатор;

К— тумблер, кнопка;

Р— реле;

DA— аналоговая микросхема;

DD— цифровая микросхема;

D— микросхема, содержащая аналоговые и цифровые узлы;

Q— кварцевый резонатор;

L— лампа (газоразрядная или накаливания).

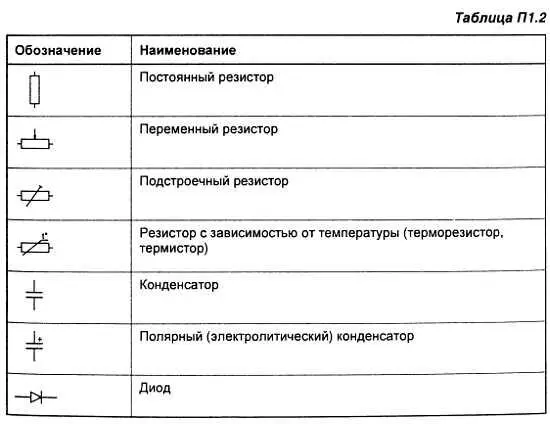

В табл. П1.2 приведены символические обозначения в электрических схемах.

Символические обозначения мощности резисторов на схемах

В табл. П1.3 приведены символические обозначения мощности резисторов на схемах.

В табл. П2.1 приведены стандартные разновидности бытовых одноразовых электрохимических элементов питания. Элементы одного типоразмера взаимозаменяемы (а также заменяются на аналогичные типоразмеры аккумуляторов), однако могут различаться по энергоемкости. Щелочные (с буквой «L» или надписью «alcaline») элементы приблизительно в три раза превышают по емкости «обычные». Кроме указанных в таблице «пальчиковых» элементов, широко распространены «таблетки» — серебряно-цинковые или угольные малогабаритные элементы с напряжением питания обычно около 3 В, предназначенные для питания маломощных устройств.

*Буква L означает щелочной элемент.

**Для щелочных элементов.

Далее приведены справочные данные некоторых компонентов, которые мы использовали в схемах, размещенных в этой книге. Разумеется, поместить данные всех упомянутых в тексте компонентов, и к тому же в полном объеме невозможно, поэтому были выбраны лишь самые характерные и часто упоминающиеся полупроводниковые приборы, таким образом, что они в совокупности образуют некий базовый набор, достаточный, чтобы повторить примерно 9 из 10 радиолюбительских конструкций. Данные о некоторых типах приводятся также при описании соответствующей конструкции в тексте глав. Сведения далее «профильтрованы» на предмет реальной информативности: к примеру, нет никакой необходимости размещать информацию о прямом падении напряжения на кремниевых диодах, т. к. оно одно и то же для всех без исключения типов, в то же время такие, к примеру, параметры, как емкость коллекторного перехода или граничное напряжение транзисторов просто бесполезны для радиолюбителя и потому также не приводятся.
