Температурный дрейф подстроенных резисторов

У всех резисторов, в особенности у подстроенных, номиналы могут изменяться в зависимости от температуры. Необходимо учитывать это явление как при разработке, так и при изготовлении схемы. По обе стороны от подстроенного резистора следует поместить постоянные резисторы (рис. 2.8), а также расположить подстроенный резистор как можно дальше от всех источников тепла.

Желательно удалить на максимальное расстояние охлаждающие радиаторы, стабилизаторы, мощные резисторы и трансформаторы. Дополнительные резисторы позволяют свести диапазон регулировки сопротивления к минимуму Кстати, к этой мере рекомендуется прибегать всегда, даже когда нет опасности перегрева. Как правило, после тестирования схемы необходимо уточнить рассчитанные параметры.

ТРИГГЕРЫ И СЧЕТЧИКИ Триггеры логические элементы с двумя устойчивыми - фото 28

ТРИГГЕРЫ И СЧЕТЧИКИ

Триггеры (логические элементы с двумя устойчивыми состояниями, подобные выключателю) могут быть выполнены как в ТТЛ (7413, 7414 и т. д.), так и в КМОП (CD4013) базисе. В одном корпусе содержится как минимум два триггера. При их монтаже необходимо соединить между собой некоторые выводы, что усложняет рисунок печатной платы. Вместо этих компонентов можно взять любой двоичный счетчик (рис. 2.9) и использовать в качестве выходного сигнала состояние бита с наименьшим весом (Q0 или Q1, в зависимости от изготовителя). Начальное состояние триггера можно выставить, подавая сигнал сброса на соответствующий вход счетчика.

Для решения рассмотренной задачи могут использоваться различные типы счетчиков, например CD4020, CD4040 или CD4060. В зависимости от модели можно выбрать запуск по переднему или заднему фронту. Для уточнения этого вопроса следует обратиться к технической документации.

БУФЕРНЫЙ УСИЛИТЕЛЬ Микросхема CD4050 содержит шесть буферных усилителей - фото 29

БУФЕРНЫЙ УСИЛИТЕЛЬ

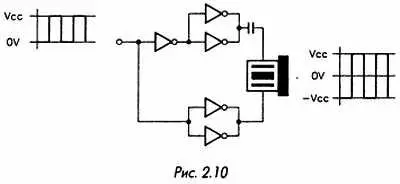

Микросхема CD4050 содержит шесть буферных усилителей, функция которых состоит в повышении мощности слабых сигналов до той величины, что необходима для управления компонентами с высоким потреблением тока (например, светодиодами). Ряд усилителей можно без всяких проблем соединить параллельно — для того чтобы увеличить выходной ток или не оставлять свободными входы одного или нескольких усилителей. Такая схема часто используется для управления мощными МОП транзисторами или источниками звуковых сигналов (рис. 2.10).

Аналогичным образом можно включать инверторы (микросхема CD4049). У этих микросхем есть одна особенность: их положительный вывод питания ( V cc) обозначен номером 1 (у большинства микросхем это номер 16 ).

ПОДАЧА ЗВУКОВЫХ СИГНАЛОВ Существует много различных зуммеров или звуковых - фото 30

ПОДАЧА ЗВУКОВЫХ СИГНАЛОВ

Существует много различных зуммеров, или звуковых преобразователей. Эти устройства можно разделить на два семейства: простые зуммеры и зуммеры со встроенным генератором. Последние использовать проще, поскольку, чтобы они зазвучали, им достаточно обеспечить питание. Зуммеры со встроенным генератором потребляют мало энергии при очень широком диапазоне напряжений питания, но их цена довольно высока. Для работы простого зуммера нужен внешний генератор, но часто вместо него можно использовать источник сигнала, уже имеющийся в схеме. Таким источником может быть, например, неиспользуемый (или используемый) выход счетчика или тактового генератора.

Когда для управления применяется микроконтроллер, нетрудно создать генератор, введя в программу логический цикл. В этом случае легко управлять частотой сигнала и появляется возможность регулировать тональность звучания.

С точки зрения схемотехники зуммер можно считать емкостной нагрузкой, поэтому во многих случаях параллельно ему следует подключить резистор (рис. 2.11).

ДАТЧИК ОСВЕЩЕННОСТИ

Классические полупроводниковые датчики освещенности, например фотодиоды и фототранзисторы, представляют собой диоды и транзисторы, у которых одна сторона корпуса пропускает свет. Чтобы в этом убедиться, попробуйте аккуратно спилить верхнюю часть металлического корпуса транзистора, например типа 2N2222 или 2N1711. Затем подключите к нему напряжение, не присоединяя базу, и вы сможете констатировать, что протекающий по цепи коллектор-эмиттер ток реагирует на источник света, направленный на прибор (рис. 2.12). Аналогичный эксперимент можно провести и со светодиодом.
