Однако когда металлический стержень на рис. 19.1 присоединяется к батарее, всё меняется. Один конец стержня соединён с положительным полюсом батареи, а другой — с отрицательным. Подключение к батарее меняет условия существования электронов. Без батареи электроны ощущают положительные заряды атомов натрия и отрицательные заряды других электронов. Любой отдельный электрон в середине стержня не чувствует разницы между правым и левым. Однако при подключении к батарее появляется дополнительный действующий фактор — созданное ею внутри металла электрическое поле. Электроны притягиваются к положительному концу и отталкиваются от отрицательного конца. В результате система меняется, поскольку некоторые электроны оказываются на уровнях выше уровня Ферми, который был без батареи (см. рис. 19.4). Состояние электронов в системе меняется так, что становится больше электронов, движущихся к положительному концу металлического стержня, чем движущихся к отрицательному.

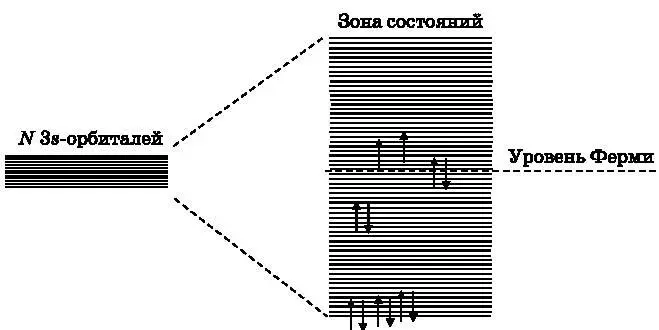

Рис. 19.4. Схематическое изображение уровней 3s-зоны натрия, представленных на рис. 19.3, с поправкой на воздействие подключения к батарее. В результате некоторые электроны оказываются выше уровня Ферми без батареи, переходя с заполненных МО на пустые. Эти электроны изображены здесь стрелками выше уровня Ферми

Согласно квантовой теории, для наличия электронной проводимости требуется наличие электронов, находящихся выше уровня Ферми. Поскольку энергетический зазор между уровнями исчезающе мал, даже очень низкого напряжения, приложенного к стержню и порождающего ничтожное электрическое поле, достаточно, чтобы некоторые электроны оказались выше уровня Ферми. Результатом становится появление электрического тока в металлическом стержне. Электроны покидают положительный конец стержня и заменяются электронами, входящими со стороны отрицательного конца. При более сильном электрическом поле (более высоком напряжении) над уровнем Ферми, соответствующем нулевому полю, оказывается больше электронов, и электрический ток становится сильнее. Детальная квантовая теория электропроводности металлов говорит, что ток будет возникать под действием приложенного электрического поля даже при нулевой абсолютной температуре. Для того чтобы проводить электричество, металлам не требуется тепло. Ниже мы увидим, что в случае полупроводников это не так, а также что тепло, имеющееся при температуре выше 0 K, на самом деле мешает электрической проводимости в металлах.

Металлы хорошо проводят электричество даже при 0 K, поскольку электроны заполняют только часть зоны состояний (см. рис. 19.3 и 19.4). Даже очень слабое электрическое поле (напряжение) будет поднимать электроны над уровнем Ферми. Диэлектрики — это материалы вроде стекла или пластика, которые не проводят электричество ни при какой температуре. Зонная структура диэлектрика схематически изображена на рис. 19.5.

В металлическом натрии 3 s -электроны являются валентными. Валентная зона заполнена лишь наполовину. В таком диэлектрике, как кварц (SiO 2, диоксид кремния), который очень похож на стекло, совместно используемые электроны доводят электронные оболочки до замкнутости. Взаимодействие атомов в кристалле кварца порождает зону состояний с делокализоваными МО, как и в металле. Однако валентная полоса целиком занята. На каждый МО находится по два электрона, поскольку имеется N МО, но 2 N электронов. Таким образом, все МО — от самого низкого до самого высокого энергетического уровня в пределах зоны — содержат по два электрона. Заполненность зоны представлена на рис. 19.5 присутствием стрелок как на нижних, так и на верхних уровнях зоны. Эта заполненная зона должна сопоставляться с наполовину заполненной зоной металлического Na, изображённой на рис. 19.3.

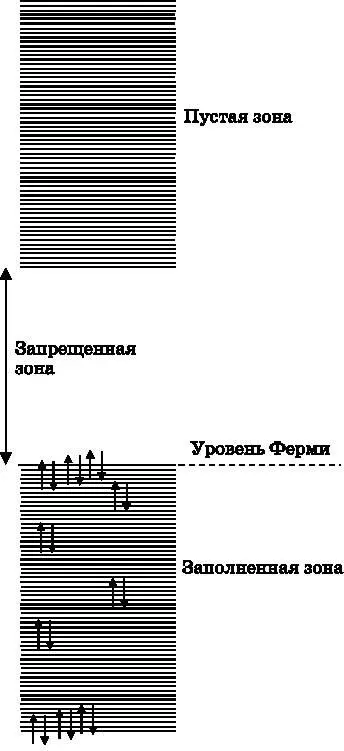

Рис. 19.5. Схематическое изображение зонной структуры диэлектрика. Имеется заполненная зона с двумя электронами на каждой МО. Есть свободная зона с гораздо большими значениями энергии

Существуют свободные атомные орбитали со значительно более высокой энергией, и они тоже образуют МО. Однако нет электронов, которые могли бы занять эти МО. Поэтому следующая по высоте энергетическая зона совершенно пуста. Разность энергии между верхним краем заполненной зоны и нижним краем незаполненной зоны называется запрещённой зоной. Уровень Ферми находится у верхнего края заполненной зоны.
