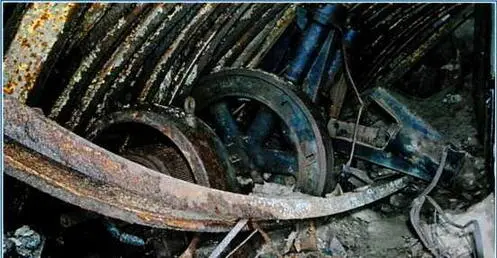

Под рухнувшим перекрытием силовой станции находятся два разбитых трёхцилиндровых шведских дизель-генератора

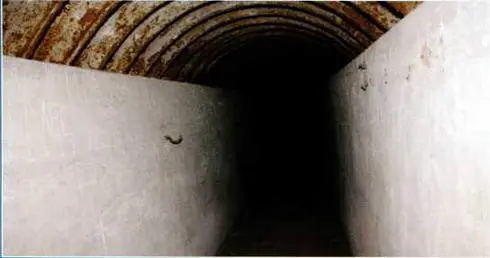

Потерна, которая связывала орудийные блоки и блок командного пункта

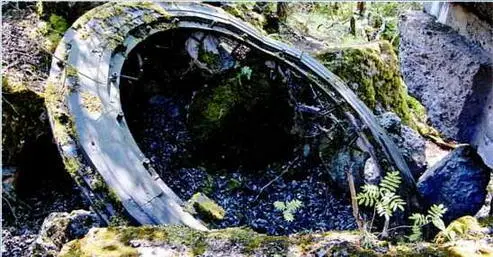

Вырванный взрывом погон вращающейся дальномерной рубки, размещавшейся над КП батареи

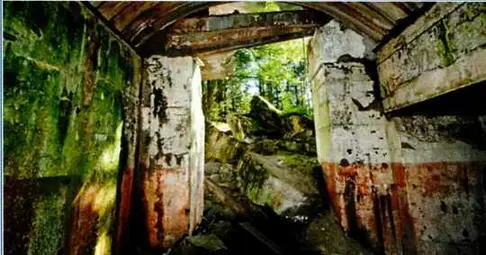

Блок укрытия для прожектора

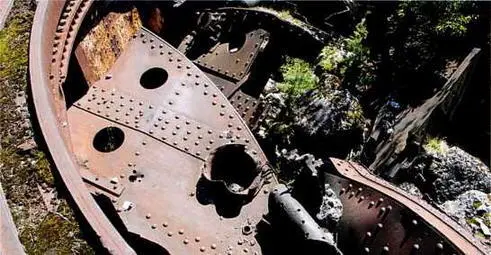

Жесткий барабан второй башни

Андрей ХАРУК

Один из первых серийных "Хорнетов" FMk. 1 (64-я эскадрилья)

До начала Второй мировой войны фирма "Де Хэвилтенд" завоевала репутацию благодаря удачным гражданским самолетами - пассажирским и учебным. То, а десятилетия тому назад она была одним из ведущих британских разработчиков военных аэропланов, начало понемногу забываться. Поэтому успех "скоростного деревянного чуда" - DH.98 "Москито" - произвел настоящий фурор. Этот двухмоторный цельнодеревянный моноплан стал одним из лучших боевых самолетов Второй мировой, настоящей легендой Королевских ВВС. Но к середине войны следовало уже задуматься и о дальнейших планах. Главные надежды руководство фирмы связывало с новой областью реактивной авиации. Помимо проектирования реактивного истребителя DH.100 "Вампир" (по спецификации Е.6/41), "Де Хэвилленд" занялся и созданием собственного турбореактивного двигателя "Гоблин". Не оставались без внимания и поршневые самолеты. Согласно спецификации В.4/42 началось проектирование двухмоторного ночного бомбардировщика DH.101 с двигателями "Нэпир" "Сейбр" и его уменьшенной версии DH.102 с "Грифонами" фирмы "Роллс-Ройс". Однако в декабре 1942 г. работы по двум последним проектам были прекращены - оказалось, что с задачами ночного бомбардировщика вполне справляется и "Москито". В такой ситуации в январе 1943 г. один из конструкторов "Де Хэвилленда" - Р.Н. Липтрот - вышел с предложением разработать на базе "Москито" одноместный двухмоторный дальний истребитель. Подразумевалось, что такая машина будет весьма полезной на Тихоокеанском ТВД в качестве истребителя сопровождения, способного успешно вести бой с японскими одномоторными перехватчиками. Липтрот предлагал разрабатывать самолет в двух вариантах - оптимизированном для малых и средних высот (с размахом крыла 14,3 м) и высотном (с размахом крыла 15,8 м и гермокабиной). Согласно конструкторским расчетам, самолет в высотном варианте должен был развивать максимальную скорость 737 км/ч и подниматься почти на 14 км, а в обычном - разгоняться до 763 км/ч на высоте 8382 м. Предложение Липтрота получило поддержку президента фирмы Джеффри де Хэвилленда старшего, распорядившегося присвоить проекту обозначение DH.103 и начать работы по нему в инициативном порядке, не дожидаясь официальной спецификации.

Разрабатывая концепцию DH.103 Липтрот стремился создать самолет с максимально совершенными аэродинамическими формами. Сечение фюзеляжа его было даже меньшим, чем у одномоторного "Тайфуна". Для самолета фирма "Роллс- Ройс" создала новую модификацию "Мерлина" - "Мерлин" 130/131 (соответственно с правым/левым направлением вращения). У этого мотора агрегаты были перекомпонованы и размещены за картером, что позволило уменьшить поперечное сечение мотогондол (такое решения было ранее опробовано на гоночном "Супермарине" S.6). Мощность "Мерлина" 130/131 удалось довести до 2060 л.с. при 3000 об/мин (на высоте 400 м). Применение двигателей с противоположными направлениями вращения позволяло устранить вредное влияние реактивного момента винтов (особенно заметно при взлете). Ламелярные радиаторы, так же, как и на "Москито", разместили в передней кромке крыла.

Планер DH.103 имел смешанную конструкцию. Фюзеляж, так же, как и у "Москито", представлял собой цельнодеревянный монокок из сендвича (фанера-бальза-фанера). Хвостовое оперение имело набор из алюминиевых сплавов. Особенно интересной была смешанная конструкция крыла: два лонжерона, составленных из древесины и дюраля, дюралюминиевые и деревянные нервюры, фанерная верхняя обшивка крыла и дюралевая - нижняя. Применение клепки при сборке было очень ограниченным, в основном применялись клеевые соединения при помощи состав "Редакс", способного соединять металл и древесину.
