Дмитрий Соболев - Столетняя история “летающего крыла”

Д.Нортроп всегда стремился делать самолеты с минимальным числом "ненесущих" (не образующих подъемной силы) частей. В 1927 г. при создании почтово-пассажирского моноплана "Вега" он одним из первых в США отказался от применения крыла с подкосами, а через два года построил небольшой экспериментальный бесфюзеляжный самолет. Но только после создания собственной фирмы у него появилась возможность заняться разработкой настоящего "летающего крыла". Определенную надежду на успех давали сообщения из Германии об успешных полетах планеров братьев Хортен. [1]

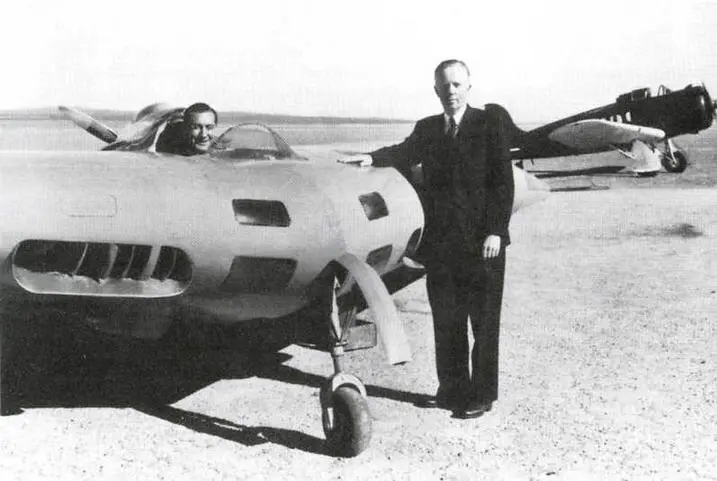

Джек Нортроп около своего первого "летающего крыла" N-1M.

Выбор схемы "летающее крыло" Нортроп позднее объяснял так: "Мы не были особенно заинтересованы в схеме бесхвостого самолета, как таковой; если бы мы не могли устранить вертикальное оперение, фюзеляж и значительную часть вредного сопротивления, вызываемого интерференцией крыла и фюзеляжа, то достижимые выгоды не оправдали бы необходимых усилий. Поэтому наша работа в течение многих лет была направлена на создание самолета типа "летающее крыло"..." [2]

Проектирование экспериментального N-1M началось в июле 1939 г., а построен он был ровно через год, в июле 1940 г. Так же, как "летающие крылья" братьев Хортен, он не имел килей с рулями направления. Стреловидное крыло с симметричным профилем отличалось большой относительной толщиной и имело отрицательную крутку по размаху. Конструкция крыла — деревянная. Сверху находился каплевидный фонарь, закрывающий голову летчика. Управление осуществлялось с помощью элевонов и расщепляющихся аэродинамических тормозов, расположенных на отогнутых вниз концах крыла. Шасси — убирающееся, с носовым колесом, двумя подкрыльевыми стойками и "страховочной" хвостовой опорой.

Внутри крыла стояли два двигателя воздушного охлаждения "Лайкоминг" мощностью по 65 л.с. Через удлинительные валы они вращали расположенные сзади винты. Охлаждающий двигатели воздух поступал через овальные вырезы в передней кромке крыла.

N-1M был сконструирован таким образом, что в процессе испытаний можно было легко изменять многие его геометрические параметры — стреловидность, поперечное "V", наклон законцовок крыла. Эта особенность позволяла на основе практического опыта подобрать оптимальную конфигурацию самолета.

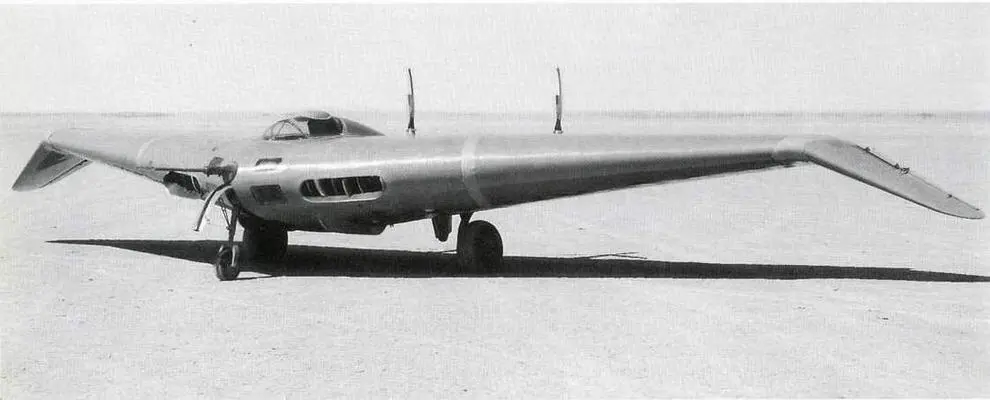

N-1M перед началом программы испытаний.

Испытания проходили на одном из высохших озер в Калифорнии. Чаще всего полеты выполнял летчик фирмы Мой Стивенз. Вообще говоря, полетами это назвать трудно, так как из-за неадекватной весу мощности двигателей самолет мог оторваться от земли всего на один-полтора метра — на этой высоте еще сказывалось влияние поддерживающей машину "воздушной подушки".

Стивенз вспоминал: "В первых полетах с двигателями Лайкоминг аппарат поднимался примерно на 5 футов, а при попытке летчика подняться выше возрастающее аэродинамическое сопротивление приводило к потере высоты. Чтобы продолжать полет, надо было очень точно выдерживать угол атаки. Малейшее его увеличение — и аппарат шел на посадку. Любое уменьшение угла атаки вело к тому же результату. Положение усугублялось наличием "мертвой зоны" в работе рулей высоты. Перемещение штурвала от себя вначале не оказывало никакого влияния, затем элевоны резко "схватывали". Во избежание удара о землю приходилось тянуть штурвал на себя, причем реакция самолета опять таки следовала далеко не сразу. Это очень усложняло пилотирование, особенно если учесть, что до земли было только пять футов." [3]

В конце концов на самолете установили новые двигатели "Франклин". По мощности они почти вдвое превосходили "Лайкоминги". Однако возникла новая проблема — перегрев. В связи с этим полеты проходили обычно на пониженных оборотах двигателей, приходилось избегать продолжительного набора высоты. Но, как бы то ни было, N-1M стал летать.

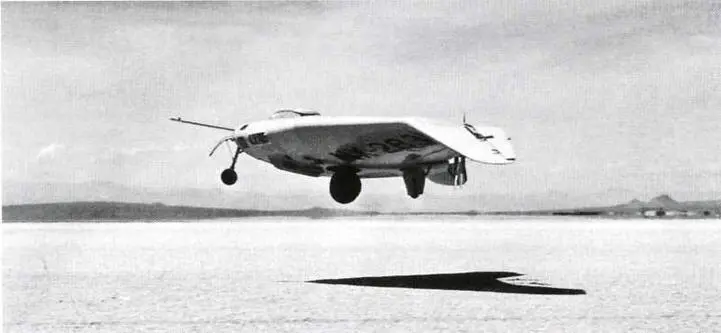

Из-за недостаточной мощности двигателей "Лайкоминг" N-1M мог летать только у самой земли.

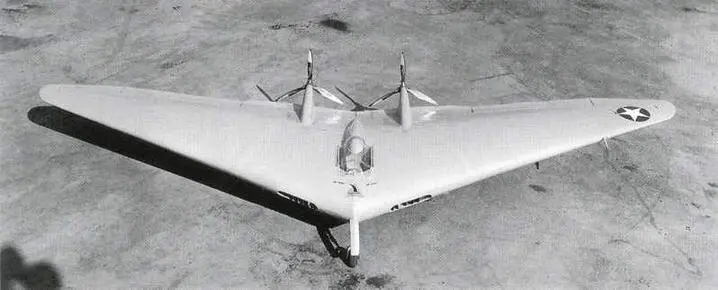

N-1M после модификации.
