Дмитрий Соболев: Столетняя история “летающего крыла”

Одновременно Эллехаммер переделал крыло, устранив цилиндрообразный центроплан, а сверху установил дополнительную горизонтальную поверхность, напоминающую крыло чайки.

12 сентября Эллехаммеру удалось совершить полет длиной около 40 м. Это событие было зафиксировано фотографом и стало первым документально подтвержденным подъемом на самолете-"бесхвостке". Однако, как и прежде, самолет испытывался на привязи, и поэтому данное достижение не следует расценивать как настоящий полет.

В последующие годы Эллехаммер построил еще несколько самолетов. Теперь это были трипланы, с горизонтальным хвостовым оперением и без механизма для обеспечения устойчивости. Очевидно, что характеристики устройства, основанного на принципе маятника, не могли дать удовлетворительных результатов, так как вызывали бы постоянную раскачку самолета в вертикальной плоскости. Идея Эллехаммера представляет интерес только как первая попытка достижения равновесия неустойчивого самолета с помощью автоматического регулятора. Но в те годы реализовать ее на должном уровне было невозможно.

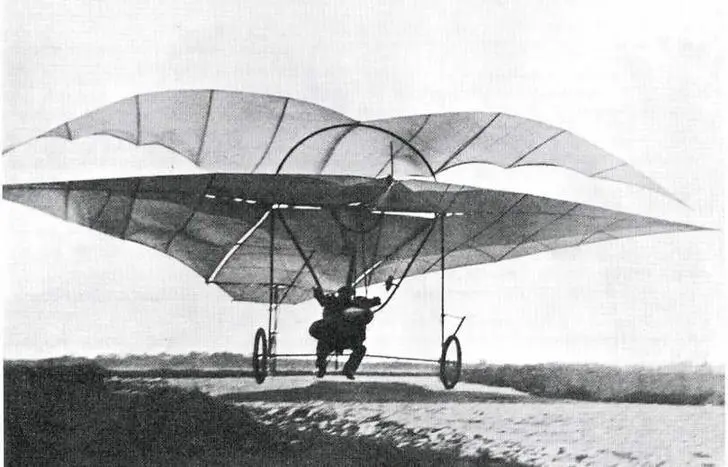

Модифицированный самолет Эллехаммера во время испытания 12 сентября 1906 г.

Между тем, природа давала примеры, когда устойчивый полет осуществляется не с помощью каких-то хитроумных устройств, а благодаря особой форме крыла. Наиболее ярким из них служит крылатое семя тропического растения занония макрокарпа (семейство тыквенных). Плод этого растения, созревая, раскрывается и выбрасывает семена, которые благодаря своей необычной форме могут лететь по ветру на большие расстояния. Семя имеет крылышки серповидный формы, их размер достигает 20 см. В полете их тонкая поверхность деформируется таким образом, что отведенные назад концы закручиваются относительно центральной части и создают направленную вниз аэродинамическую силу. Эта сила уравновешивает момент от подъемной силы центральной части семени, равнодействующая которой расположена вблизи передней кромки, немного позади центра тяжести. Так обеспечивается продольная балансировка и продольная устойчивость семени занонии в полете.

Удивительными свойствами летучего семени заинтересовался школьный учитель из Гамбурга Фредерик Альборн. После гибели Отто Лилиенталя при падении его планера в 1896 г. Альборн опубликовал брошюру, в которой отмечал устойчивость полета семени занонии и утверждал, что если бы планер имел крыло такой формы, трагедии бы не произошло. [7]Через несколько лет Альборн повторил свои выводы во время доклада в Вене, подчеркнув, что летающее семя занонии является идеальным примером планера.

Альборн заразил своей убежденностью Иго Этриха, сына богатого австрийского промышленника Игнаца Этриха. Молодой Этрих заинтересовался авиацией под влиянием Лилиенталя и даже приобрел у него планер, но после знакомства с Альборном решил сконструировать новый, по типу семени занонии. В содружестве с другим австрийским энтузиастом авиации, Францем Велсом, он построил летательный аппарат, представляющий собой увеличенную во много раз копию крылатого семени. Его изготовили из бамбука и обтянули полотном. Необходимую крутку концов крыла обесечивали многочисленные растяжки, соединенные с двумя вертикальными стойками. Посадка должна была осуществляться на полозья, а для взлета планер устанавливали на тележку. При испытаниях аппарат скатывался по специальной дорожке, проложенной по склону холма и, набрав скорость, поднимался в воздух.

Так выглядит семя растения занония макрокарпа.

Планер Этриха и Велса — первая устойчиво летавшая "бесхвостка"...

Опыты с планером, загруженным песчаным балластом, показали, что аппарат устойчиво держится в воздухе. Первый полет с человеком состоялся в октябре 1906 г. Тогда Велсу удалось пролететь расстояние более 200 м. Так как аппарат не имел органов управления, пилот должен был располагаться на планере стоя и для корректировки направления полета отклонять тело в нужную сторону. Этот опыт был первым успешным полетом летательного аппарата схемы "бесхвостка". Более того, это был первый в истории авиации пилотируемый полет на аппарате, обладающем собственной устойчивостью, то есть способным сохранять положение в полете без участия летчика. [8]
