Дмитрий Соболев - Столетняя история “летающего крыла”

Для проектирования и строительства БИЧ-17 при Управлении спецработ на артиллерийском заводе в Подлипках, которое возглавлял Курчевский, организовали конструкторское бюро. Проект самолета был разработан в апреле 1935 г. К созданию истребителя подключили специалистов ЦАГИ, которые выполнили продувки его моделей, сделанных в масштабах 1:5 и 1:2 от натуральной величины. В расчетах самолета на прочность принимал участие С.А.Лавочкин, в будущем известный авиаконструктор.

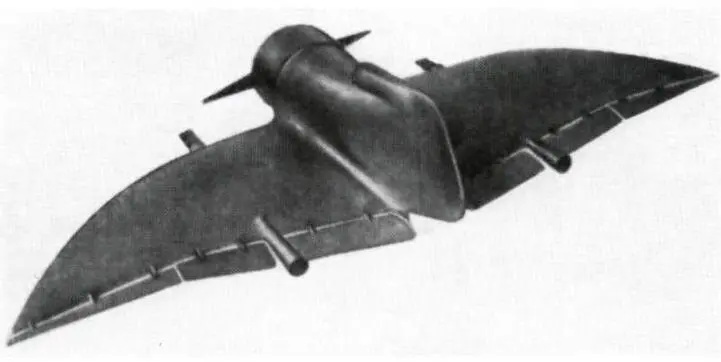

Модель пушечного истребителя БИЧ-17.

БИЧ-17 имел типичное для "бесхвосток" Черановского параболическое крыло. Профиль крыла — серии "Геттинген", его относительная толщина менялась от 17% у корня до 3% на концах. Снизу к задней кромке крепились закрылки перевернутого профиля. Их было шесть: по три на каждом крыле. Крайние секции действовали как элероны, остальные являлись рулями высоты. Киль с рулем направления представлял собой продолжение обтекателя (гаргрота) кабины. Для улучшения путевой устойчивости концы крыла были загнуты вниз на угол 5°.

Динамо-реактивные пушки находились внутри крыла, на расстоянии 1,75 м от оси фюзеляжа. Кроме того, перед кабиной предусмотрели установку пулемета, приспособленного для стрельбы через винт. Шасси — двухколесное, с хвостовой опорой. Стойки с колесами могли убираться в полете. Самолет был деревянной конструкции, только рули имели дюралюминиевый каркас, обтянутый полотном.

С двигателем воздушного охлаждения М-22 мощностью 480 л.с. БИЧ-17 обладал следующими расчетными характеристиками: максимальная скорость на высоте 3000 м — 395 км/ч, скороподъемность — 13 м/с, время выполнения виража — 8,7 с, потолок — 7800 м, дальность полета — 500 км. Благодаря влиянию "воздушной подушки" посадочная скорость должна была быть всего 80 — 85 км/ч, длина разбега и пробега — менее 100 м. Взлетный вес машины оценивался в 1280 кг. [7]

В начале 1936 г., когда самолет был готов примерно на 60%, НКВД по чьему- то доносу арестовал Курчевского и еще нескольких сотрудников предприятия. Управление спецработ и существующие при нем конструкторские бюро закрыли, а БИЧ-17 остался недостроенным.

Последним винтомоторным истребителем схемы "бесхвостка" был самолет американской фирмы Нортроп ХР-56 "Блэк Буллет" ("Черная пуля"). Его проектирование началось в сентябре 1940 г. как попытка повысить скорость боевой машины за счет использования нетрадиционной аэродинамической схемы. Согласно первоначальным расчетам, максимальная скорость самолета должна была составить фантастическую для того времени величину — около 800 км/ч.

Самолеты Джека Нортропа всегда отличались высоким уровнем новизны. Однако ХР-56 представлял собой уникальное сочетание новаторских решений. Это был бесхвостый моноплан с коротким фюзеляжем, напоминавшим по форме пулю, и с расположенным за кабиной двигателем. Через длинный вал и редуктор двигатель приводил в движение соосные винты. Для устранения реактивного момента они вращались в противоположных направлениях. С помощью порохового заряда, заложенного вокруг трансмиссии, их в экстренной ситуации можно было отстрелить, дабы обезопасить пилота при покидании самолета на парашюте. Килей было два — сверху и снизу фюзеляжа, причем нижний имел значительно большую площадь. Кроме своего основного назначения нижний киль служил также страховочной опорой, предохраняющей лопасти от поломки при взлете и посадке. Крыло имело умеренную стреловидность: 26° по передней кромке. Так же, как на БИЧ-17, концы крыла для улучшения путевой устойчивости были отклонены вниз. Расположенные там поверхности управления действовали как рули направления. Средняя секция рулей на крыле выполняла функцию элевонов, внутренняя пара отклонялась только вниз и служила для уменьшения посадочной скорости. Шасси — убираемое, редко применяемой в то время трехколесной схемы с носовой опорой. В передней части истребителя находились две 20-мм пушки и два крупнокалиберных пулемета. В качестве конструкционного материала самолета впервые в США был использован магниевый сплав, имеющий более высокую удельную прочность, чем дюралюминий.

Вначале на ХР-56 планировалось установить новейший американский двигатель водяного охлаждения Пратт-Уитни X-1800-AG3, но его не смогли довести до производственной стадии, и самолет пришлось снабдить более тяжелым двигателем воздушного охлаждения Пратт-Уитни R-2800-29 мощностью 1675 л.с. Перекомпоновка истребителя под другой мотор заняла много времени, поэтому машина была готова только в марте 1943 г.
