Дмитрий Соболев - Столетняя история “летающего крыла”

В 1970 г. вышел на испытания "Аналог" № 2. На нем стояло более совершенное экспериментальное оборудование, в частности — лазерная система визуализации обтекания крыла.

Имея небольшую нагрузку на крыло, МиГ-21 И был приятен в пилотировании и летчикам нравилось летать на нем. Вот, например, как отзывался о самолете Э.И.Елян, тренировавшийся в управлении "бесхвосткой" перед полетом на Ту-144:

"Я в свое время летал на истребителях с прямым крылом и должен заметить, что стреловидное крыло принесло летчику на взлетно-посадочных режимах полета прежде всего много неудобств, всякого рода срывов, раскачку. ...Так вот, самолет-бесхвостка на базе МиГ-21 (аналог Ту-144) на дозвуковой скорости стал очень походить по своим характеристикам на самолет с прямым крылом. У него управляемость была совершенно бесподобной. Я мог убедиться в этом, сделав около десятка полетов в октябре 1968 г. Посадочная скорость на этой машине стала около 220 км/ч вместо 320 км/ч, как у МиГ-21. Я получал огромное удовольствие, летая на аналоге. Были некоторые сложности на сверхзвуковой скорости — легко устранимая неустойчивость машины типа "гусиный шаг" до числа М= 1,7. Артем Иванович Микоян однажды пригласил меня к себе для обсуждения характеристик бесхвостки. Я дал высокую оценку машине и спросил его: "А почему Вы не делаете такой истребитель?" Микоян прекрасно понимал, что за счет увеличения абсолютной строительной высоты крыла можно было на несколько сот литров (до 400 л) увеличить запас топлива и получить другие преимущества. Но, насколько мне помнится, ЦАГИ занял тогда особую позицию и считал такую модификацию неперспективной." [6]

Кроме истребителя в ОКБ Микояна планировали сделать по схеме "Аналога" легкий штурмовик. Был изготовлен полноразмерный макет самолета, но на этом все и закончилось: победителем в конкурсе на реактивный штурмовик стала машина ОКБ Сухого Су-25.

Как я уже писал, испытания "Конкорда" и Ту-144 предполагалось начать в 1966 г. Однако задача создания СПС потребовала значительно больше времени, и сборка опытных экземпляров завершилась только в 1968 г. Оба самолета имели схему "бесхвостка" с оживальным крылом, центральное вертикальное оперение и заостренный фюзеляж с отклоняемой при взлете и посадке носовой частью. Угол стреловидности крыла "Конкорда" менялся от 76° у основания до 58° на внешних частях, на Ту-144 стреловидность составляла соответственно 78° и 55°. Удлинение крыла советского СПС было несколько меньше, чем у "Конкорда" — 1,57 по сравнению с 1,82; относительная толщина профиля крыла обеих машин составляла 2 — 3%. Для уменьшения балансировочного сопротивления на самолетах имелась система перекачки топлива в полете. Продольное и поперечное управление осуществлялось элевонами: на каждой стороне крыла Ту-144 их было по четыре секции, на "Конкорде" — по три. Каждая из секций управлялась с помощью двух независимых бустерных систем. И на той, и на другой машине поверхность крыла была выполнена из крупногабаритных дюралюминиевых фрезерованных панелей, позволяющих увеличить жесткость и гладкость обшивки. В конструкции элевонов, расположенных по соседству с двигателями, применялись более жаропрочные материалы — титан и сталь. Размах крыла первого Ту-144 ("044") равнялся 27,2 м, "Конкорда" № 001 — 25,6 м, длина самолетов — соответственно 58,2 и 56,2 м. Взлетный вес обоих СПС был близок — около 150 т. Максимальная тяга двигателей НК-144 составляла 4x17000 кгс, установленные на "Конкорде" ТРД "Олимп"593 развивали на форсаже примерно такую же тягу.

При всей схожести двух СПС в их конструкции имелось немало различий. Так, на Ту-144 гондолы двигателей были объединены под центральной частью крыла, тогда как на "Конкорде" они располагались в двух разнесенных по размаху гондолах. "Туполевский" вариант позволял уменьшить асимметрию тяги при отказе одного из двигателей, но приводил к снижению суммарной тяги из-за взаимного влияния близкорасположенных сопел и не давал возможности установить у основания крыла секции элевонов, как сделали на "Конкорде". Кроме того, мотогондолы на Ту-144 имели значительно большую длину воздухозаборников. Сильно отличались и удельные параметры самих двигателей, но об этом — позже.

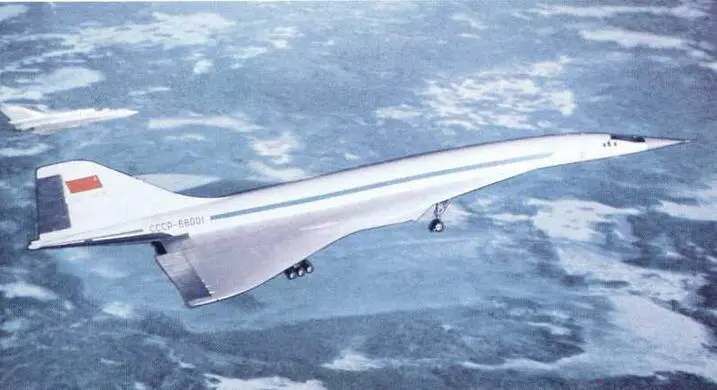

Первый полет Ту-144. Самолет сопровождает МиГ-21И.

К концу 1968 г. определился победитель в пятилетием соперничестве советских и западных самолетостроителей. Им оказалось ОКБ Туполева. 31 декабря экипаж в составе летчиков-испытателей Э.В.Еляна и М.В.Козлова, инженера-испытателя В.Н.Вендерова и бортинженера Ю.Т.Селивестрова поднял с аэродрома ЛИИ опытный экземпляр Ту-144 в воздух. Елян вспоминает:
