Зёммеринг был хорошо знаком с уже проводившимися опытами в области электрической телеграфии, и, в частности, он общался с каталонским физиком Франсиско Сальва-и-Кампильо. За 15 лет до того Кампильо демонстрировал в Барселоне систему из 35 проводов, проложенных в изоляционном кожухе и соответствующих знакам алфавита. Концы проводов были погружены в прозрачные склянки с раствором кислоты. При замыкании провода в соответствующей емкости начинался процесс разложения и выделялись пузырьки кислорода. Принимающий сообщение смотрел, где именно «пузырит», и записывал букву. Зёммеринг усовершенствовал систему и сократил количество проводов до 24, но прокладка и изоляция даже такого количества проводов на большие расстояния оказалась дорогостоящим и ненадежным делом — изобретателю удалось достигнуть максимального удаления лишь в 3 километра.

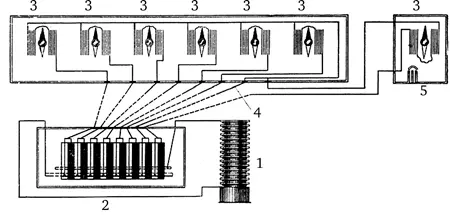

1 — источник тока (вольтов столб); 2 — клавиатура; 3 — магнитные стрелки; 4 — провод обратной связи; 5 — вызывное устройство

Среди друзей Шиллинга был еще один великий ученый — Андре-Мари Ампер. В 1824 году он писал о теоретической возможности создать телеграф с использованием гальванометров. То, что электрический ток имел свойство воздействовать на магнитную стрелку, до того момента использовалось лишь для изучения его свойств, но не в практических целях. Шиллинг же, соединив идеи Зёммеринга и Ампера, построил телеграф. Как оказалось, полностью рабочий.

Впервые он представил свою конструкцию 9 (21) октября 1832 года в собственной квартире в доме Офросимовой на Царицыном лугу (ныне — Марсово поле, дом 7). Его прибор работал следующим образом. Станция передачи была оснащена клавиатурой, подобной пианинной; различные сочетания клавиш замыкали разные цепи. Восемь проводов вели от клавиатуры к приемной станции. Один замыкал цепь звонка, знаменующего начало передачи. Еще один служил для обратного тока. Остальные шесть применялись для передачи сообщения.

Телеграфный аппарат (вид сбоку)

Приемная станция состояла из шести мультипликаторов, которые, по сути, были несколько усложненными гальванометрами: при замыкании одного из проводов соответствующий гальванометр реагировал на электрическое поле и вращался на нити. А над каждым из гальванометров был прикреплен круглый флажок с лицевой черной и оборотной белой сторонами. Соответственно, Шиллинг мог удаленно, пуская ток в том или другом направлении, развернуть любой из флажков, получив одно из сочетаний шестизначного кода (при отсутствии тока кружки стояли ребром). Например: белый-черный-черный-белый-белый-белый. Почему их было шесть? Дело в том, что Шиллинг разработал шестизначный код для отображения всех букв алфавита, а заодно и цифр — по сути, прообраз азбуки Морзе, только последний привел всю систему к более компактному двузначному коду.

Демонстрация первого телеграфа была примечательна тем, что на ней присутствовал император Николай I и текст, переданный из одной комнаты в другую, он составил лично. В общем, Шиллинг практически сразу получил царское благословение.

А в 1833 году финский физик Иоганн Яков Нервандер, работавший в Петербурге, предложил градуированный гальванометр, то есть прибор, позволяющий фиксировать точное отклонение стрелки, а не просто факт такового. Шиллинг тут же взял это на вооружение и к 1835 году разработал вторую (на самом деле не известно какую по счету: он совершенствовал систему много раз) версию телеграфного аппарата, в котором станции соединялись уже всего двумя проводами. Звонок начала трансляции здесь звенел от первого замыкания передаточного провода, дальше начиналась сама передача. В зависимости от комбинации клавиш подавался определенный ток, а стрелка единственного гальванометра приемного аппарата отклонялась на заданную величину. Она имела 36 возможных положений, соответствующих 36 буквам русского алфавита. Впрочем, ничто не мешало изменить шкалу под любые другие знаки.

Шиллинг не скрывал своего прибора. Он демонстрировал его публично, в том числе в Берлине на съезде немецких естествоиспытателей в 1835 году. Его системой заинтересовались, и в 1836-м британское правительство сделало барону официальное предложение работать над телеграфом в Англии. Но к тому времени Шиллинг уже получил заказ от Адмиралтейства на соединение телеграфной линией двух корпусов огромного комплекса и от предложения англичан отказался. Адмиралтейский телеграф стал первой в истории электрической системой, передающей информацию на расстояние не в качестве эксперимента, а с самой что ни на есть практической целью.
