Образно говоря, в радиолокационной астрономии человек «дотрагивается» до небесных тел созданным им радиолучом, а не пассивно наблюдает, их радиоизлучение.

Вам теперь должен быть ясен основной принцип радиолокации. От мощного радиопередатчика посылается радиоволна. Со скоростью света (300 000 км/ сек ) она достигает цели и, отразившись от нее, возвращается назад. Здесь ее надо поймать и исследовать, а для этого необходим приемник очень высокой чувствительности, так как отраженный радиосигнал (как и всякое эхо) гораздо слабее посылаемого.

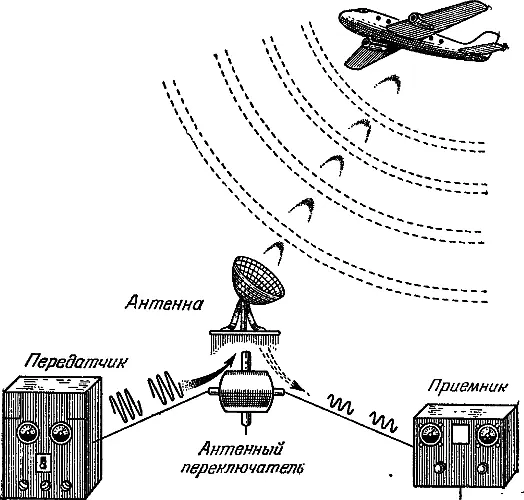

Такова принципиальная схема радиолокации. На практике же радиолокаторы — устройства, с помощью которых осуществляют радиолокацию, — довольно сложны (рис. 41).

От передатчика быстропеременные электрические токи поступают на передающую антенну радиолокатора. Она напоминает облучатель радиотелескопа. Ее также помещают в фокус металлического параболоидного зеркала, и делается это для того, чтобы радиоволны посылались радиолокаторами не во все стороны, а по определенному направлению параллельным пучком. Тем самым излучаемые радиолокатором радиоволны не «разбрасываются» во все стороны, а концентрируются на одной определенной цели.

Радиолокатор — это как бы радиотелескоп «наизнанку». В радиотелескопах параболоидное зеркало улавливало космические радиоволны и направляло их на облучатель. В радиолокаторе, наоборот, облучатель, или, правильнее сказать, излучатель, излучает радиоволны, которые зеркало направляет на определенный предмет.

Между радиолокатором и обыкновенным прожектором есть несомненное сходство. Блестящее зеркало прожектора также имеет параболоидную форму. Благодаря ему потоки света от электрической дуги (излучателя) преобразуются в направленный прожекторный луч. Допустим, что «шаря» прожектором по небу, мы неожиданно осветили незнакомый самолет. Если бы можно было узнать, сколько времени затратил луч света, чтобы дойти до самолета, а затем вернуться к прожектору, можно было бы, очевидно, узнать расстояние до самолета. Но прожектор — это не «световой» локатор. В нем нет устройств, которые бы решали задачу. Прожектор предназначен только для освещения, а не для локации.

Другое дело радиолокатор. В его состав входит не только передатчик, но и приемник, снабженный дополнительным измерительным устройством, называемым индикатором. Поэтому радиолокатор не только посылает радиоволны, но и принимает вернувшийся отраженный радиосигнал. В этот момент он действует как обычный радиотелескоп.

Если бы радиолокатор посылал радиоволны непрерывно, то он, естественно, не мог бы улавливать «радиоэхо». Такое одновременное совмещение двух функций, конечно, невозможно. Поэтому радиолокатор работает иначе. Подражая человеку, который, крикнув, ждет, чтобы услышать эхо, радиолокатор сначала посылает радиосигнал, а затем, превращаясь в радиотелескоп, ловит радиоэхо.

Радиосигналы, посылаемые радиолокатором, представляют собой кратковременные, но очень мощные импульсы радиоволн. Их вырабатывает специальное устройство, называемое генератором импульсов. В моменты действия передатчика радиолокатор по мощности сравним с мощностью крупнейших радиовещательных станций.

Как только импульс послан, антенный переключатель выключает передатчик и одновременно включает приемник. Теперь радиолокатор «слушает», стараясь уловить слабое радиоэхо. Но вот оно поймано, и снова антенный переключатель вводит в действие передатчик. Так повторяется много раз, причем паузы между импульсами по продолжительности в сотни раз длительнее импульсов. В общей сложности обычный радиолокатор в течение часа только несколько секунд посылает радиосигналы, а остальное время молчит, принимая радиоэхо.

Радиоволны столь же быстры, как и лучи света. Поэтому, посланные радиолокатором, они достигают земных целей через ничтожные доли секунды. Вот почему в современных радиолокаторах продолжительность радиоимпульсов невообразимо мала — миллионные доли секунды. Такими сверхкороткими, но зато очень мощными «очередями» и «стреляют» радиолокаторы.

Несмотря на исключительную кратковременность процессов, протекающих в радиолокаторе, его индикатор способен точно измерить промежутки времени в ничтожные доли секунды. На экране, несколько напоминающем экран телевизора, с помощью специальной шкалы наблюдатель непосредственно видит, чему равно расстояние до цели. В современных радиолокаторах есть и другое сложное устройство, позволяющее на экране видеть цель и окружающую ее обстановку.
