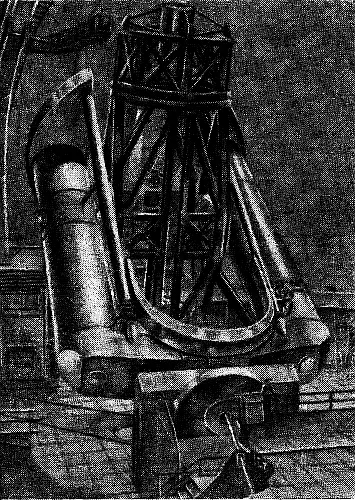

Пятиметровый рефлектор — первый телескоп, в котором кабина наблюдателя укреплена внутри трубы (рис. 24). Она имеет диаметр 1,8 м и, конечно, частично заслоняет зеркало, как бы несколько уменьшая его светосилу, но на качестве изображений это существенно не сказывается. До кабины астроном добирается в специальном лифте, а внутри кабины во время наблюдения он находится в сидячем положении.

Уже первые испытания пятиметрового гиганта показали, что ему доступны объекты в четыре раза более слабые, чем те, которые наблюдались на обсерватории Маунт Вилсон. За четверть века работы 5-метровый рефлектор открыл перед человечеством такие звездные дали, от которых до нас лучи света доходят за миллиарды лет!

Стремление свести к минимуму всевозможные аберрации рефракторов и рефлекторов привело к созданию комбинированных зеркально-линзовых телескопов. В этих оптических инструментах функции зеркал и линз разделены таким образом, что зеркала формируют изображение, а линзы исправляют аберрации зеркал. Первый телескоп такого типа был создан в 1930 году немецким оптиком Б. Шмидтом.

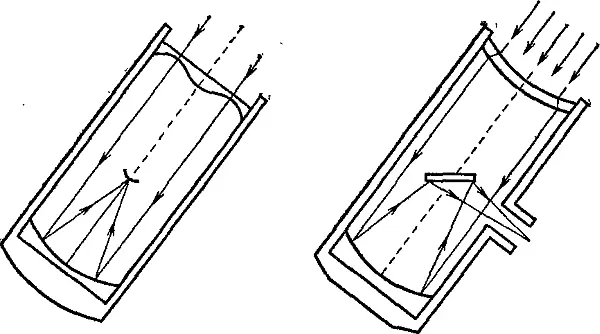

В телескопе Шмидта главное зеркало имеет сферическую отражающую поверхность, а значит, тем самым отпадают трудности, связанные с параболизацией зеркал. Естественно, что сферическое зеркало большого диаметра обладает весьма заметными аберрациями, в первую очередь сферической. Для того чтобы максимально уменьшить эти аберрации, Шмидт поместил в центре кривизны главного зеркала тонкую стеклянную коррекционную линзу (рис. 25, слева). На глаз она кажется обыкновенным плоским стеклом, но на самом деле поверхность ее очень сложна (хотя отклонение от плоскости не превышает нескольких сотых долей миллиметра). Она, эта поверхность, рассчитана так, чтобы исправить сферическую аберрацию, кому и астигматизм главного зеркала. Происходит при этом как бы взаимная компенсация аберраций зеркала и линзы. Хотя в системе Шмидта остаются неисправленными второстепенные аберрации (например, дисторсия), телескопы этого типа заслуженно считаются лучшими инструментами для фотографирования небесных тел. Впрочем, при съемке неба перед фотопластинкой помещают специальную плоско-выпуклую линзу Пиацци-Смита, которая исправляет так называемую кривизну поля — искажения, выражающиеся в искривлении фокальной поверхности.

В отличие от рефлекторов, тубус камеры Шмидта наглухо закрыт коррекционной пластинкой и это исключает возникновение токов воздуха в трубе, которые портят изображение. Одно из главных достоинств телескопов Шмидта — огромное поле зрения и светосила. У большинства таких инструментов диаметр поля зрения доходит до 25°, а в некоторых случаях и того больше. Относительное отверстие в камерах Шмидта может быть доведено до 1:0,5!

Кстати сказать, для обеспечения большого поля зрения сферическое зеркало в системе Шмидта имеет больший диаметр, чем коррекционная линза. В некоторых вариантах телескопов Шмидта используется система Кассегрена, однако второе зеркало при этом сильно экранирует свет, идущий от небесных тел. Поэтому телескопы системы Шмидта работают главным образом как астрографы, то есть аппараты для фотографирования небесных объектов.

Самый крупный телескоп системы Шмидта с диаметром зеркала 122 см с 1956 года действует на обсерватории Маунт Паломар. Его поле зрения составляет 36 кв. градусов и с помощью этого фотоинструмента недавно выполнили грандиозную работу — составлен фотографический атлас всего наблюдаемого в Калифорнии звездного неба. При выдержке в 10 минут на фотопластинках фиксировались звезды до 20-й звездной величины. В Паломарском Атласе неба запечатлены сотни миллионов звезд и десятки миллионов галактик. Исследуя этот колоссальный по объему эмпирический материал, известный советский астроном профессор Б. А. Воронцов-Вельяминов открыл множество новых, неизвестных ранее типов галактик и явные следы взаимодействия между ними. Некоторые из галактик оказались соединенными длинными (многие тысячи световых лет!) перемычками, состоящими из звезд. Камера Шмидта представила человечеству совершенно неожиданный, удивительный облик Большой Вселенной.
