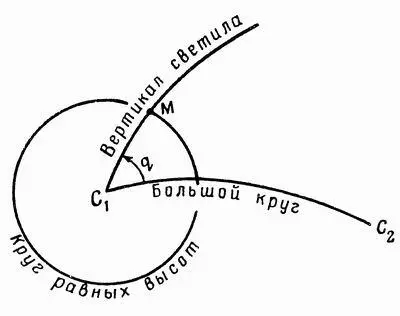

Рис. 42. Принцип определения места самолета по измерению высоты одного светила и горизонтального угла положения другого

По измеренной высоте одного светила можно построить круг равных высот, в одной из точек которого находится наблюдатель. Если измерить горизонтальный угол положения q второго светила и отложить его в точке географического места первого светила С 1от большого круга, соединяющего географические места обоих светил С 1и С 2, то образованная этим углом линия будет второй линией положения, которая в пересечении с первой линией положения — кругом равных высот — даст место самолета М. Эти две линии положения всегда пересекаются под прямым углом и однозначно определяют координаты самолета.

Точность определения места самолета этим способом не зависит от величины горизонтального угла положения светил, поэтому в выборе их имеются большие возможности. Однако этот угол не должен быть близким к 0 или 180°, так как измерение его в этом случае даст большую ошибку, что соответственно внесет ошибку и в определение местоположения. Этот способ может быть применим и днем по наблюдениям Солнца и Луны, если последняя находится над горизонтом и ее фаза не близка к новолунию и полнолунию.

Существенным недостатком определения места самолета по наблюдениям двух светил является невозможность или ограниченность применения их днем. Большую часть светлого времени днем над горизонтом видно только одно светило— Солнце и только небольшое время — около 8% светлого времени в году — видна и Луна. Поэтому астрономические ориентаторы, методы работы которых основаны на пеленгации двух небесных светил, при всех их достоинствах (точность автоматической пеленгации и точность расчета координат самолета) ограничены в применении.

По наблюдению одного светила место самолета может быть определено измерением высоты светила и скорости ее изменения или измерением высоты и азимута светила.

Сущность определения места самолета при автоматическом измерении высоты и азимута какого-либо светила сводится к тому, что место самолета получается в точке пересечения двух линий положения: круга равных высот, полученного в результате измерения высоты светила, и линии равных азимутов [2] Линия, в каждой точке которой азимуты светила равны между собой , получаемой измерением азимута светила.

Этот метод определения местонахождения самолета астроориентатором в воздухе по своей идее весьма прост, однако точность вычисления координат при этом пока еще низкая главным образом потому, что азимут самолета определяется с малой точностью из-за больших ошибок при измерении истинного курса самолета. Для получения места самолета с ошибкой не более 10—20 км необходимо курс самолета измерять с точностью до 5—10'. Ошибка в определении курса в 1° дает ошибку определения координат до 100 км.

Метод определения места самолета автоматическим измерением высоты какого-либо светила и скорости изменения этой высоты предусматривает учет путевой скорости и угла сноса в полете. При этом навигационные элементы полета — путевая скорость (скорость полета относительно поверхности Земли) и угол сноса (угол между продольной осью самолета и направлением полета)—должны измеряться с достаточно высокой точностью.

В последние годы широко разрабатывается и применяется способ определения путевой скорости и угла сноса, основанный на использовании эффекта Допплера (изменение частоты отраженных от земли электромагнитных колебаний, излучаемых аппаратурой самолета в полете).

Аппаратура, работающая на этом принципе, дает высокую точность измерения путевой скорости и угла сноса.

Сбылась дерзновенная мечта человечества — созданное руками советских людей искусственное тело преодолело силу земного притяжения и вышло в космическое пространство. Запуск первого советского искусственного спутника Земли, открывший 4 октября 1957 г. эру завоевания космоса, стоит в ряду таких поворотных событий в истории развития человеческого общества, как открытие огня, изобретение паровой машины, открытие электрического тока и его действия на магнит, положившее начало электротехнике, взлет первого аэроплана, освобождение энергии атомного ядра.

Искусственные спутники Земли, представляющие собой научные лаборатории со сложной измерительной, вычислительной и передающей аппаратурой, доставили ценнейшие сведения о природе космоса и явлениях в нем, которые нельзя было получить иным путем. Впервые в истории человечества советские люди забросили вымпел на Луну, сфотографировали еще никогда и никем не виденную ее обратную сторону, запустили космическую ракету, вышедшую на орбиту вокруг Солнца и ставшую первой искусственной планетой солнечной системы.
