Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Если оставить густую жидкость под постоянной нагрузкой, то через достаточно длительный промежуток времени она может практически неограниченно деформироваться. Иными словами, она будет течь. Подобно болотной топи, такая жидкость потечет, если вы будете на нее давить долго, но она успешно сопротивляется внезапным кратковременно действующим нагрузкам. Наиболее густые жидкости трудно отличить от твердых тел. К такого рода веществам относятся вар и гудрон, конфета ириска и различные пластики.

Мы уже говорили, что ириску довольно легко расколоть, а вот медленным приступом ее можно не одолеть и большей силой. То же самое относится и к вару и, что уж совсем плохо, к пластикам. Дайте пластикам время, и они будут действительно очень вязкими: они потекут вокруг головки трещины, и концентрация напряжений снизится Но как конструкционные материалы они объединяют в себе худшие качества как пластичных, так и хрупких материалов. Если их медленно нагрузить, то через некоторое время они начинают течь во всем объеме, постепенно уходя от выполнения своих прямых задач. Под внезапной нагрузкой они неспособны вовремя деформироваться и их поведение походит на поведение твердого стекла. А коль скоро побежала трещина, она вскоре достигает такой скорости, за которой механизм пластического течения уже не сможет успевать, - и материал раскалывается.

Такие материалы, как древесина и армированные пластики, при больших напряжениях тоже немного ползут, то есть ведут себя на манер вязко-упругих материалов, и это, конечно, их недостаток. Кроме того, они не вполне “гуковские”: их кривая напряжение - деформация выглядит так, как показано на рис. 47. Однако отклонения от закона Гука слишком малы, чтобы как-то понизить хрупкость этих веществ, поэтому они должны полностью полагаться на слабые внутренние поверхности, тормозящие трещины.

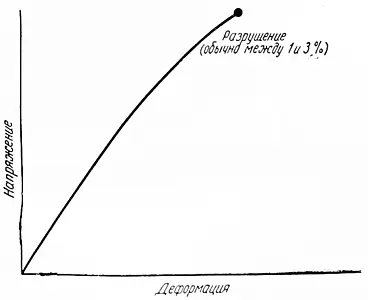

Рис. 47. Кривая напряжение - деформация типичного неметаллического конструкционного материала (например, древесины или стекловолокна). Отклонение от закона Гука определяется, как правило, не формой кривой межатомных сил, а небольшими эффектами ползучести.

Дислокационный механизм обеспечивает весьма удачную комбинацию упругости при малых деформациях с интенсивным течением - при больших. Типичная кривая напряжение - деформация для пластичного металла схематически показана на рис. 48. Упругая деформация в таких металлах составляет намного меньше 1%. Далее их поведение напоминает пластилин, они текут при почти постоянном напряжении до удлинений 50% и более (на самом деле локальные деформации бывают значительно большими). На этом участке пластического течения материал не разупрочняется. С увеличением деформации напряжение не возрастает; но, с другой стороны, металл серьезно и не повреждается. Средняя рабочая деформация, сознательно допускаемая в технических конструкциях, редко превышает примерно 0,1%, а поскольку металл может течь локально до 100% и более, то допустимы концентрации деформаций в кончике трещины что-нибудь около 1000.

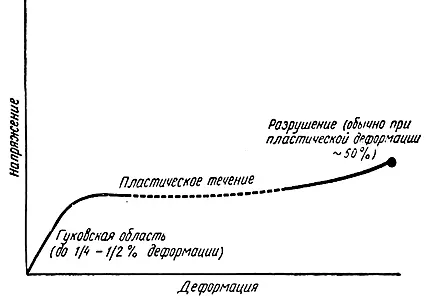

Рис. 48. Кривая напряжение-деформация для пластичного металла

На рис. 49 видно, что по обе стороны от кончика трещины есть малые области очень большого сдвига - концентрация напряжений сдвига. Напряжения здесь достаточны, чтобы заработали источники дислокаций, и, действительно, новые дислокации рождаются здесь в изобилии. В двух главных плоскостях, торчащих из трещины, словно уши, под 45° к ее поверхности, возникает сдвиг, и самая опасная концентрация напряжений снимается. Грубо говоря, это равносильно округлению головки трещины. Следовательно, хотя гриффитсов баланс энергии (глава 4) остается в пользу распространения трещины, механизм, движущий ее, оказывается бессильным из-за отсутствия нужной концентрации напряжений.

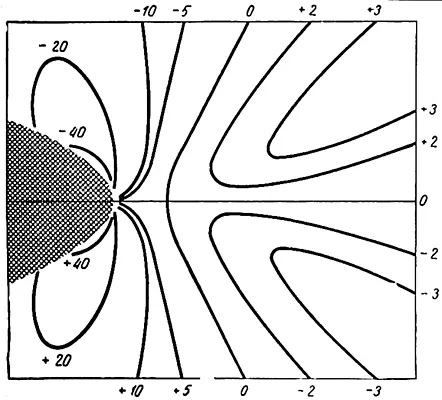

Рис. 49. Концентрация касательных (сдвиговых) напряжений у кончика трещины.

Таким образом, трещине не удается подрастать по чисто механическим причинам, и материал будет в безопасности, пожалуй, практически в 99% случаев. Работая с материалами, мы должны всегда помнить, что не существует четких и ясных линий раздела между химией, физикой и теорией упругости. Эксперты в своих замках из слоновой кости любят проводить это разделение, но ведь межатомные- то связи о них ничего не ведают. Связь может быть разрушена химическим, физическим или механическим путем, а также любой комбинацией этих способов. Упруго натянутая связь более уязвима по отношению к физическим и химическим воздействиям. По этой причине области с высоким напряжением особенно слабо сопротивляются растворителям и коррозионным средам.
