По понятным причинам все первые самолеты имели очень малую нагрузку на крыло. Размеры во многих случаях были не намного меньше, чем у соответствующих современных самолетов, ну а вес такого самолета составлял менее 10% веса современной машины с жесткой обшивкой. В таких условиях конструкция из ткани, натянутой на каркас из древесины и бамбука, была и логичной, и эффективной. При мощности тогдашних двигателей аэроплан другой конструкции просто не поднялся бы с земли. Форма биплана позволяла построить отличную решетчатую ферму и кессоны - очень жизнеспособные и легкие конструкции. Массивные элементы были нужны только для того, чтобы воспринимать сжатие, и, поскольку главная опасность в таких условиях крылась в потере устойчивости, эти элементы должны были быть возможно более простыми: лучше всего этим целям служили бамбук и ель. Для растянутых элементов использовалась рояльная проволока. Однако соединение бамбуковых элементов, работающих на растяжение, всегда было серьезной проблемой.

Такой способ конструирования давал отличные прочные самолеты лишь тогда, когда конструктор твердо знал, какой элемент будет нагружаться растяжением, а какой - сжатием. Ведь если стойка при необходимости и могла принять на себя растяжение, то уж проволока никогда не сопротивляется сжатию. В некоторых бипланах посложней не всегда можно было проследить пути, по которым передается нагрузка. Недаром в ходу была банальная шутка: лучший способ проверить правильность оснастки крыла биплана - посадить в середину канарейку; если ей удастся вылететь наружу - в конструкции какой-то непорядок.

Печально известен случаи с бипланом “Кафедральный собор”. Его создатель С.Ф. Коуди питал пристрастие к сложной путанице расчалок, но ему не хватало технической грамотности. Мой дед, один из пионеров авиации, рассказывал мне, что однажды он долго спорил с Коуди по поводу того, будет ли в полете какой-то элемент испытывать растяжение или сжатие. Коуди настаивал, что элемент будет растянут, и поставил струну. Правота моего деда обернулась для Коуди трагически - он погиб через несколько минут после взлета. Есть какая-то ирония судьбы в том, что ситуация с “Кафедральным собором” была прямо противоположна неприятностям с кладкой каменных соборов: они рушились из-за того, что в тех местах, где, по предположению строителей, должно было быть сжатие, оказывалось растяжение.

Потребовалось немало времени и жизней, прежде чем были в достаточной степени изучены и поняты условия нагружения, в которых оказывается самолет в полете. Англичане во многом обязаны этим достижением группе одаренных людей, собравшихся в Фарнборо в первую мировую войну (знаменитая Чадлайфская кучка [42] В эту группу входили Червелл, Тизард, Джонс, Тэйлор и Грин, в то время эти очень молодые люди жили неподалеку от Фарнборо все в одном домике, который назывался “Чадлайф”. Надо думать, не часто случается, что под одной крышей неказистого домика собирается такая коллекция умов. - Прим. автора к русск. изданию. ).

Принципы расчета и испытаний самолетов на прочность остаются и сейчас, в эпоху сверхзвуковых истребителей, во многом теми же, что и в годы деревянных бипланов, хотя в практике этих операций появилось много нового.

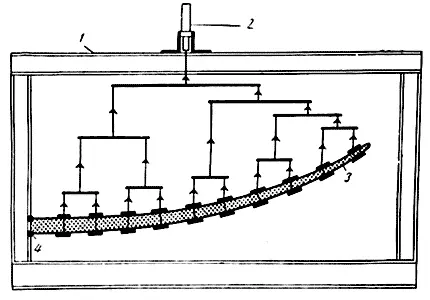

Когда самолет спроектирован и построен, полноразмерный образец его должен быть проверен на прочность и жесткость. Испытания на жесткость сравнительно просты, но прочностные испытания иногда требуют громоздких и сложных приспособлений. В 1914 году самолет обычно переворачивали вверх ногами и затем на плоскости крыла укладывали мешки с песком или свинцовой дробью, распределяя их так, чтобы они представляли аэродинамическую нагрузку на самолет в самых опасных условиях полета, например в случае выхода из пике. Довольно скоро нагрузки на самолет стали слишком большими и воспроизвести их этим методом уже не удавалось (хотя мешки с дробью иногда все еще используются для кое-каких простых испытаний). В наши дни обычно прибегают к помощи гидравлического домкрата, который передает нагрузку на крыло через изощренную систему рычагов, напоминающую родословное древо. Каждая ветвь этого древа заканчивается креплением на поверхности крыла. Благодаря тому, что точек крепления много, распределенный характер аэродинамической нагрузки можно имитировать очень хорошо (рис. 42).
