Джеймс Гордон - Конструкции, или почему не ломаются вещи

Таким образом, сказать, что напряжение в данной точке какого-то куска стали составляет 500 кгс/см 2, ничуть не более вразумительно и не менее таинственно, чем сказать, что давление в шинах моего автомобиля 2 кгс/см 2. Однако, хотя понятия о давлении и напряжении вполне сопоставимы, нужно иметь в виду, что давление действует в любом направлении внутри жидкости, тогда как напряжение является величиной, характеризующейся определенными направлениями действия. Напряжение может, в частности, действовать в одном-единственном направлении; во всяком случае, пока мы будем считать, что это именно так.

В количественном выражении напряжение в заданной точке определяется отношением силы, или нагрузки, приходящейся на небольшую площадку в окрестности этой точки, к величине этой площадки [5] Здесь явная аналогия со скоростью движения, которая в каждый данный момент времени равна отношению пути, пройденного за малый отрезок времени, к величине этого отрезка времени. .

Если напряжение в некоторой точке мы обозначим буквой s , то напряжение = s = (нагрузка/площадь) = ( Р/А ),где Р - нагрузка, а А - площадь, на которую, как можно считать, эта нагрузка действует (рис. 6).

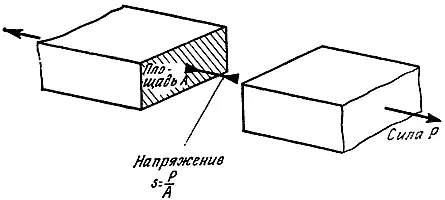

Рис. 6. Напряжение, возникающее в бруске при растяжении. (Ситуация при сжатии выглядит аналогичным образом.)

Вернемся теперь к нашему кирпичу, который в предыдущей главе мы оставили висящим на веревке. Если кирпич весит 5 кг, а веревка имеет сечение 2 мм 2, то кирпич натягивает веревку с силой 5 кгс, а напряжение в веревке s = (нагрузка/площадь) = ( Р/A ) = 5 кгс/2 мм 2= 2,5 кгс/мм 2,или, если угодно, 250 кгс/см 2.

В связи со сказанным возникает порой вызывающий досаду вопрос о единицах напряжения. Напряжение можно выразить, и часто его именно так и выражают, в различных величинах, соответствующих какой-либо единице силы, деленной на какую-либо единицу площади. Чтобы не было путаницы, в этой книге мы ограничимся использованием следующих единиц.

Меганьютон на квадратный метр - МН/м 2. Это единица СИ - Международной системы единиц, которая в качестве единицы силы использует Ньютон - Н.

1Н = 0,102 кгс (приблизительно весу одного яблока).

1 МН (меганьютон)=1 млн. Н, что составляет почти 100 т.

Килограмм силы на квадратный сантиметр - кгс/см 2

Перевод одних единиц в другие:

1 MH/м 2= 10,2 кгс/см 2, 1 кгс/см 2=0,098 МН/м 2.

Таким образом, полученное в нашей веревке напряжение составляет 250 кгс/см 2или 24,5 МН/м 2. Обычно для приближенного вычисления напряжений нет необходимости и в абсолютно точных коэффициентах перевода одних единиц в другие.

Стоит повторить: важно осознать, что напряжение в материале, подобно давлению в жидкости, есть величина, привязанная к некоторой точке; оно не относится к какой-либо определенной площади поперечного сечения, такой, как квадратный сантиметр или квадратный метр.

В то время как напряжение говорит нам о том, сколь интенсивно принуждаются к расхождению в данной точке твердого тела атомы, деформация говорит о том, сколь далеко этот процесс растяжения зашел, то есть каково относительное растяжение межатомных связей,

Так, если стержень, имевший первоначально длину L , под действием силы удлинился на величину l , то деформация, или относительное изменение длины стержня, которую обозначим буквой е , будет e = l/L (рис. 7)

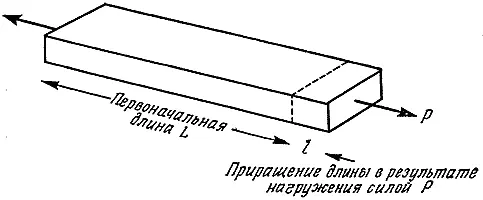

Рис. 7. Деформация, возникающая в бруске при растяжении. (Деформация при сжатии выглядит аналогичным образом.)

Возвращаясь к нашей веревке, можно сказать, что если ее первоначальная длина была, допустим, 2 м (200 см), а под действием веса кирпича она удлинилась на 1 см, то деформация веревки е = l/L = 0,005,или 0,5%.

Деформации, возникающие в инженерной практике, обычно весьма малы, поэтому инженеры, как правило, выражают их в процентах, что уменьшает вероятность ошибки, если оперировать десятичными дробями с множеством нулей.

Подобно напряжению, деформация не связана с какой-либо опеределенной длиной, сечением или формой материала. Она также характеризует состояние материала в точке. Поскольку для определения деформации мы делим удлинение на первоначальную длину, она выражается безразмерной величиной - числом, не требующим какой-либо единицы измерения. В равной мере все сказанное относится не только к растяжению, но и к сжатию.
