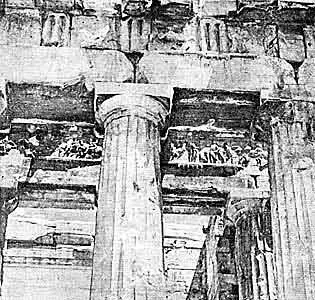

Рис. 160. О Парфеноне в целом нельзя судить по единичной фотографии; здесь показан юго-западный угол, быть может, он даст хоть какое-то представление об этом шедевре. (Обратите внимание: слева в перемычке - трещина, вот почему архитрав состоит из трех параллельных балок.)

Но какое отношение все это имеет к напряжениям? С одной стороны, почти никакого, с другой - весьма непосредственное. Еще в XVII в. Фенелон заметил, что сооружения классической архитектуры обязаны своим воздействием тому, что они кажутся тяжелее, а готические сооружения - тому, что они кажутся легче, чем оказываются в действительности. В эстетическом плане все это очень далеко от чистого функционализма, стремящегося к тому, чтобы вещи выглядели настолько тяжелыми, насколько это есть на самом деле.

Здания классического стиля, в особенности дорические, кажутся почти качающимися под тяжестью собственного веса. Однако большинство их колонн на самом деле несет очень небольшую нагрузку, но им придана некоторая выпуклость, которая должна убедить нас, что выпячиваются они в результате действия огромных сжимающих сил. Этот эффект подчеркивается выпуклыми, похожими на подушки капителями, которые передают сжимающие нагрузки от перемычек вершинам колонн. Эффект тяжести еще более усиливается чрезмерной толщиной архитравов.

Хотя классическая архитектура воздействует на эмоции, используя субъективное ощущение предельной напряженности, нагруженности всех деталей, ее красота не имеет почти никакой связи с современными идеями конструктивной эффективности, олицетворением которых может служить "старый фаэтон". Все эти классические сооружения в действительности чрезвычайно неэффективны. Сжимающие напряжения в них абсурдно малы, в то время как растягивающие напряжения в перемычках между колоннами слишком велики и часто просто опасны (см. гл. 8). Крыши классических зданий, как мы уже видели, можно рассматривать только как конструкционное недоразумение. Но с эстетической точки зрения в них почти всегда нет ничего неверного.

Если мы перейдем теперь к готической архитектуре, то увидим, что напряжения сжатия в каменной кладке здесь, как правило, существенно выше, чем в классических зданиях, и вся конструкция в целом гораздо более прочная, несмотря на то что она выглядит воздушной, устремленной вверх. Этот эффект достигался благодаря широкому использованию стреловидных арок, которые, в свою очередь, тоже весьма неэффективны. Современному функционалистскому уму готическая архитектура кажется чрезмерно усложненной. Настоящими же тружениками в готических соборах следует считать многочисленные скульптуры, вознесенные высоко на бельведеры и арочные контрфорсы. Вес этих скульптур позволяет линии давления пройти от крыши к фундаменту, не создавая опасностей.

Чтобы получить удовлетворение при виде конструкции, нам, видимо, непременно необходимо некоторое субъективное ощущение ее напряженности и прочности, такое ощущение обычно вызывают античные сооружения. В большинстве современных зданий несущая конструкция, часто сделанная из железобетона, спрятана от нашего взора внутри здания. Все, что мы можем видеть снаружи, это лишь тонкая кирпичная облицовка или стекло; ни то ни другое, очевидно, вообще не может нести сколько-нибудь серьезной нагрузки. Думаю, я не одинок в неудовлетворенности видом этих зданий, они часто представляются мне откровенно уродливыми.

Какими же будут казаться нам конструкции, все несущие части которых обнажены и подчеркнуто функциональны в современном понимании этого слова? Ясно, что на эту тему можно много и долго спорить. Но если судить по виду тех конструкций, которые были разработаны для посадки на Луну в погоне за минимальным весом, то ответ, вероятно, может быть только одним - ужасно уродливыми.

Самые ранние из сохранившихся крупных сооружений Греции находятся в Микенах и датируются приблизительно 1500 г. до н.э.н. э. Они были построены из камня и производят впечатление конструкций, спроектированных разумно и осторожно, с полным учетом свойств этого материала. Микенцы, например, прекрасно понимали опасность чрезмерных растягивающих напряжений в каменных блоках - перемычках. Они использовали весьма остроумные приемы, чтобы уменьшить изгибающие нагрузки, действующие на каменные балки их сооружений, примером чему могут служить Львиные ворота в Микенах (рис. 161). В этом смысле микенская архитектура может считаться достаточно функциональной.
