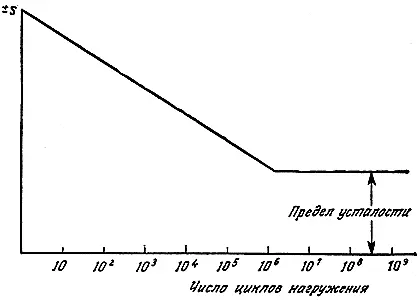

Рис. 155. Типичная усталостная кривая для железа или стали.

Можно заметить, что с увеличением n разрушающее напряжение сначала падает, но после примерно миллиона циклов выходит на постоянный уровень, называемый "пределом усталости". Миллион циклов нагружения для осей автомобиля или вагона эквивалентен пробегу примерно 3000 км, а для двигателя машины, коленчатый вал которого, конечно, вращается быстрее ее колес, - примерно 10 ч работы.

Существование определенного предела усталости для материалов типа железа и стали весьма удобно для инженера. Если машина сделала 10 6или 10 7оборотов, для чего может понадобиться лишь несколько часов, то появляется надежда, что она будет работать почти бесконечно. Но усталость материала - это опасность, которая всегда нуждается в специальном рассмотрении.

Алюминиевые сплавы не имеют определенного предела усталости, их усталостная прочность непрерывно падает с ростом n, как показано на рис. 156. Вследствие этого они более опасны в применении, что в какой-то мере оправдывает стародавнее предубеждение к ним и предпочтение им стали.

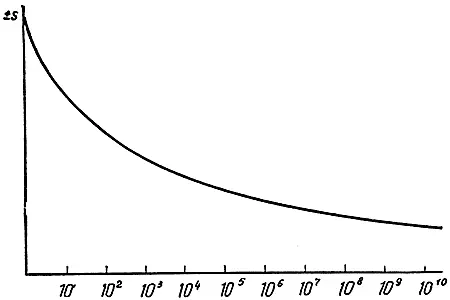

Рис. 156. Сплавы цветных металлов, например сплавы алюминия или латунь, обычно не имеют фиксированного предела усталости.

Катастрофы с "Кометами", которые произошли в 1953 и 1954 гг., вызвали, конечно, вполне оправданную тревогу. Расследование этих инцидентов, предпринятое Арнольдом Холлом совместно с большой группой экспертов, представляет собой классический образец не только инженерного исследования, но и глубоководных спасательных работ. Разрозненные части одного из самолетов, упавшего в Средиземное море, приходилось собирать на дне и поднимать с глубины около сотни метров. Спасателям удалось собрать практически все, и бесчисленные обломки самолета покрыли пол большого ангара в Фарнборо. При этом, насколько я помню, максимальный размер обломка не превышал 60-90 см.

"Комета" была одним из первых самолетов, имевших фюзеляж с наддувом, чтобы избавить пассажиров от дискомфорта, связанного с резким перепадом атмосферного давления при изменении высоты. Сегодня мы уже забыли, что прежде, пролетая над горами, приходилось обедать в кислородной маске. В самолетах с наддувом фюзеляж представляет собой цилиндрический сосуд с тонкими стенками, перепад внутреннего и наружного давления для этого сосуда растет с каждым набором высоты и падает с каждым снижением самолета.

Роковая ошибка конструкторов "Кометы" состояла в том, что в этих условиях они не обратили достаточного внимания на опасность "усталости" металла в местах концентрации напряжений. Фюзеляж "Кометы" был изготовлен из алюминиевых сплавов, а предыдущий опыт фирмы "Хэвиленд" относился к производству в основном деревянных самолетов, в том числе и триумфального "Москито". Я не хочу предположить даже на минуту, что конструкторы фирмы "Хэвиленд" ничего не знали об усталости, но, возможно, именно опасность усталости алюминиевых сплавов не проникла достаточно глубоко в сознание коллектива. Дерево гораздо менее чувствительно к усталости, и в этом заключается одно из больших его преимуществ.

В каждой из этих аварий трещины, образуясь скорее всего около небольших отверстий в фюзеляже, медленно и незаметно развивались, пока их длина не достигала "критической длины Гриффитса". После этого обшивка мгновенно разрушалась и весь самолет взрывался, словно надутый воздушный шар. Многократно надувая воздухом фюзеляж "Кометы" в наполненном водой бассейне в Фарнборо, Арнольду Холлу удалось воспроизвести этот эффект так, что его можно было наблюдать, как при замеделенной съемке.

Одна из основных причин описанных аварий крылась в том, что усталостных трещин никто никогда не замечал. Скорее всего, на них трудно было обратить внимание из-за очень малой длины: они были невидимы при обычном осмотре. В настоящее время самолеты проектируются в расчете на сохранность фюзеляжа при трещине длиной в десятки сантиметров, а такую трещину нельзя не заметить даже при самом поверхностном осмотре. Тем не менее известна анекдотичная история о двух уборщицах лондонского аэропорта. Поздно ночью, закончив уборку пустого салона самолета и закрыв дверь, они остановились на ступеньках трапа, и здесь между ними произошел такой разговор.
