В настоящее время для канала дыхания информативными признаками могут являться: амплитуда дыхания, продолжительность вдоха-выдоха, их соотношение, угол наклона восходящей или нисходящей кривой, угол наклона базовой линии, площадь под кривой, задержка вдоха-выдоха, их соотношение, огибающая кривой дыхания. Причем некоторые изменения будут ситуационными реакциями, например уменьшение амплитуды после глубокого вдоха, глотание, приготовление к ответу, дыхание при ответе или попытка противодействия на выдохе. Также следует помнить, что, как правило, кривая контролируемого дыхания имеет равные закругленные переходы между фазами вдоха и выдоха при постоянной амплитуде. Безусловно, возможны и другие сочетания наиболее длительной (короткой) дыхательной кривой, но общая закономерность в их оценке остается прежней.

Необходимо помнить, что изменение длительности кривой само по себе не бывает. В основе изменений всегда лежат определенные психофизиологические состояния обследуемого, которые специалист полиграфа должен уметь отличать от деформаций формы кривой, вызванных противодействием обследованию.

При подготовке к процедуре тестирования сначала следует подсоединить к полиграфу (компьютерной системе) датчики психофизиологических показателей, которые будут использоваться при тестировании, закрепить их на теле обследуемого, а затем включить систему в сеть. Если подключиться к сети, а затем подсоединять датчики к прибору, то вы увидите на экране дисплея, как нулевая линия канала резко уйдет вверх или вниз до возможного предела. Это объясняется тем. что входные цепи усилителей в большинстве полиграфов имеют большие сопротивления и процесс подключения датчика вызывает значительный «заброс».

Иногда, в зависимости от настройки канала, нулевая линия может совсем уйти за пределы экрана. Через некоторое время она начинает возвращаться к исходному уровню. Сначала этот процесс идет быстро, потом замедляется, и время полного возвращения к исходному уровню может достигать нескольких минут. Начинать проведение тестирования до завершения этого процесса не имеет смысла. В большинстве полиграфов для повышения точности тестирования в качестве исходного отсчета используют показатели, зафиксированные в фоне. Если Ф 1(фон) зарегистрировать через 0,5 минуты (рис. 29), то он будет превышать реальные показатели на 40 %. Теперь представим, что «фон» мы записали через 0,5 минуты, а тестирование провели через 4 минуты. Реакция (Р) была положительной и составляла 20 % к исходному уровню. Но так как результаты сравниваются с «нашим фоном», то итоговый показатель будет равен Р— Ф, где Р (20 %) — Ф, (40 %), или 20 % — 40 % = — 20 %, что не соответствует действительности. Поэтому фоновые измерения лучше проводить через 3–4 минуты после включения прибора. Кривая на рис. 29 отражает восстановление АД. если фон зарегистрирован через минуту после подключения датчиков (Ф 2). Он будет отличаться от реального на 20 %. Сравнивая его с тем же результатом теста, мы получим:

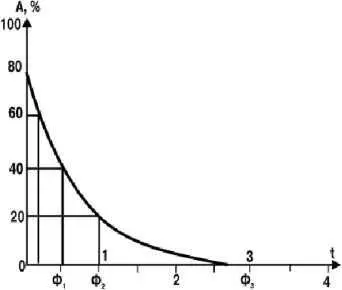

Рис. 29. Влияние времени восстановления кривоіі на результаты измерения. А — величина «заброса» кривой при включении датчика; t — время измерения; Ф 1Ф 2, Ф 3 — время регистрации «фона» после включения датчика.

Р — Ф 2= 20 % — 20 % = 0.

Таким образом, может сложиться неверное представление, что под влиянием вопроса показатели АД резко снизились или не изменились вообще. На самом деле это не соответствует действительности. Фон, который был взят нами для оценки, попал на период восстановления изолинии канала АД. вызванный подключением датчика. Это явление неустранимо простыми техническими средствами. Чем быстрее после заброса изолинии того или иного канала возвращаются к исходному уровню, тем хуже регистрируются медленно изменяющиеся сигналы, например АД, КР или дыхание (задержка дыхания, медленные вдохи и выдохи). Если фиксация фона (Ф 3), будет произведена в период полного восстановления изолинии канала, то результаты, полученные в процессе тестирования, будут отображать реальное состояние организма. В нашем примере — кривая АД.
