В чем здесь дело? Нельзя сказать, что в описанных опытах испытуемый лишен сигналов обратной связи: оба чувствительных канала — мышечный и слуховой — функционируют. Дело все в том, что по ним поступает несогласованная, противоречивая информация. Так что на основании одной информации следовало бы производить одно речевое движение, а на основании другой — другое движение. В результате испытуемый не может произвести никакого движения.

Замечу, что описанный прием «сшибки» сигналов обратной связи используют для выявления лиц, симулирующих глухоту: если человек действительно не слышит, то задержка сигналов обратной связи по слуховому каналу не вызывает у него никакого расстройства речи; если же он только притворяется неслышащим, то этот прием действует безотказно.

Перейдем к следующему важному пункту теории Н.А.Бернштейна — к схеме рефлекторного кольца.Эта схема непосредственно вытекает из принципа сенсорных коррекций и служит его дальнейшим развитием.

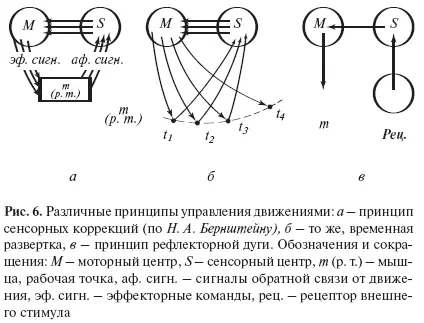

Рассмотрим сначала упрощенный вариант этой схемы (рис. 6, а ).

Имеется моторный центр (М), из которого поступают эффекторные команды в мышцу. Изобразим ее блоком внизу, имея в виду также рабочую точку движущегося органа (т). От рабочей точки идут сигналы обратной связи в сенсорный центр (S); это чувствительные, или афферентные, сигналы. В ЦНС происходит переработка поступившей информации, т. е. перешифровка ее на моторные сигналы коррекции. Эти сигналы снова поступают в мышцу. Получается кольцевой процесс управления.

Данная схема станет более понятной, если ввести временну́ю развертку процесса (рис. 6, б). Предположим, что только что сказанное относится к моменту t1; новые эффекторные сигналы приводят к перемещению рабочей точки по заданной траектории (момент t2 ), и т. д.

Как классическая схема рефлекторной дуги соотносится с таким «кольцом»? Можно сказать, что она представляет собой частный, притом «вырожденный», случай кольца: по схеме дуги совершаются жестко запрограммированные, элементарные кратковременные акты, которые не нуждаются в коррекциях. Я уже упоминала о них: это движения типа коленного рефлекса, мигания и т. п. Обратная афферентация в них теряет свое значение, и определяющую роль приобретает внешний пусковой сигнал (рис. 6, в). Для большинства же движений необходимо функционирование кольца.

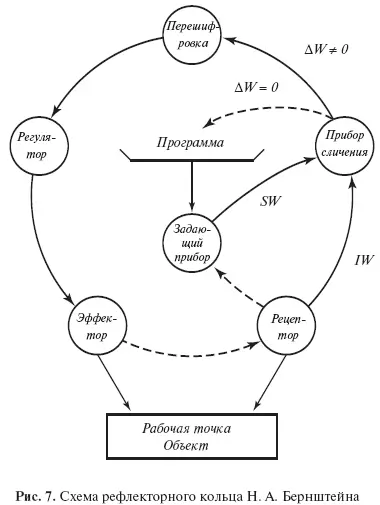

Теперь обратимся к более позднему варианту схемы «кольца» Н. А. Бернштейна; она более детализована и поэтому позволяет гораздо полнее представить процесс управления двигательными актами (рис. 7).

Имеются моторные «выходы» (эффектор), сенсорные «входы» (рецептор), рабочая точка или объект (если речь идет о предметном действии) и блок перешифровок. Новыми являются несколько центральных блоков — программа, задающий прибор и прибор сличения.

Кольцо функционирует следующим образом. В программе записаны последовательные этапы сложного движения. В каждый данный момент отрабатывается какой-то ее частный этап, или элемент, и соответствующая частная программа спускается в задающий прибор.

Из задающего прибора сигналы поступают на прибор сличения; Н. А. Бернштейн обозначает их двумя латинскими буквами SW (от нем. Soll Wert, что означает «то, что должно быть»). На тот же блок от рецептора приходят сигналы обратной связи, сообщающие о состоянии рабочей точки; они обозначены IW (от нем. Ist Wert, что означает «то, что есть»). В приборе сличения эти сигналы сравниваются, и на выходе из него получаются D W, т. е. сигналы рассогласования между требуемым и фактическим положением вещей. Они попадают на блок перешифровки, откуда выходят сигналы коррекции; через промежуточные центральные инстанции (регулятор) они попадают на эффектор.

Разберем функционирование кольца управления на примере какого-нибудь реального движения.

Предположим, гимнаст работает на кольцах. Вся комбинация целиком содержится в его двигательной программе. В соответствии с программой ему нужно в какой-то момент сделать стойку на руках (кстати, труднейший элемент!).

Из программы спускается в задающий прибор соответствующий приказ, и в нем формируются сигналы SW, которые идут на прибор сличения. Эти сигналы будут сличаться с афферентными сигналами (IW). Значит, сами они должны иметь сенсорно-перцептивную природу, т. е. представлять собой образ движения. Такой образ обеспечивается прежде всего сигналами проприоцептивной и зрительной модальностей; это «картина» стойки и с точки зрения ее общего вида, и с точки зрения ее двигательно-технического состава — положения, частей тела, центра тяжести, распределения тонуса различных мышц и т. п.
