Проблема конструирования подобной камеры была решена швейцарским ученым Огюстом Пикаром [4] Заметим, что гидростат Ю. А. Шиманского, проект которого был разработан еще в 1937 г., был выполнен также автономным. . Субсидируемый Бельгийским национальным фондом научных исследований, Огюст Пикар построил в сентябре 1948 г. батискаф ФНРС-2, способный погружаться на большие глубины.

В 1953 г. в Италии при непосредственном участии Огюста Пикара был построен новый батискаф «Триест», с помощью которого удалось достигнуть глубины 10 911 м.

В последние годы за рубежом проектируются и строятся самые разнообразные подводные камеры, отличающиеся друг от друга по своему назначению и техническим данным. В целях систематизации изложения материала авторы сочли необходимым классифицировать подводные камеры по наиболее существенным признакам (рис. 3):

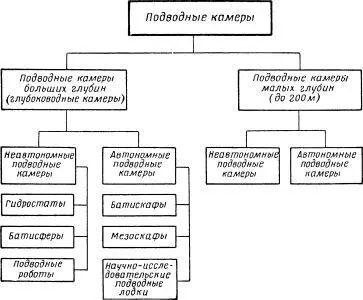

Рис. 3. Классификация подводных камер.

А. В зависимости от глубины погружения:

— на подводные камеры больших глубин (глубоководные камеры), погружающиеся на 200 м и более [5] Диапазон глубин от 200 до 11 022 м (наибольшая из известных глубин Мирового океана) очень велик, и поэтому подводные камеры, рассчитанные на глубину погружения до 5000–7000 м, иногда называют камерами средних глубин. ;

— на подводные камеры малых глубин, погружающиеся менее чем на 200 м.

Б. В зависимости от обеспечивающего надводного судна — носителя:

— на неавтономные подводные камеры, связанные при погружении (всплытии) и работе с обеспечивающим надводным судном-носителем тросом или трос-кабелем;

— на автономные подводные камеры, которые погружаются, всплывают и передвигаются самостоятельно с помощью собственных энергетических установок.

Автономные подводные камеры по способу погружения и всплытия в свою очередь можно подразделить на три группы:

1-я группа — батискафы, погружение и всплытие которых происходит так же, как у дирижабля. Как известно, для подъема дирижабля отдают груз или отвязывают стропы, соединяющие дирижабль с тяжелым грузом на земле, а для приземления выпускают более легкий, чем воздух, газ из баллона. Точно так же погружаются и всплывают спроектированные на этом принципе подводные камеры: сначала выпускают более легкую, чем вода, жидкость из поплавка и камера при этом погружается, а затем для всплытия камеры отдают груз. Однако при проектировании подводных камер должно непременно учитываться давление воды, соответствующее глубине погружения. Отсюда вместо сжимаемого легкого газа в подводных камерах применяется практически несжимаемая жидкость, а сама гондола, где находятся люди, выполняется герметичной, способной выдерживать огромное давление воды.

2-я группа — подводные камеры, погружение и всплытие которых происходит так же, как у вертолета. Для погружения и всплытия камеры служит винт, вращение которого вокруг вертикальной оси создает тягу.

В зависимости от направления тяги подводная камера либо всплывает, либо погружается. Так как подобные камеры обычно рассчитываются на погружение до 5000–7000 м, их называют мезоскафами [6] Мезоскаф — от греческих слов «мезос» — средний и «скафос» — корабль (лодка). .

3-я группа — подводные камеры, погружение и всплытие которых осуществляется так же, как у обычных подводных лодок, т. е. с помощью заполнения или осушения балластных цистерн. При заполнении цистерн забортной водой подводная камера погружается, а при вытеснении воды из цистерны сжатым воздухом или газом — всплывает.

Подводные камеры, спроектированные на таком принципе погружения и всплытия, обычно называют научно-исследовательскими подводными лодками. Заметим, что продувание балластных цистерн сжатым воздухом или газом рационально лишь на глубинах менее 1500 м. Поэтому часто научно-исследовательские подводные лодки дополнительно к системе продувания балластных цистерн имеют еще вертикально расположенные винты и отдаваемый при необходимости твердый балласт.

Как неавтономные, так и автономные камеры больших и малых глубин могут быть обитаемыми (т. е. с людьми на борту) и необитаемыми. Успехи науки и техники позволяют создавать камеры, которые выполняли бы функции без нахождения в них человека, и такие камеры в настоящее время уже имеются. Тем не менее следует отметить, что большая часть построенных или проектируемых камер выполняется в обитаемом варианте. В дальнейшем, чтобы не затруднять изложения, авторы не станут подразделять камеры на обитаемые или необитаемые, однако при описании конкретных типов камер на это обстоятельство будет специально указываться.
