Если плоскость рамки находится под прямым углом к направлению приходящей радиоволны, то в вертикальных участках рамочной антенны будут возникать электрические токи. Как видно из рисунка, эти токи, изображенные стрелками, равны по величине и направлены друг другу навстречу. Поэтому они взаимно уничтожаются, и радиосигнал не будет услышан.

Но повернем рамку так, чтобы она встала ребром в приходящей волне. Теперь радиоволна подойдет к левой стороне рамки чуть-чуть раньше, чем к правой, поэтому токи, возникшие в обеих половинках рамки, окажутся уже не одинаковы по величине и не уничтожат друг друга. В результате сигнал будет принят приемником.

Оператор, работающий на радиопеленгаторе, устанавливает рамочную антенну так, чтобы громкость принятого сигнала была наименьшей, и этим определяет направление, в котором находится передатчик пеленгатора.

Радиопеленгаторы располагаются в разных местах побережья. На запросы с кораблей их операторы сообщают по радио необходимые данные. Штурман корабля, пользуясь этими данными, проводит на карте несколько прямых линий, пересечение которых дает местоположение корабля.

На больших кораблях устанавливаются свои радиопеленгаторы. С их помощью определяется направление на береговые передатчики, расположенные в заранее известных пунктах. Это также позволяет установить место, где находится корабль.

Радиомаяки и радиопеленгаторы сыграли большую роль в налаживании бесперебойной работы морского и воздушного транспорта. Героические перелеты Чкалова, Громова, Коккинаки и других отважных летчиков были бы невозможны без четкой радионавигационной службы.

Дальние рейсы морских кораблей обслуживаются теперь целой системой радиомаяков и пеленгаторов. При этом точность, с которой определяется местоположение корабля, исключительно велика. При расстоянии в 2000 километров от берега ошибка в определении места не превышает сотни метров!

В современном морском порту жизнь не прекращается ни на минуту. Один за другим к причалам подходят огромные океанские корабли, начинается выгрузка привезенных грузов. Другие корабли, наоборот, медленно отваливают от причалов, уходя в рейс. Непрерывно в разных направлениях снуют моторные лодки, катеры, глиссеры. Медленно проплывают огромные баржи.

Руководить жизнью порта — дело нелегкое. Особенно это трудно в темные туманные ночи, когда даже мощный луч прожектора оказывается бессильным пробить густую пелену тумана.

В такой сложной обстановке на помощь снова приходят радиоприборы. Их немало на диспетчерском пункте. Отсюда ведется непрерывная радиосвязь с подходящими к порту кораблями. Радиолокационная станция «кругового обзора» позволяет видеть на экране взаимное расположение движущихся кораблей. Короткие радиокоманды указывают каждому кораблю, куда ему надлежит двигаться.

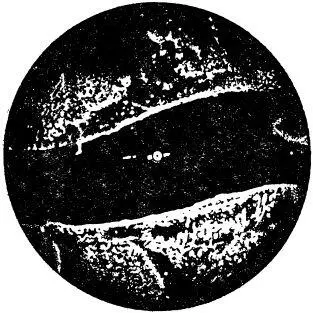

Большие корабли имеют свои радиолокаторы кругового обзора. На их экранах отчетливо видны очертания берегов, бухты, встречные корабли, буи (рис. 8).

Рис. 8. Изображение на экране судовой радиолокационной станции.

Благодаря этому корабль может в любую погоду выбрать правильный путь, не рискуя столкнуться с другими судами.

Не меньшую роль играет радио и в организации бесперебойной работы аэропортов. Диспетчер аэропорта, наблюдая за экраном локационной станции, видит самолеты, направляющиеся к аэродрому. Он дает им по радио различные указания, в результате чего пропускная способность аэропорта увеличивается в несколько раз.

Вы сели в вагон поезда дальнего следования. Впереди несколько дней дороги. Но вы не оторваны от окружающего мира. Радио позволит вам быть в курсе всех событий, происходящих в стране.

Сейчас почти все поезда дальнего следования радиофицированы. Они снабжены радиоустановками, позволяющими на ходу поезда принимать станции центрального и местного вещания, транслировать лекции, передавать объявления и музыку.

Но это не единственное применение радио на железнодорожном транспорте.

Крупный железнодорожный узел живет не менее бурной жизнью, чем морской порт или аэродром. В течение суток через него проходят десятки пассажирских и грузовых составов, формируются новые поезда.

Движением поездов через железнодорожный узел руководит диспетчер. Теперь существуют такие узлы и станции, где диспетчеры управляют движением паровозов и поездов, не выходя из помещения.
