Создав в объеме кристалла свою систему, стоячие волны в процессе воздействия продолжают взаимодействовать с бегущими волнами. Отсюда, динамическая волновая среда в объеме алмаза начинает обладать определенной системой взаимодействующих бегущих и стоячих волн. В этом случае проявляется вероятность концентрации волновой энергии и образование высокоэнергетических доменов на тех участках объема алмаза, которые не соответствуют оптимальному (гармоничному) прохождению волновых процессов. Например, на дефектах кристаллической структуры.
По нашим данным, в этом случае в динамической волновой среде происходит изменение (корректировка) дефектно-примесной структуры алмаза. Ниже мы приводим результаты исследований алмазной пластины до нашего воздействия и после волнового возбуждения.

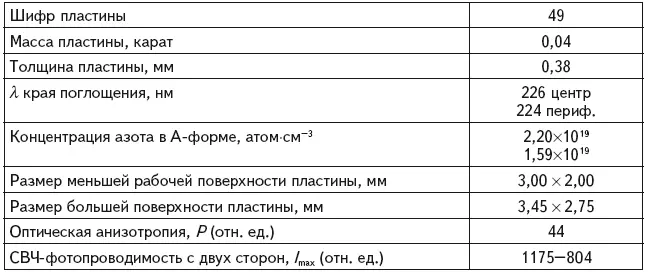

Таблица 2.1. Пластина до волновой обработки
Таблица 2.2. Пластина после волнового воздействия
По результатам этих исследований делаем вывод:: после нашего волнового воздействия увеличилось содержание атомов азота в A-форме в объеме алмаза на ~25 %, произошло снятие внутренних напряжений в пластине, улучшились оптические характеристики алмаза, в частности произошло уменьшение величины оптической анизотропии.
Известно, что кристаллы алмаза обладают анизотропией физических характеристик. Например, анизотропия механических свойств этого упругого тела (мягкие и твердые направления обработки) позволяет рассматривать алмаз как некий нелинейный элемент при протекании в нем волнового процесса упругих деформаций. Вследствие этого при нашей обработке материала в его объеме происходит резкое умножение частоты формируемого флуктуирующего волнового поля алмаза.
Это умножение частоты происходит за счет вклада в волновой процесс определенного вида гармоник высокого порядка, кратных основной частоте возбуждения, задаваемой алгоритмом. Это свойство алмаза расширяет возможности изменения его дефектно-примесной структуры, а также повышает эффективность формирования поверхностных и объемных диссипативных структур при использовании квантово-волновой технологии.
Важную роль при формировании динамической волновой среды и протекании волнового процесса в целом оказывает и форма обрабатываемого кристалла. Это вполне очевидно, т. к. бегущие когерентные волны отражаются в объем от внутренних поверхностей алмаза. Эффект формы алмаза может формировать и влиять на определенные свойства динамической волновой среды. Наблюдается также и влияние высокочастотной динамической волновой среды на конфигурацию определенных форм кристалла. Связь взаимная. В этом случае не исключена возможность в поверхностной области алмаза значительной локальной концентрации волновой энергии и, как следствие, трансформации (изменения) формы кристалла. В отдельных случаях нами наблюдался локальный выброс в атмосферу материи алмаза при нормальных условиях на тех участках поверхности кристалла, которые не подвергались воздействию инструмента («шуба» отсутствовала).
На рис. 2.12а приведено изображение пластины из синтетического алмаза. В центре видна затравка. Также наблюдается типичная картина внутренних напряжений в полном соответствии с кристаллографией кристалла. Светлые области вокруг места расположения затравки вызваны внутренними напряжениями по причине высокой скорости роста кристалла в начальный период синтеза. На рис. 2.12 б приведено изображение бокового ребра пластины.

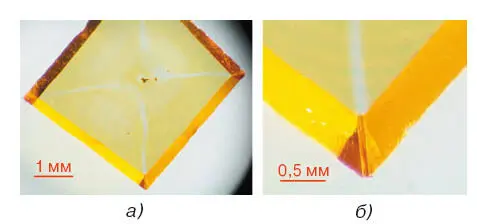

Рис. 2.12.Пластина синтетического алмаза (а), ребро пластины (б)

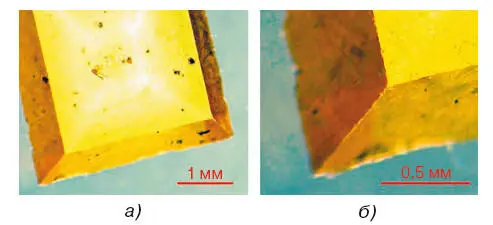

Рис. 2.13.Пластина синтетического алмаза ( a ) и трансформированное ребро после воздействия (б)
Эта пластина была обработана по сложному алгоритму. Суть алгоритма обработки заключалась в следующем. После воздействия первого алгоритма на поверхность пластины следующий более высокочастотный алгоритм задавался таким образом, чтобы сохранялась кратность фаз накладываемых волновых функций. Для каждой поверхности пластины сложный алгоритм включал пять простых алгоритмов, синхронизированных по этому принципу (принципу кратности фаз). Верхняя и нижняя плоскости подвергались одинаковому воздействию. Волновое возбуждение кристалла Но обеим плоскостям было проведено в одних и тех же условиях. На рис. 2.13 приведено изображение пластины после волнового воздействия.
