ВЭУ показана на рис.21, а сетевых ВЭУ – на рис.22.
Г – генератор; СГ – синхронный генератор; АГ – асинхронный генератор;
БС – балластное сопротивление; ПЧ – преобразователь частоты

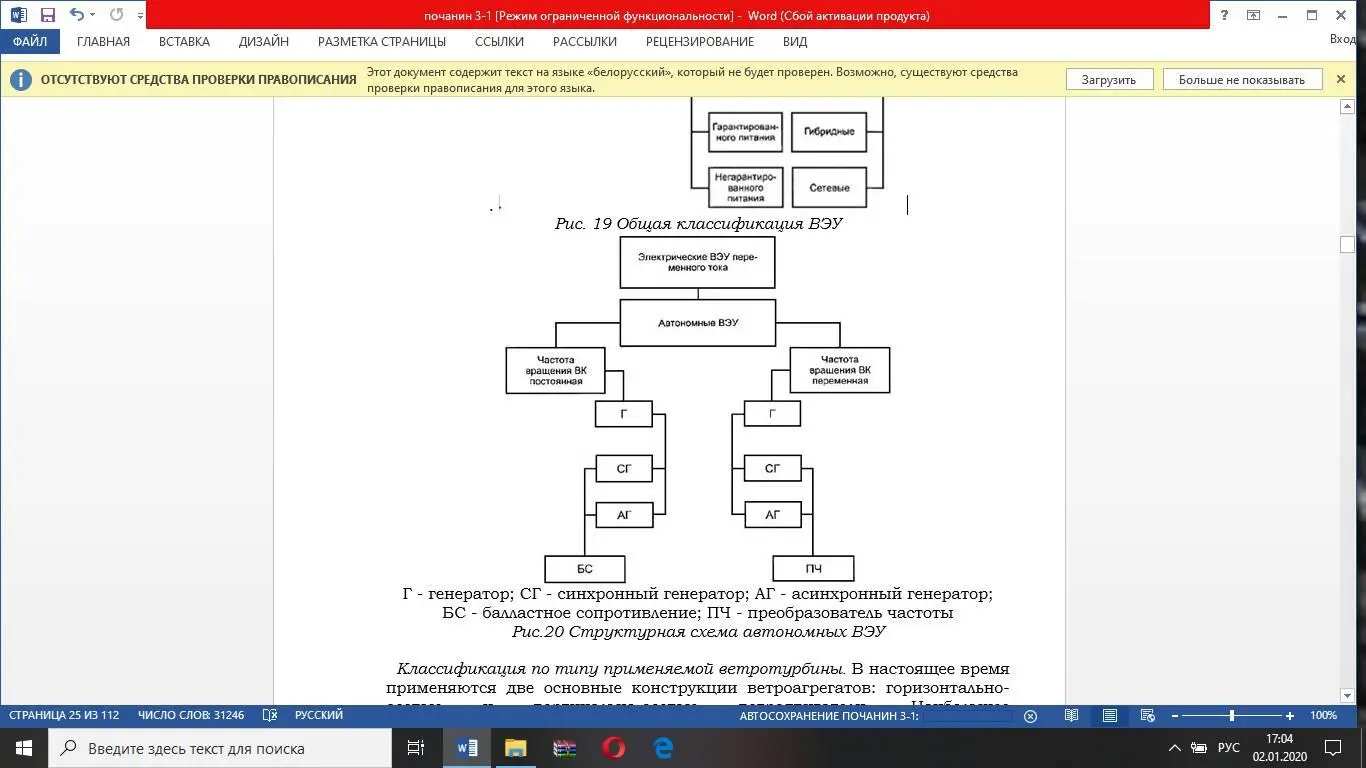

Рис.20 Структурная схема автономных ВЭУ
Классификация по типу применяемой ветротурбины. В настоящее время применяются две основные конструкции ветроагрегатов: горизонтально-осевые и вертикально-осевые ветродвигатели. Наибольшее распространение получили ветроагрегаты первого типа.

СГ – синхронный генератор; АсГ – асинхронизированный генератор; ПЧ – преобразователь частоты

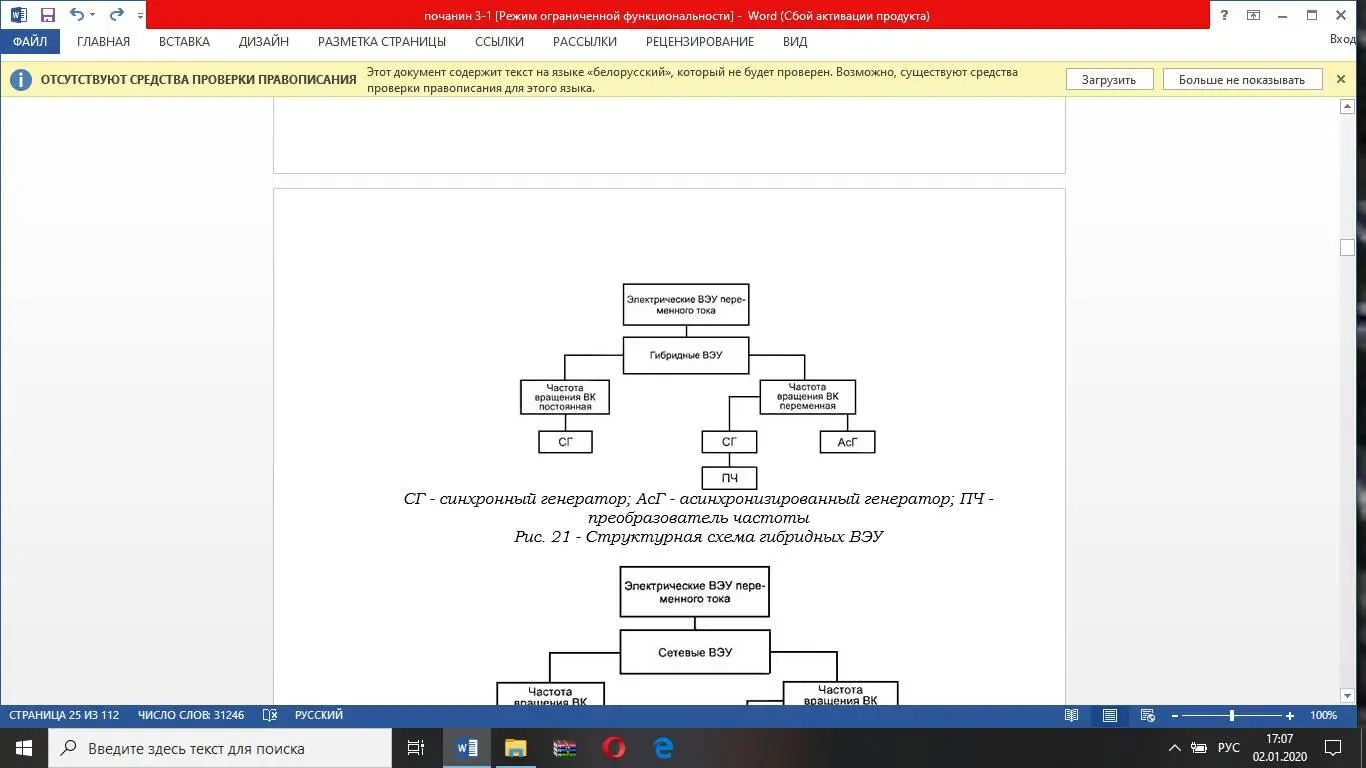

Рис. 21 – Структурная схема гибридных ВЭУ

СГ – синхронный генератор; АГ – асинхронный генератор; АсГ – асинхронизированный генератор; ПЧ – преобразователь частоты

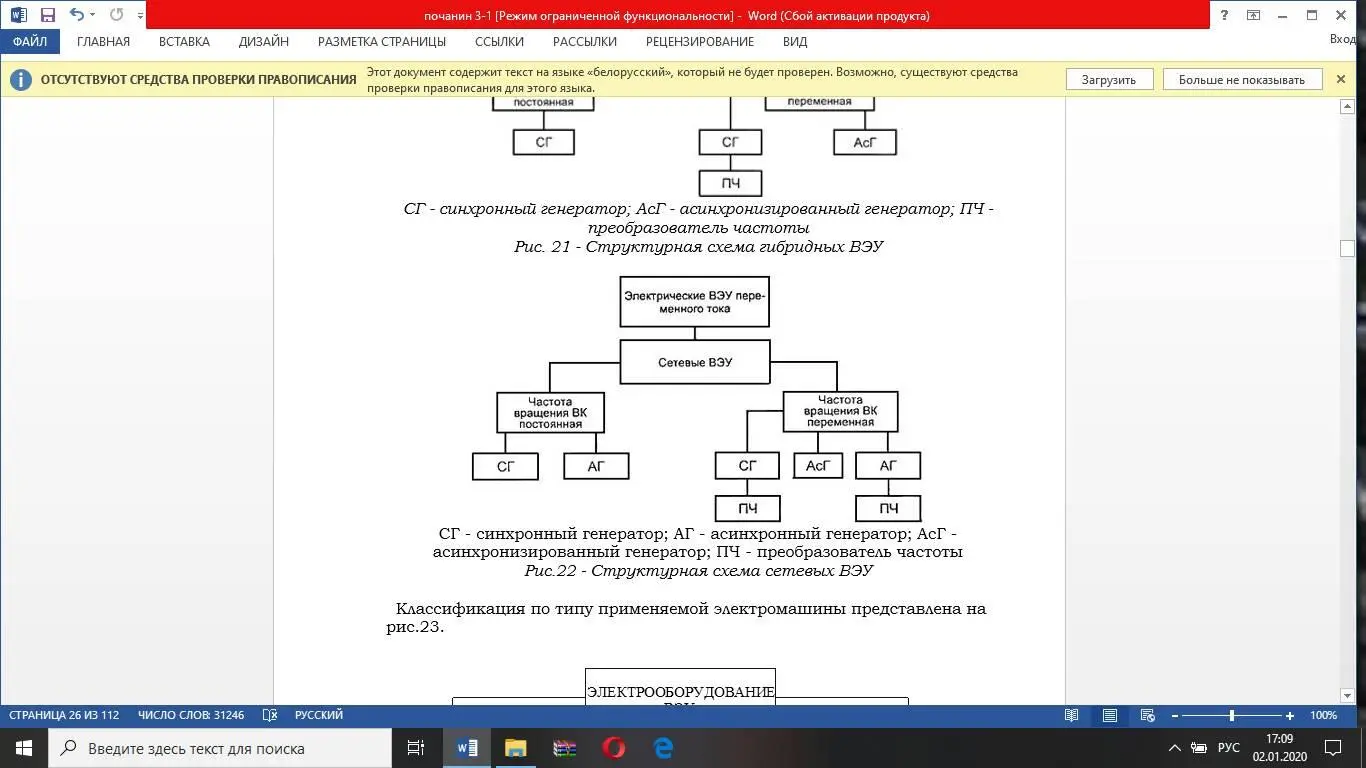

Рис.22 – Структурная схема сетевых ВЭУ
Классификация по типу применяемой электромашины представлена на рис.23.

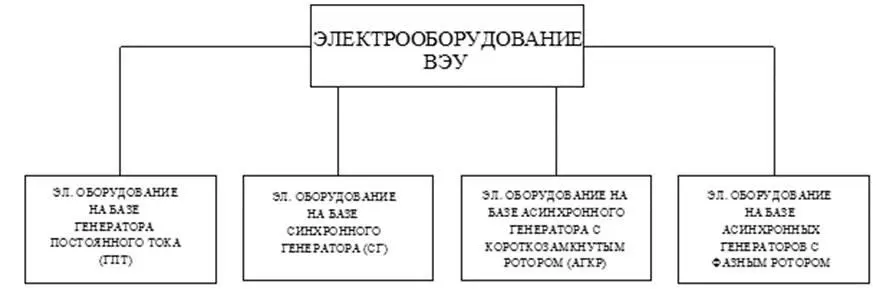

Рис.23 Классификация ВЭУ по типу применяемой электрической машины
Глава 3. Малая ветроэнергетика
3.1 Области применения ветроустановок
К малой ветроэнергетике относятся установки мощностью менее 100 кВт. Установки мощностью менее 1кВт относятся к микро-ветряной энергетике. Они применяются на, с/х фермах для водоснабжения и т.д.
Малые ветрогенераторы могут работать автономно, то есть без подключения к общей электрической сети. Обеспечение потребителей электроэнергией за счет ветроэлектрических установок (ветряков) напрямую зависит от наличия ветра в месте установки оборудования, его силы и постоянства. Разумеется, метеорологическая карта ветров очень приблизительно оценивает скорость ветра в том или ином регионе и, как правило, это среднегодовые осредненные данные. Поэтому необходимо оценивать возможность эффективной работы ветроустановки индивидуально в каждом конкретном случае. Во многом наличие и сила ветра зависят от рельефа местности, открытости пространства, присутствия вблизи водоемов, рек и т. п. Даже около высоких сооружений возможна весьма эффективная работа ветровых систем из-за возникновения эффекта «сквозняков» между зданиями. Более того, независимо от направления ветра «сквозняки» между зданиями, в лощинах, вдоль русла рек, в оврагах присутствуют практически всегда, и скорость ветра , как правило, достаточна для успешной работы ветроустановки. Поэтому, перед принятием решения о приобретении ветроэлектостанции целесообразно понаблюдать за ветром, Есть множество случаев, когда вам может понадобиться небольшое количество электроэнергии, например, освещения, механизм открывания ворот, предупредительные огни, подъем воды из скважины, показатели уровня воды и другие маломощные устройства. Для этих целей может быть применена ветроустановка с ротором Савониуса, рис.24, которая проста в изготовлении и может производить достаточно энергии для маломощных устройств.

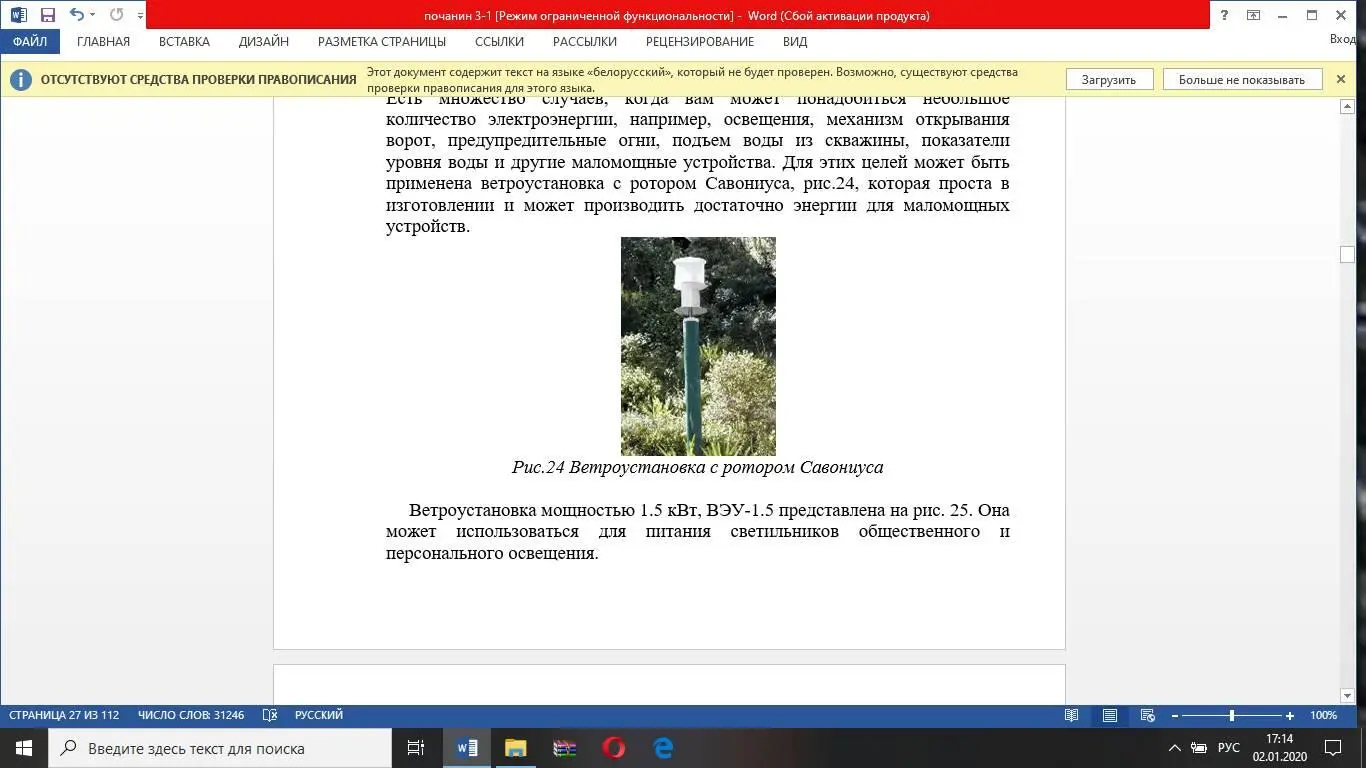

Рис.24 Ветроустановка с ротором Савониуса
Ветроустановка мощностью 1.5 кВт, ВЭУ-1.5 представлена на рис. 25. Она может использоваться для питания светильников общественного и персонального освещения.
Портативная ветроэнергетическая установка благодаря малым размерам может легко транспортироваться на легковых автомобилях среднего класса. Может использоваться для приготовления пищи, обогрева жилища и т.д. Устанавливается без помощи грузоподъемных машин, двумя рабочими с помощью лебедки. Подключив ветроустановку к аккумуляторам, можно заряжать их в ветреную погоду и использовать их емкость во время безветрия. Выпускается с выходом 48В постоянного тока и 220В/50Гц переменного тока (с инвертором).

Рис.25 Ветроустановка мощностью 1.5 кВт.
Ветроустановка мощностью 3кВт, 4-лопастная, рис.26, могут использоваться для обеспечения энергопитания небольшого дома, удаленного объекта.
