А. Кочнев - Клейкость хлопкового волокна

Хлопковое волокно – это мягкие, тонкие, матовые волоски, покрывающие поверхность семян. Они бывают длинными и пушистыми или короткими и ворсистыми (линт, или хлопковый пух). В зависимости от возделываемого вида и сорта семя может нести оба типа волосков или только первый из них. Каждый волосок – это одна мертвая эпидермальная клетка семенной кожуры, представляющая собой длинную, уплощенную, спирально скрученную трубку. У диких видов хлопка длинных волосков нет. Волокна хлопка могут быть разных цветов. Наиболее распространенные: белые с легким кремовым оттенком, слегка желтоватые. Выведены также сорта хлопчатника, дающие волокна зеленоватого, бежевого или голубоватого цвета [8].

Хлопковые волокна относятся к элементарным, то есть волокнам, которые не могут быть разделены на более тонкие и короткие без разрушения. Основными характеристиками макроструктуры являются длина, толщина, извитость [8].

Длина ‒ одна из самых важных характеристик качества волокна, так как она определяет вид получаемой пряжи и качество вырабатываемых изделий. Длина хлопкового волокна колеблется от 1 до 54 мм. Волокно длиной до 20 мм не пригодно для изготовления пряжи и называется непрядомым, оно может быть использовано в производстве нетканых материалов, искусственных волокон [9].

Хлопок длиной от 20 до 54 мм подразделяют на три сорта. Характеристика хлопковых волокон разной длины и пряжи, изготовленной из них, приведена в табл. 1 [9].

Толщина (тонина) хлопкового волокна обозначается в микрометрах (по размеру поперечника) или в миллитексах. Тонина хлопковых волокон определенным образом связана с их длиной, чем длиннее волокно, тем оно тоньше:

‒ тонина длинноволокнистого хлопка от 167 до 125 мтекс (до 20 мкм);

‒ тонина средневолокнистого хлопка от 200 до 167 мтекс (20-23 мкм);

‒ тонина коротковолокнистого хлопка от 333 до 222 мтекс (более 23 мкм) [9].

Хлопковое волокно в процессе созревания сплющивается и приобретает штопорообразную извитость. У волокон разной степени зрелости и разной длины форма извитков и степень извитости различны, при этом степень извитости выше у тонковолокнистого хлопка (10-12 извитков на 1 мм длины), в то время как у средневолокнистого хлопка ‒ 8-9 извитков на 1 мм длины [9].

Поверхность хлопкового волокна вследствие его извитости становится неровной, что снижает естественный блеск, а также способствует удерживанию загрязнений. В то же время извитость способствует сцепляемости волокон и, как следствие, повышению прочности пряжи и изделий из нее [9].

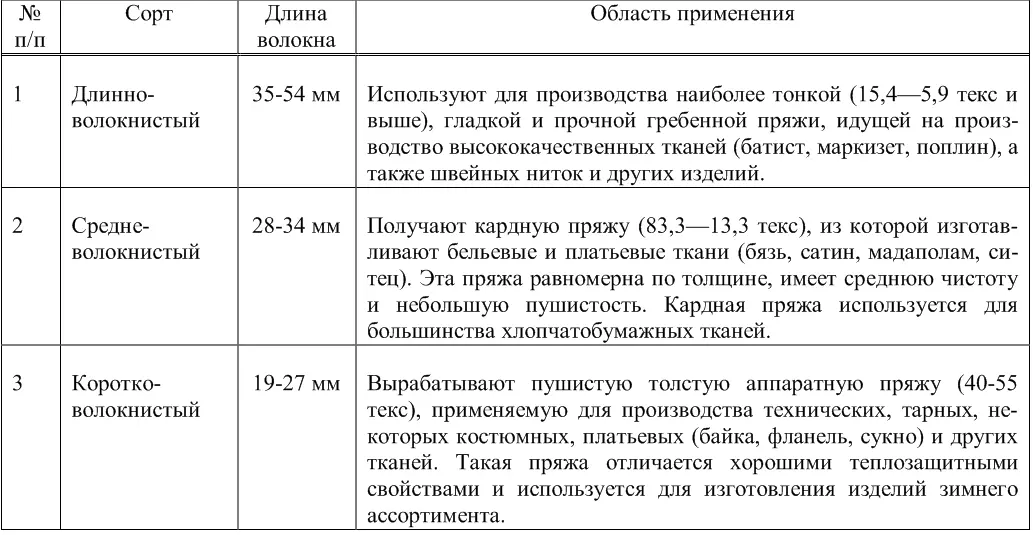

Таблица 1 – Особенности пряжи из хлопка разных сортов

При микроскопировании хлопковое волокно представляет собой трубку из тонкой кожицы (кутикулы), которая наполнена целлюлозой. Целлюлоза откладывается в ней слоями (кольца роста), внутри остается незаполненное пространство – канал. Таким образом, стенки волокна состоят из нескольких слоев целлюлозы [9].

Линейные макромолекулы целлюлозы образуют в волокне сложную структуру, состоящую из различных комплексов и групп: микрофибрилл, более крупных пучков ‒ фибрилл и т. д. Макромолекулы, располагающиеся вдоль оси волокна, соединены между собой межмолекулярными связями. В более тонких волокнах упаковка пучков макромолекул более тесная, межмолекулярные расстояния меньше, вследствие чего энергия связи возрастает в несколько раз (при уменьшении расстояния в два раза межмолекулярная энергия может возрасти в 8-16 раз). Этими особенностями можно объяснить большую прочность тонких волокон в сравнении с более толстыми, имеющими рыхлую упаковку макромолекул. В то же время макромолекулы целлюлозы в хлопковом волокне упакованы менее плотно, чем в других волокнах, благодаря этому в структуре содержится значительное количество субмикроскопических пор. Наличие пор является одной из причин хорошей окрашиваемости и высокой воздухопроницаемости хлопка [9].

Фибриллы целлюлозы располагаются спирально относительно продольной оси, при этом направление спиралей может меняться и угол их наклона колеблется от 0 до 40°, составляя в среднем 23°. Довольно значительное разрывное удлинение (7-8 %) и прочность одиночного волокна обусловлены указанными особенностями его надмолекулярной структуры [9].

Под микроскопом в хлопковом волокне наблюдаются некоторые структурные отличия в зависимости от степени зрелости волокна. Степень скрученности и поперечный срез волокна имеют весьма разнообразную форму и зависят от зрелости волокна. От степени зрелости зависят и свойства волокна. Незрелые волокна имеют вид сплющенных ленточек с тонкими стенками и широким каналом, обладают малой прочностью, плохо окрашиваются и не пригодны для переработки. По мере созревания волокон отчетливо проявляются стенки, ограничивающие его канал. Волокно нормальной степени зрелости имеет вид штопорообразной извитой трубочки с развитыми стенками и внутренним каналом, замкнутым со стороны естественного конусообразного окончания волокна и открытого в месте прикрепления волокна к семени (рис. 2). У перезрелых волокон канал составляет его поперечник; извитость почти исчезает, они очень жесткие и ломкие [8].
