Точку, в которой начинается подвижка в земных недрах, принято называть фокусом или гипоцентром землетрясения. Её проекция на земную поверхность называется эпицентром, а кратчайшее расстояние между гипоцентром и дневной поверхностью принимается за глубину положения очага землетрясения. Область проявления наиболее сильных колебаний именуется эпицентральной зоной. Её размеры определяются глубиной положения очага и энергией землетрясения.

Землетрясения отличаются между собой по объему вовлеченных в движение массивов породы, глубине очага и местонахождению на карте. Чтобы отличать землетрясения друг от друга используются различные косвенные способы измерения их энергии. Это понятно, ведь непосредственно измерить выделившуюся при землетрясении энергию вряд ли когда-нибудь удастся. Поэтому используются полученные по характеристикам зарегистрированных от них сейсмических волн оценки. Широко распространены магнитудные шкалы (слово магнитуда произошло от латинского «magnitudo» т.е. величина). Они основаны на измерении энергии излученных очагом землетрясения сейсмических волн с учётом расстояния до него и типа.

В 1935 году Чарльз Рихтер для сравнения землетрясений по их энергии предложил безразмерную логарифмическую шкалу известную как «Шкала Рихтера». За нулевую точку отсчета в ней принята энергия, необходимая для подъема груза весом десять тонн на высоту в один метр (10000 кг/м).

По шкале Рихтера землетрясения могут иметь магнитуды (обозначается латинской буквой «M») от 1 до 9. Значение магнитуд принято записывать арабскими цифрами. Магнитуда характеризует величину выделенной в очаге землетрясения энергии. Она не зависит от глубины положения его очага или расстояния до сейсмической станции.

Во время землетрясений выделяется колоссальная энергия. Например, энергия землетрясения в Перу 1970 года была равна всему потреблению электроэнергии в США за сутки. Землетрясение с М = 5 выделяет 10 19 эрг, с М = 7 – 10 22 эрг, а гипотетическое с М = 9 уже 10 25 эрг. Иными словами, сейсмическая энергия землетрясения с М = 7 в тысячу раз больше, чем у землетрясения с М = 5, а с М = 9 уже в миллион.

Магнитуда Токийского катастрофического землетрясения 1923 года по шкале Рихтера составила 8.3. Катастрофического Ашхабадского 1948 года 7.3. Чилийского мегалоземлетрясения 1960 года 8.5 (по шкале Канамори 9,5). Сильного Ташкентского 1966 года 5.6. Катастрофического Спитакского 1978 года 7.0. Сильного землетрясения в Грузии 1991 года 7.2. Поскольку энергия и глубина очагов этих землетрясений различались, то и вызванные ими на поверхности сотрясения были разной интенсивности. Отсюда и разница в субъективных определениях – от сильного до катастрофического.

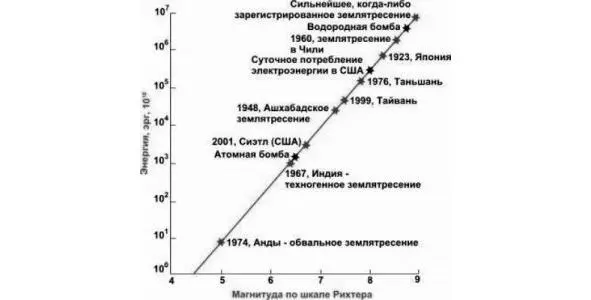

Магнитуда по шкале Рихтера и энергия землетрясений.

Интенсивность воздействия на земную поверхность, обозначается латинской буквой «I», определяется с использованием т.н. макросейсмических шкал. До появления инструментов для записи сейсмических колебаний они применялись для оценки силы проявления землетрясения, но не давали представления о его энергии. Используются они и сейчас, поскольку оказались необходимы для определения необходимой сейсмостойкости инженерных сооружений. Правда, в расчетах уже используются ожидаемые или проявившиеся на земной поверхности ускорения.

В России применяется двенадцати балльная макросейсмическая шкала МSK-64 (см. Приложение). По ней сотрясения поверхности называют неощутимыми при интенсивности до III баллов, ощутимыми, если они превышают III балла, сильными до VII баллов, разрушительными при VII – VIII баллах и катастрофическими начиная с IX и выше.

В странах Европы используется созданная в 1902 году шкала ММ (Меркалли-Канкани) и принятая в 1998 году шкала ЕMS-98. В США используется модифицированный Вудом и Ньюмэном в 1931 году вариант шкалы ММ. В странах Латинской Америки разработанная в 1883 году десятибалльная шкала РФ (Росси-Фореля). В Японии используется собственная семибалльная шкала интенсивностей. В отличие от магнитуды интенсивность колебаний в том или ином месте зависит от глубины очага и расстояния до места возникновения землетрясения.

Чтобы не путать шкалы магнитуд со шкалами интенсивности используются различное их цифровое обозначение. Так безразмерная величина магнитуды записывается арабскими цифрами: 1, 2, 3 и т.д., а интенсивность римскими: I, II, III и т. д. в баллах. Эту разницу не всегда различают в масс-медиа ошибочно сообщающих о землетрясениях «силой 9 и более баллов по шкале Рихтера» или что то или иное сооружение «выдержит землетрясение магнитудой в 7 баллов». Что является полным абсурдом.
