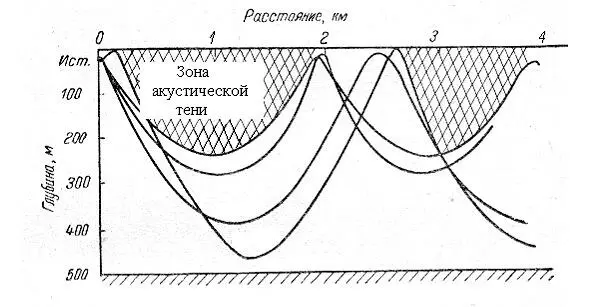

Рис. 1. Траектории звуковых лучей при отрицательной рефракции в глубоком море.

Положительная рефракция (рис. 2) возникает, когда скорость звука с глубиной повышается. Она характерна для зимнего периода, когда верхние слои воды холоднее нижних. Дальность действия гидроакустических приборов определяется нижним звуковым лучом. Зона акустической тени находится на больших глубинах.

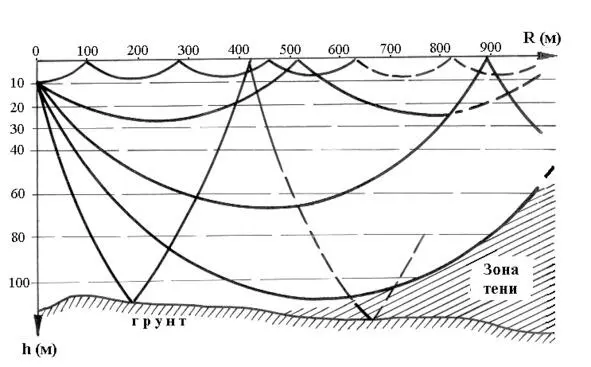

Рис. 2. Траектории звуковых лучей при положительной рефракции в глубоком море.

В поверхностном слое наблюдается многократное отражение звуковых волн.

Изотермия (постоянная температура воды на всех глубинах) характерна для весенне-осеннего периода, а также после шторма на небольших глубинах. Обычно это кратковременное явление (наблюдается от нескольких часов до нескольких суток). Звукоподводная связь при изотермии устойчива на всех глубинах.

Подводный звуковой канал возникает, как правило, на больших глубинах (сотни метров), когда в верхних слоях моря рефракция отрицательная, а в нижних – положительная (из-за роста давления). Водолазы с ним, как правило, не сталкиваются. Дальность распространения звуковых волн в подводном звуковом канале может составлять сотни километров. Этим пользуются подводные лодки.

Слой скачка, это верхний слой воды с температурой значительно более высокой, чем нижние слои. Такой слой возникает при прогреве солнцем верхних слоёв моря на глубину 5 – 10м., как правило, в конце жаркого дня. Звуковые волны отражаются от него, не выходя на поверхность. Погрузившись под слой скачка, водолаз может потерять связь с обеспечивающим катером.

1.1.2. На дальность действия гидроакустических приборов влияет также реверберация, т.е. отражение звука от пузырьков газа в воде и планктона (объёмная реверберация), от поверхности моря (поверхностная реверберация) и от грунта (донная реверберация).

Объёмная реверберация обычно сильна в прибрежных районах, где много планктона и пузырьков воздуха из-за образования пены при набегании волн на прибрежную отмель.

Донная реверберация характерна для малых глубин и зависит от характера грунта. Если он каменистый или песчаный, то донная реверберация значительна (отражается до 30 – 40% энергии звука). Если грунт илистый и покрыт водорослями – донная реверберация может отсутствовать.

Реверберация всегда сопровождается интерференцией звуковых волн. Это приводит к образованию максимумов и минимумов акустической освещённости – звуковых полос. В результате, при движении водолаза или подводного средства движения (ПСД), звук всё время флуктуирует по амплитуде. В аппаратуре связи и привода водолазов принимаются защитные меры от этих флуктуаций в виде автоматической регулировки усиления.

Поверхностная реверберация зависит от волнения моря. Если оно спокойно, то полосы интерференции чёткие. Если море 2 – 3 балла, то полосы смазаны и не мешают гидроакустической связи.

Для борьбы с поверхностной и донной реверберацией в гидролокаторах водолаза применяются остронаправленные гидроакустические антенны, луч которых не касается дна и поверхности моря.

От частоты звуковых колебаний зависит и поглощение звука в воде. Чем выше частота, тем сильнее поглощение. Вот почему высокочастотные приборы имеют малые дальности действия. В таблице 1 приведены уровни затухания звуковых волн в зависимости от частоты излучения.

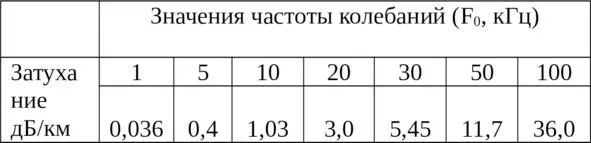

Таблица. 1.

Примечание: 6 дБ соответствуют затуханию в 2 раза; 20 дБ соответствуют затуханию в 10 раз; 40 дБ соответствуют затуханию в 100 раз; 60 дБ соответствуют затуханию в 1000 раз.

Таковы, в основном, акустические свойства водной среды.

Оптические свойства морской воды характеризуются её прозрачностью. Прозрачность определяется дальностью видимости водолазом белого диска диаметром 20см. При дальности видимости более 10м прозрачность считается хорошей. Максимальная прозрачность воды бывает вдали от берега, на больших глубинах. Там она может достигать 50 и более метров.
