Юрий Почанин - Применение антимикробных полимерных материалов в медицине и при упаковке продуктов питания

–

капсульный экстракт пихты сибирской – 19,0-20,0,

–

монотерпеновые соединения – 0,02-0,20,

–

растительное масло – остальное.

В России разработана безотходная технология глубокой комплексной переработки живицы хвойных деревьев, обеспечивающая получение новых экологически чистых продуктов, в частности нейтральных живичных смол – лиственничной (СНЛ), пихтовой (СНП), а также их терпенов и бальзамов. Способ получения СНЛ, позволяющий получать смолу, химический состав которой близок к химическому составу нейтральных тяжелокипящих сескви- и дитерпеноидов лиственничной живицы. Кроме того, создается возможность получения целевого продукта с заранее заданными свойствами и показателями качества, удовлетворяющими возросшим требованиям различных потребителей. Нейтральные живичные смолы представляют собой смесь высококипящих нейтральных дитерпеноидов. По внешнему виду СНЛ и СНП – густая малоподвижная масса от янтарного до светло-коричневого цвета с температурой каплепадения 18-25°С. Массовая доля воды – не более 0,2%; массовая доля механических примесей -не более 0,02%; массовая доля спиртов – в пределах 40,0-65,0%. Для СНП температура каплепадения составляет 20-26°С. Кислотное число смол – не более 4мг КОН/г продукта. На основе СНП и солей тритерпеновых кислот разработаны новые препараты противовоспалительного, антибактериального и фунгицидного действия.

Наиболее распространенными являются антисептики, полученные на основе канифоли, скипидара и таллового масла. Канифоль находит широкое применение в промышленности в композиционных составах различного назначения благодаря уникальной возможности совмещаться с некоторыми полимерными материалами.

В ИФОХ НАН Беларуси были разработаны антисептические составы, включающие в свою структуру фунгицид, пленкообразователь и растворитель. В качестве фунгицида использовался продукт взаимодействия сосновой живичной канифоли (СЖК) с параметрами: температура размягчения ( Т разм) Т разм= 73ºС, и кислотное число (КЧ ) КЧ = 172 мг KOH/г), диспропорционированная канифоль (ДЖК) ( Т разм= 62ºС, КЧ = 162 мгKOH/г) и талловый пек. Кислотное число – количество миллиграммов гидроокиси калия (КОН), требуемое для нейтрализации свободных жирных кислот, содержащихся в 1 г жира или масла. Диэтилентриамин (ДЭТА) использовался в качестве химического модификатора канифолей в количестве 0,5 мас.%. Температура реакции составляла Т=195±5ºС, время реакции 6 часов. В качестве пленкообразователя выбрана алкилфенолформальдегидная смола. В качестве растворителя использовался скипидар.

Взаимодействие живичной и диспропорционированной канифоли с диаминами проводили в реакторе, снабженном механической мешалкой, термометром и холодильником. Канифоль загружали в реактор и включали электрообогрев. При достижении температуры 100°C включали мешалку и перемешивали до получения однородной массы. При температуре 100–105°C загружали диамин. В течение 30–40 минут температуру смеси повышали до 190±5°C и поддерживали ее на этом уровне до конца процесса. В процессе реакции контролировали температуру и интенсивность перемешивания. Контроль над ходом реакции осуществляли путем отбора проб и определения их кислотного числа (КЧ). При достижении реакционной смесью постоянного КЧ мешалку отключали и отгоняли реакционную воду и непрореагировавший диамин под вакуумом при остаточном давлении 10–15 мм.рт.ст. и температуре 190±5°C. После завершения отгонки конечный продукт выливали в отдельные формы, где он окончательно остывал.

Талловый пек применялся следующего состава, масс.%: смоляные кислоты – 20,4, жирные кислоты – 28,1, неомыляемые вещества – 22,8, окисленные вещества – 28,7. Талловый пек обрабатывался полиэтиленполиамином (ПЭПА) при температуре 190ºС в течении 2 часов. Полученная антисептическая добавка представляет собой темно-коричневую твердую массу с температурой размягчения 35ºС.

Физико-химические свойства фунгицидных добавок представлены в таблице 1.

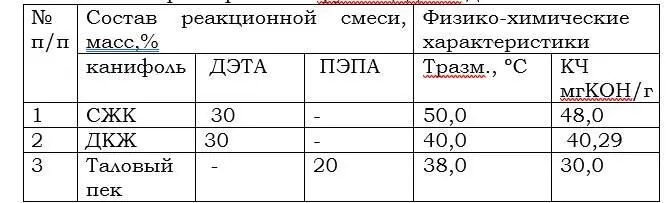

Таблица 1. Влияние канифоли и талового пека на физико-химические характеристики фунгицидных добавок.

Из данных таблицы1 видно, что обработка канифоли и талового пека аминами приводит к значительному снижению кислотного числа и температуры размягчения (Тразм) получаемых продуктов. Это показывает полноту протекания реакции и отсутствие карбоксильных групп.
