Часть закона, касающаяся повышения идеальности выполнения функций (в нашем случае – регулирования), также явно выражена в конструкции сегментного клапана. Он имеет ту же пропускную способность, что и устанавливаемый ранее вентиль, только имеет на 2 размера меньше по сравнению с ним. К тому же он способен давать равнопроцентную характеристику с 5 до 95% открытия, что несравнимо лучше по сравнению с клапаном типа применяемого вентиля. Сила этого закона также проявилась и в том, что равнопроцентная характеристика значительно лучше отвечает требованиям надсистемы регулирующей арматуры – контура регулирования и системы автоматизации.

Проверка по закону повышения динамичности конструкции в нашем случае также показала верность выбранного пути. В частности, если следовать традиционной логике, то в этом случае необходимо было и дальше продолжать ужесточать конструкцию, например, вводя керамические элементы или полностью перейдя на керамический клапан. Однако цена такого клапана для недорогих сред является экономически нецелесообразной. Выбор же в сторону более динамичного сегментного клапана, где его защита в большей степени осуществляется в динамике самим потоком, лучше соответствует закону и одновременно идеальному конечному результату – клапан сам себя защищает от вредных воздействий.

Резкое снижение веса – это не только повышение степени идеальности, но и вытеснение человека из системы, создающее предпосылки для развития автоматических систем диагностики. В нашем случае сегментный клапан вписывался и в эту долгосрочную тенденцию, в которой и проявляется действие этой закономерности. В дальнейшем можно было наметить пути дальнейшего вытеснения человека из уровня управления, за счет повышения диагностируемости клапана, роста использования нематериальных частей и программирования с ростом применения цифровых позиционеров.

Представление результатов

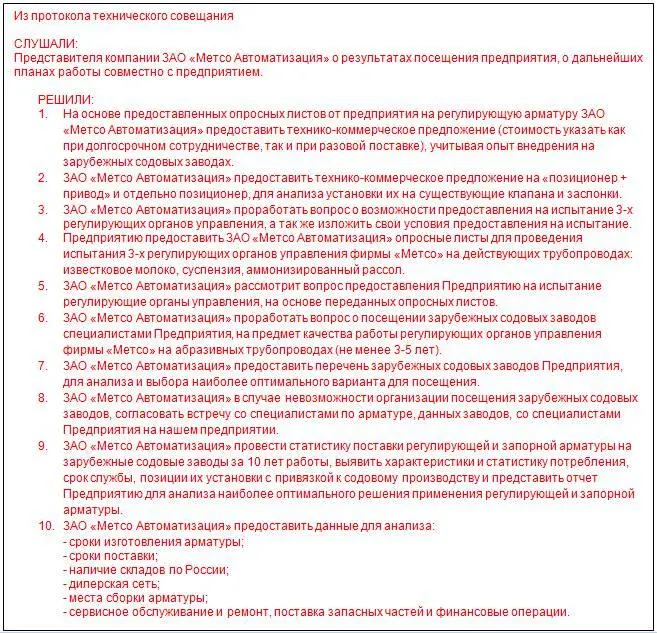

Разработанное решение было представлено специалистам компании–клиента и закреплено в протоколе совещания у главного инженера, по рассмотрению реализации мероприятий поставки регулирующей и запорной арматуры фирмы «Метсо». Важность совещания заключалась в том, что решение принимается всеми отделами. В нашем случае это были начальник ПО, главный метролог, начальники производств ХК, БС, кальцинированной соды, и др. (их много), руководитель СИ и ТР, начальник ТО, зам. главного энергетика, начальник УС. Выдержку из протокола см. ниже:

Как видно из протокола, специалисты предприятия не были уверены в силе решения, справедливо считая, что оно является слишком новым и должно быть подтверждено референцами, см. п. 1;3;8;9. В противном случае предполагалась сначала установка клапанов на опытную эксплуатацию и только после этого переход к закупке всей спецификации. Этот вариант был неприемлем из-за сроков и дополнительных финансовых затрат.

Дорабатываем предложение

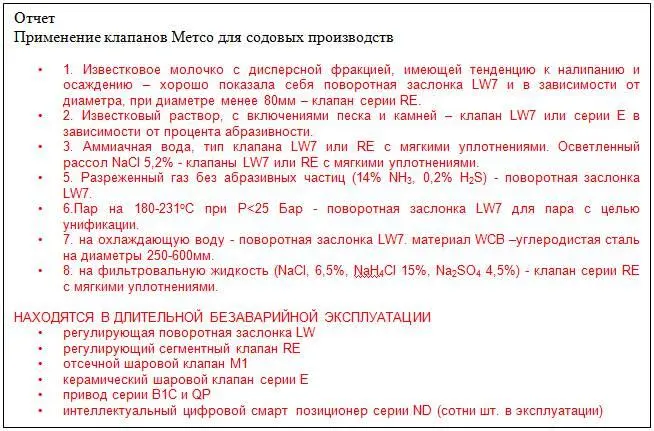

Для решения вопроса был изучен опыт компании Метсо в других странах, чтобы найти возможные референцы установки сегментных клапанов. В результате была подтверждена правильность выбора клапанов, и из одного из зарубежных офисов был получен подробный отчет о применении сегментных клапанов для содовых производств.

Чтобы быть ближе к реальности мы поискали, где в России и СНГ хорошо стоят клапаны серии RE, поскольку это весьма новое решение по сравнению с традиционным. Оказалось, много где…

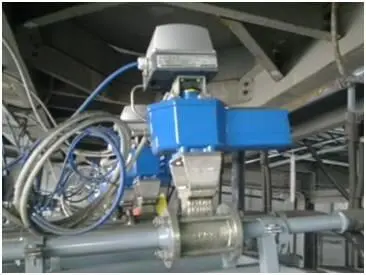

Рис. 19. Применение сегментных клапанов RA на содовом участке металлургического предприятия

Грамотное техническое описание и доказательная референтная база окончательно склонили специалистов предприятия в пользу сегментных клапанов.

Работа над коммерческими условиями поставки

Работа команды специалиста по инжинирингу и менеджера не заканчивается на выборе клапана. Необходимо изучить и финансовые возможности компании–потребителя и предложить наиболее выгодные условия поставки и финансирования. В нашем случае клиент не мог позволить себе приобретение всего пакета клапанов для реконструкции, который составлял свыше 500 клапанов и просил перенести часть поставки на следующий год.
