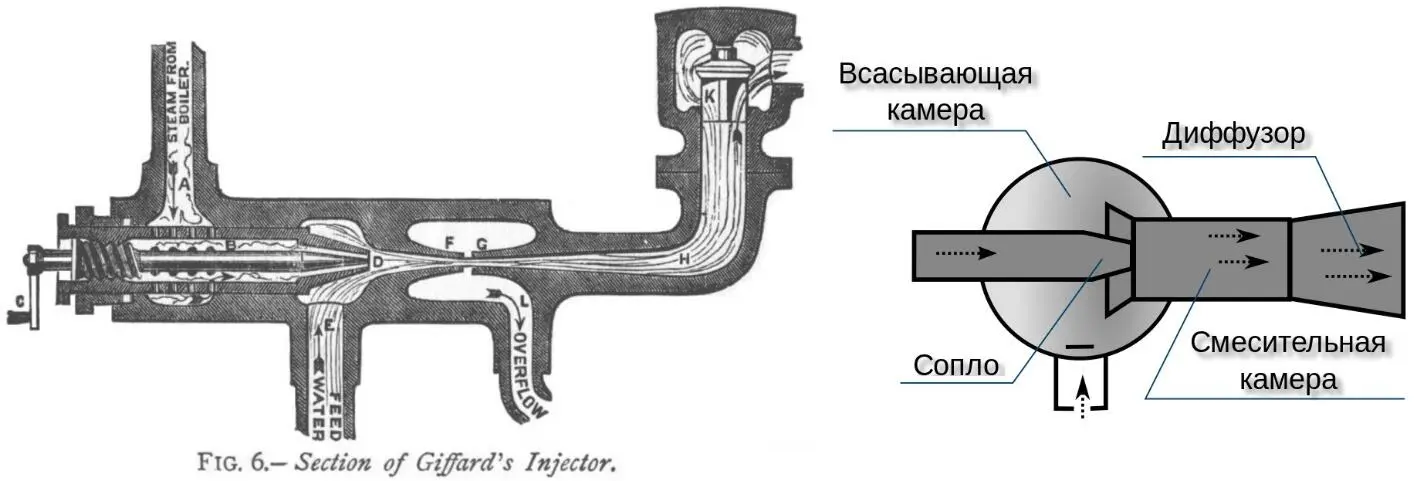

Паровой инжектор и эжектор.

Во-первых, посчитаем на сколько светильный газ легче воздуха. Если входящий в его состав водород в 14,5 раза легче воздуха, а его в оболочке шара Жиффара 50 процентов, то метан всего в 1,8 раза легче воздуха, а его там 34 процента. Угарный газ, вообще практически равен воздуху, а значит примерно 10 процентов оболочки это балласт. При принятой стандартной международной стандартной атмосферой принимается значение 1,2250 кг/м³, которая соответствует плотности сухого воздуха при 15 °С и давлении 101 330 Па. Значит если аэростат заполнен воздухом, то его масса равна 3062 килограмма, а если светильным газом, то всего 382 килограмма, и образуется подъемная сила в 2680 килограммов.

Через три года в 1855 году Анри Жиффар, видимо получив соответствующее финансирование совместно с кочегаром предпринял полёт на построенном им новом дирижабле ёмкостью 3700 м³, превосходящий предыдущий на 50 процентов, при длине 70 метров и наибольшем поперечнике в 10 метров, снабжённый более мощным паровым двигателем. Во время полёта оболочка дирижабля из-за конструктивных недостатков начала выскальзывать из сетки, к которой была прикреплена гондола, однако воздухоплавателям удалось плавно опуститься на землю до того, как оболочка окончательно отделилась.

В дальнейшем Жиффар приступил к разработке проекта дирижабля ёмкостью в 220000 м³ при длине 600 метров. Его скорость, по расчётам автора, должна была составлять до 72 км/ч. Паровая машина должна была питаться от двух котлов, топливом для одного из которых служил керосин 6 6 Керосин применяют как реактивное топливо в самолётах и ракетах (авиационный керосин), горючее при обжиге стеклянных и фарфоровых изделий, для бытовых нагревательных и осветительных приборов (керосин осветительный), в аппаратах для резки металлов, как растворитель (например, для нанесения пестицидов), в качестве рабочей жидкости в электроэрозионных станках, сырья для нефтеперерабатывающей промышленности. Горючая смесь жидких углеводородов с температурой кипения от +150 до +250 °C, прозрачная, бесцветная, слегка маслянистая на ощупь, получаемая путём прямой перегонки или ректификации нефти. , а для другого светильный газ из оболочки дирижабля. В процессе работы именно над двигателем для нового огромного дирижабля Анри Жиффар изобрёл паровой инжектор, получивший впоследствии широкое распространение в промышленности, так что решение одной задачи послужило локомотивом для многих других более практических. Благодаря этому изобретению Жиффар смог заработать значительное состояние. Однако обстоятельства (в частности, ухудшившееся зрение) воспрепятствовали реализации проекта громадного дирижабля, который был более рекламной акцией возможностей, нежели реальным техническим решением, или мы что-то не знаем, что знал Анри Жиффар.

В недалеком будущем от 1852 года, а именно 8 октября 1883 года, через полтора года с момента смерти Анри Жиффара, произошел полет другого талантливого французского авиатора Гастона Тиссандье – химика, метеоритика 7 7 Основы научной метеоритики заложил Эрнст Хладни (1756-1827), уже достаточно известный к тому времени немецкий физик-акустик. По совету своего друга, физика Г.Х. Лихтенберга, он занялся сбором и изучением описаний болидов, и сравнением этой информации с той, что была известна о найденных камнях. , воздухоплавателя, писателя и издателя. Он был вице-президентом французского Общества воздухоплавателей, профессором Политехнического Союза и кавалером ордена Почётного легиона.

Портрет Гастона Тиссандье (21 ноября 1883 года – 30 августа 1899 года) и его полет 8 октября 1883 года.

Создавал Гастон не один, а со старшим братом Альбером Тиссандье построили дирижабль в форме блимпа 8 8 Блимп – неизменяемость внешней формы достигается избыточным давлением несущего газа, постоянно поддерживаемым баллонетами – мягкими ёмкостями, расположенными внутри оболочки, в которые нагнетается воздух. веретенообразной формы, длиной 27 метров и диаметром 9 метров, c оболочкой объёмом 1060 м3. В баллоне присутствовал автоматический клапан для сброса избыточного давления, вызванный как излишним содержанием водорода, так и увеличением его объема от нагрева солнечным светом. Вес баллона не превышал 180 килограмм. Под оболочкой располагалась лёгкая и прочная открытая гондола в форме клетки, с каркасом из легкого бамбука, переплетённого по низу канатом и стянутого медной изолированной проволокой. Размер клетки 2х2 метра, высотой в 3 метра. Благодаря использованию облегченных материалов удалось добиться веса гондолы без оборудования всего в 100 килограммов.
