1. Включите прибор в сеть. При закрытой крышке кюветного отделения включите тумблер «Сеть» ( 6 ), расположенный на боковой поверхности прибора. Тумблер загорится красным светом. В нижней половине светового табло ( 2 ) сначала появится надпись «Прогрев прибора», затем надпись «Прогрев лампы». По истечении 10 мин фотометр выдаст звуковой сигнал и на табло появится надпись «Готов к работе. Введите режим».

2. Последовательным нажатием клавиши D на панели управления ( 3 ) выберите нужный режим измерения (А – оптическая плотность), который высветится в нижней части светового табло ( 7 ).

3. Установите нужную длину волны круглой ручкой ( 1 ), находящейся слева на передней панели прибора (значение длины волны высвечивается в верхней строке светового табло). Установку длины волны необходимо выполнять подводкой со стороны коротких волн к более длинным. Если при установке значение длины волны превысило требуемое, необходимо вновь вернуться на 20–30 нм к более коротким волнам и повторно аккуратно подвести к требуемому значению длины волны.

4. Промойте водой кюветы ( 11 ) и промокните их внутреннюю поверхность чистой фильтровальной бумагой. Снаружи также протрите их фильтровальной бумагой. Откройте крышку кюветного отделения ( 4 ). Налейте в кювету воду и установите ее строго вертикально в дальнее гнездо кюветодержателя. Исследуемый раствор налейте во вторую кювету и установите ее в ближнее гнездо кюветодержателя. При установке кювет нельзя касаться их рабочих поверхностей. Наличие загрязнений на рабочих поверхностях может привести к неверным результатам.

5. Ручку перемещения кювет ( 5 ) установите в крайнее левое положение.

6. Закройте крышку кюветного отделения.

7. Нажмите клавишу «#» на панели управления. В нижней части светового табло на верхней строке появится надпись «Градуировка» ( 8 ), а через 3–5 секунд надпись «Измерение». На нижней строке появится измеренное значение оптической плотности холостой пробы (воды), например «А = 0,000» ( 9 ). Оно должно составлять 0,000±0,002. Если значение А имеет большее отклонение от нуля, необходимо повторно провести градуировку (нажать «#»).

8. Ручку перемещения кювет установите вправо до упора. Через несколько секунд на нижней строке появится значение оптической плотности исследуемого раствора, например «А = 0,230» ( 10 ). Запишите полученное значение оптической плотности в рабочую тетрадь.

9. После завершения работы выключите прибор нажатием тумблера «Сеть» и отключите прибор из сети.

Термоблок предназначен для нагревания проб в пробирках и виалах в заданном температурном режиме.

ВАЖНО: прибор работает без заполнения ячеек водой. Заполнение водой опасно для жизни!

Термоблок ПЭ-4020. Общий вид.

1 – тумблер «Сеть»

2 – кнопка «Установка/работа»

3 – кнопки установки температуры

4 – ячейки для пробирок

5 – световое табло

6 – световой индикатор работы

1. Включите тумблер «Сеть» ( 1 ). Тумблер загорится красным светом.

2. Используя кнопки установки температуры ( 3 ) выставите на световом табло ( 5 ) требуемый температурный режим.

3. Нажмите кнопку «Установка/работа» ( 2 ). После этого начнется нагрев ячеек. Световой индикатор работы ( 6 ) станет мигать красно-зеленым цветом, а на световом табло высветится текущая температура в ячейках, которая будет постепенно увеличиваться, пока не достигнет заданного значения. После этого термоблок будет работать в режиме поддержания заданной температуры.

4. После достижения заданной температуры установите пробирки с исследуемыми растворами в ячейки термоблока ( 4 ) и оставьте их в течение необходимого срока инкубации.

5. После завершения работы выключите прибор нажатием тумблера «Сеть» и отключите прибор из сети.

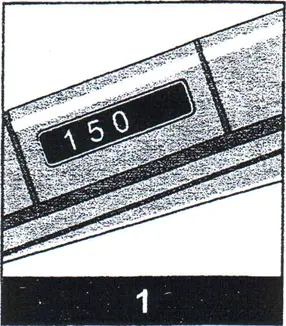

1. Объем дозирования отображается на цифровом дисплее на рукоятке пипетки (рис. 1).
