Итальянец Галилео Галилей стал именно тем человеком, который в 1609 году изобрел оптический прибор с двумя линзами (рассеивающей и собирательной), положив тем самым начало истории биноклей. Первый созданный им бинокль обладал небольшим увеличением, наши современники пользуются такими в театрах (театральный бинокль). Последующие опыты, продолженные в 1610 году, дали возможность ученому создать более мощные оптические приборы, способные увеличить объект в 20, 30 и более раз. В таких приборах используют две линзы: одна собирает лучи света, формирующие изображение (объектив), а другая рассеивает их (окуляр). Бинокли с таким типом конструкции называют именем их первооткрывателя – галилеевскими.

Бинокль, созданный Галилеем, был прост и давал достаточно четкое изображение, но как измерительный прибор, применяться он не мог. Чтобы качество изображения было более высоким, изобретение Галилея необходимо было усовершенствовать.

Призменная оптика, изобретенная Кеплером в 1611 году, стала началом истории создания современного бинокля. Пользуясь призменным биноклем, уже можно было измерить расстояние, также у него увеличился угол обзора. Однако новый тип устройства имел некоторый недостаток: изображение подавалось в перевернутом виде. Учеными-оптиками из Франции, Германии, России (независимо друг от друга) была предпринята попытка использовать более сложную систему призм, что дало положительные результаты – удалось вернуть прямой вид картинке.

Следующая веха в истории бинокля была заложена Джоном Доллондом. Он изобрел ахроматический объектив. В 1757 году он смог получить преломление света без применения воды и стеклянных линз и предпринимал попытки получить этот результат комбинацией разных стекол.

На призменную систему получил патент итальянец Игнацио Порро в 1854 году. В XIX веке (1860-е годы) в Париже он совместно с Хоффманом занимался созданием монокуляров, призменная система которых полностью соответствует той, которую имеют сейчас современные модели биноклей. Первые бинокли, разработанные ученым Эрнстом Аббе и основателем фабрики оптических систем, инженером Карлом Цейсом, поступили в продажу в 1894 году. Они имели привлекательный дизайн и давали достаточно резкое изображение.

Кроме призмы Порро, в биноклях может применяться система «roof» без смещения окуляра. Ее принцип работы аналогичен телескопам, по сути, такие бинокли являются двумя параллельно соединенными трубами телескопа. Таким образом, существует два вида призменных биноклей:

«Порро» – с применением призмы PORRO (названа в честь изобретателя Игнацио Порро). В этой оптической схеме половина одной призмы перекрыта другой, повернутой к ней на 90 градусов. В биноклях такого типа окуляр и объектив находятся на разных уровнях. Классические призмы Porro-типа имеют объектив с окуляром, которые располагаются ступенчато, при этом обеспечивается пластичность, но бинокль выглядит более громоздким. Такая форма (расстояние между объективами больше межокулярного) обеспечивает лучшее качество изображения. «Руф» – с применением призмы ROOF (двух видов – призма Аббе-Кенига и призма Шмидта-Пехана) – система сложнее предыдущей. Одна призма полностью закрывает другую. Бинокли с такой оптикой более компактные, однако и более дорогие. Roof-системы более компактны, дешевы и легки за счет расположения всех элементов на одной оси, но пользовательские характеристики у них несколько хуже.

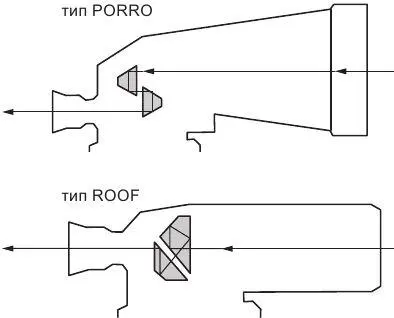

Два типа оптических систем, применяемых в биноклях

В зависимости от того, по каким характеристикам классифицировать бинокли, их существует несколько.

Если отталкиваться от размеров, то существует два основных вида – классический бинокль (может иметь фиксированную и переменную кратность) и компактный бинокль (тоже может иметь фиксированную и переменную кратность.)

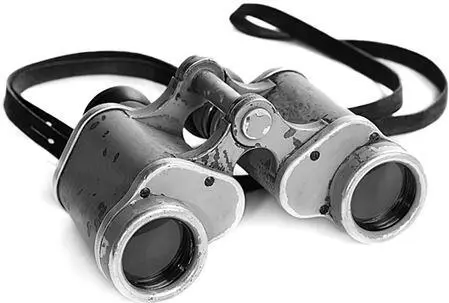

Старый военный немецкий бинокль

Компактные бинокли меньше классических, поэтому они удобны в использовании для охотников и туристов и других категорий пользователей. Однако сфера применения классических биноклей шире – тот же туризм, охота, спортивные соревнования, мореходство, военное дело, наблюдение за небом и другие сферы человеческой деятельности.
