Генрих Альтшуллер - Крылья для Икара. Как решать изобретательские задачи

В начале 70-х годов Общественная лаборатория методики изобретательства при Центральном Совете ВОИР составила такую «коллекцию». В объединении «Петрозаводскмаш» имени В. И. Ленина на основе этой «коллекции» впервые в стране был составлен альбом, в котором каждый прием был проиллюстрирован наглядными примерами. Чуть позже аналогичный альбом издали в Дубне для изобретателей и рационализаторов Объединенного института ядерных исследований. Теперь такими альбомами пользуются во многих городах. Надо подчеркнуть, что альбом — всего лишь основа «коллекции». «Охота» за новыми примерами и пополнение «коллекции» — занятие азартное, как и всякое коллекционирование. Хорошая находка не только приносит «коллекционеру-изо-бретателю» радость, но и дает ему новый инструмент для решения творческих задач.

Почти каждый «принцип» включает несколько приемов. Взять хотя бы «принцип перехода в другое измерение». В него входит целая группа приемов:

A. Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться в двух измерениях (т. е. на плоскости). Соответственно задачи, связанные с движением (или размещением) объектов в одной плоскости, устраняются при переходе к пространству трех измерений.

Б. Многоэтажная компоновка объектов вместо одноэтажной.

B. Наклонить объект или положить его «набок».

Г. Использовать обратную сторону данной площади.

Д. Использовать оптические потоки, падающие на соседнюю площадь или на обратную сторону имеющейся площади.

Сейчас нам важно отметить другое: хороший список должен включать только сильные и современные приемы. Например, прием перестановки частей объекта не входит в список, так как для современных сложных задач он слабоват. «Играя в кубики», мы

Как видите, здесь целая группа приемов, хотя все они объединены общей идеей. Поэтому в списке — если считать не группы (принципы), а отдельные приемы — около ста приемов 1 1 Полный текст списка приемов с примерами см.: А. Б. Селюцкий, Г. И. Слугин. Вдохновение по заказу. Петрозаводск, «Карелия», 1977; Г. Альтшуллер. Алгоритм изобретения. Изд. 2. «Московский рабочий», 1973. .

Работа над пополнением списка продолжается. Количество исследованных авторских свидетельств и патентов приближу к 70 тысячам. Удалось обнаружить еще десяток приемов. Они пока еще не очень типичны и используются редко, это своего рода изобретательская экзотика. О некоторых из них мы расскажем.

использовали только одну, достаточно сильную разновидность этого приема: вывернуть объект шиворот-навыворот, и эта разновидность входит в список как один из частных случаев приема 13. Список должен быть компактным, нет смысла раздувать его за счет включения приемов слабых, устаревших или узкоспециальных. Правда, у читателя может возникнуть вопрос: а если составить полный список приемов и вложить его в память ЭВМ или хотя бы сделать справочник? Об этом мы еще поговорим. Пока надо разобраться с другим вопросом: допустим, список — полный или неполный, большой или краткий — составлен; что это даст изобретателю?

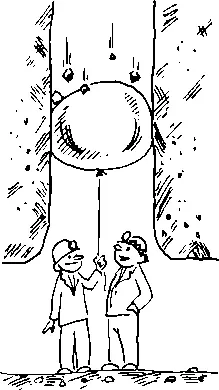

А вот что. Некоторые задачи трудны, если их решать, не зная приемов, с помощью же приемов они легко решаются. Возьмем хотя бы задачу 6 о крышке для дымовой трубы. В списке есть прием 29: использовать надувные конструкции. А в «коллекции» примеров — такая информация: «При ремонтных работах в шахтах, особенно в вертикально восстающих штреках, часто приходится работать под градом камней, грозящих проломить голову. Шведские инженеры предложили оригинальный способ защиты от каменного дождя, не требующий ни длительной подготовки, ни сложного оборудования. Шахтеры просто-напросто берут с собой нейлоновый баллон и надувают его у себя над головой. Баллон плотно заполняет собой все сечение и образует надежную защиту от камней, падающих с высоты до 25 метров. Надувать баллон , Гхт—т- СЛаб 0, чтобы он лучше пружинил» («Изобретатель и ра-лю'нализатор», 1967, № 2, с. 23). А по авторскому свидетельству № 628 026 эластичную надувную оболочку используют для заделывания пробоин в корпусе корабля. Подсказка предельно ясная: если надувным баллоном можно закрыть «колодец» в шахте и пробоину в корпусе корабля, подобным баллоном можно закрыть и дымовую трубу. Правда, возникает вопрос: как поднять баллон к вершине трубы? Но это совсем уж легкая задача, да и прием 8 дает новую подсказку: баллон надо наполнить легким газом, он сам поднимется. А опускать баллон можно с помощью прикрепленного к нему легкого тросика. Эта идея (технические детали мы сейчас опускаем) положена в основу патента США № 3 232 207.
