Однако первым коммерческим применением транзисторов было их использование в слуховых аппаратах. В память о многолетней работе Александра Белла с глухими людьми корпорация AT&T разрешила изготовителям слуховых аппаратов применять транзисторные технологии, не платя за использование патентов. Первый транзисторный телевизор был выпущен в 1960 году, и сегодня ламповых приборов практически не найти. (Хотя некоторые меломаны и электрогитаристы по-прежнему предпочитают ламповые усилители их транзисторным аналогам.)

В 1956 году Шокли покинул Bell Labs, чтобы основать компанию Shockley Semiconductor Laboratories. Он переехал в Пало-Альто (Калифорния), где вырос. Его компания стала первым местным предприятием, работающим в данном направлении. Со временем в этой местности появились другие полупроводниковые и компьютерные компании, а область к югу от Сан-Франциско теперь неофициально называется Кремниевой долиной.

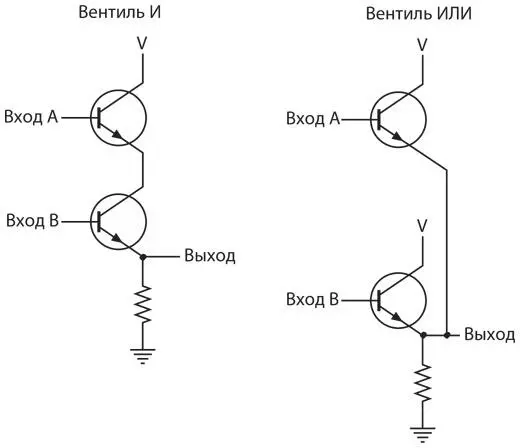

Вакуумные лампы изначально разрабатывались для применения в усилителях, однако их также можно было использовать в качестве переключателей в логических вентилях. То же самое касается транзистора. На следующем рисунке изображен вентиль И на основе транзисторов, структура которого напоминает версию с реле. Только когда входы A и B равны логической единице, то есть на базу подается положительное напряжение, оба транзистора проводят ток, а выход равен 1. Резистор при этом предотвращает короткое замыкание.

Соединив два транзистора так, как показано на схеме справа, вы получите вентиль ИЛИ. В вентиле И эмиттер верхнего транзистора соединен с коллектором нижнего. В вентиле ИЛИ коллекторы обоих транзисторов подключены к источнику питания. Эмиттеры соединены между собой.

Как видите, все, что мы узнали о создании логических вентилей и других компонентов из реле, справедливо и для транзисторов. Реле, лампы и транзисторы изначально разрабатывались в основном для усилителей, однако из них можно собрать логические вентили для компьютеров. Первые транзисторные компьютеры были созданы в 1956 году, и спустя несколько лет лампы перестали применяться.

Транзисторы, безусловно, делают компьютеры более надежными, компактными и экономичными. Но облегчают ли они процесс сборки ?

На самом деле нет. Разумеется, транзистор позволяет уместить больше логических вентилей в меньшем пространстве, однако вам по-прежнему придется беспокоиться о соединении всех этих компонентов. Соединить транзисторы в логические вентили так же сложно, как реле и вакуумные лампы. Этот процесс усложняется еще и меньшим размером, а также тем, что транзисторы труднее держать. Если бы вы решили собрать компьютер, описанный в главе 17, и массив RAM емкостью 64 килобайт из транзисторов, то б о льшая часть времени на этапе проектирования была бы потрачена на разработку некой структуры, где бы крепились все компоненты. Основной физический труд сводился бы к утомительному соединению миллионов транзисторов.

Как мы уже выяснили, существуют определенные комбинации часто встречающихся транзисторов. Пары транзисторов почти всегда соединены в вентили. Из вентилей часто собираются триггеры, сумматоры, селекторы или дешифраторы. Триггеры объединяются в многобитные защелки или массивы RAM. Собрать компьютер было бы проще, если бы транзисторы были предварительно объединены в распространенные конфигурации.

Эту идею, по-видимому, впервые предложил британский физик Джеффри Даммер, который в ходе выступления в мае 1952 года сказал: «Я хотел бы заглянуть в будущее. С появлением транзистора и работ по полупроводникам в целом сегодня, по-видимому, можно ставить вопрос о создании электронного оборудования в виде твердого блока без каких-либо соединительных проводов. Этот блок может состоять из слоев изолирующих, проводящих, преобразующих сигнал из переменного в постоянный и усиливающих сигнал материалов. Задание электронных функций компонентов и их соединение должным образом может быть выполнено путем вырезания участков отдельных слоев».

Однако на создание работающего продукта ушло еще несколько лет.

Ничего не зная о прогнозе Даммера, в июле 1958 года Джек Килби из компании Texas Instruments подумал, что на одном кристалле кремния можно объединить несколько транзисторов, а также резисторы и другие электрические компоненты. Шесть месяцев спустя, в январе 1959 года, практически та же идея возникла у Роберта Нойса (1927–1990). Сначала Нойс работал в компании Shockley Semiconductor Laboratories, но в 1957 году он и еще семеро ученых покинули ее, чтобы основать корпорацию Fairchild Semiconductor Corporation.
