Процесс извлечения команды из памяти называется выборкой команды . Каждая команда в нашем сумматоре занимает три байта, и она извлекается из памяти по одному байту за раз; для извлечения команды требуются три цикла синхросигнала, для всего командного цикла — четыре. Эти изменения, безусловно, усложняют систему управляющих сигналов.

Когда сумматор производит серию действий в соответствии с кодом, это называется выполнением команды . Однако это не значит, что машина живая . Она не анализирует машинный код и не решает, что ей делать. Каждый машинный код просто особым образом запускает различные управляющие сигналы, заставляя машину выполнять различные действия.

Важно: расширение функционала сумматора приводит к замедлению его работы. При той же частоте осциллятора машина складывает числа в четыре раза медленнее по сравнению с первым сумматором, описанным в этой главе. Это проявление инженерного принципа «Бесплатных завтраков не бывает» [20], смысл которого в том, что улучшение одного аспекта машины приводит к ухудшению другого.

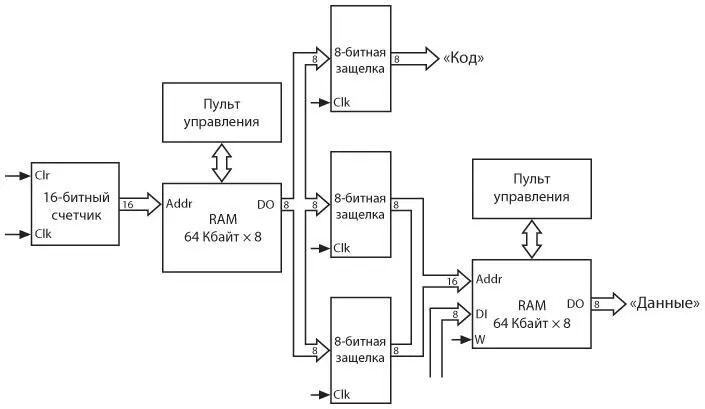

Если бы вы на самом деле собирали такой сумматор из реле, то основными компонентами схемы, очевидно, были бы два массива RAM емкостью 64 килобайта. В самом начале вы, вероятно, сэкономили на этих компонентах, решив, что пока можете обойтись одним килобайтом памяти. Если бы вы были уверены, что сохраните все данные в ячейках с 0000h по 03FFh, то могли бы спокойно использовать память емкостью менее 64 килобайта.

Впрочем, вы, вероятно, не в восторге от необходимости использовать два массива RAM. На самом деле это необязательно. Я ввел два массива RAM (один с кодами и один с данными) для того, чтобы архитектура сумматора была максимально понятной и простой. Но сейчас, когда мы решили, что каждая команда будет занимать три байта (причем второй и третий байты будут содержать адрес, где находятся данные), нам не нужны два отдельных массива RAM. Коды команд и данные можно хранить в одном массиве.

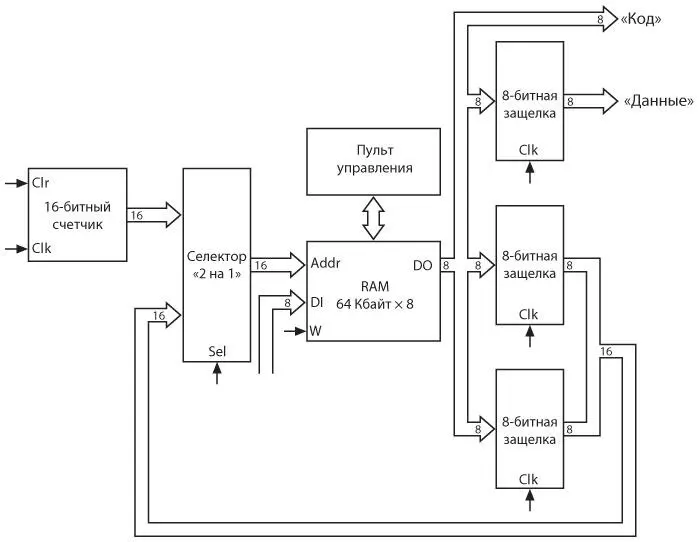

Чтобы реализовать это, нужен селектор «2 на 1» для определения способа адресации массива RAM. Как правило, один адрес, как и раньше, подается на вход селектора с 16-битного счетчика. Выход DO массива RAM по-прежнему подключен к трем защелкам, в которых сохраняются код команды и два байта адреса, сопровождающего каждую команду. Однако 16-битный адрес подается и на второй вход селектора «2 на 1». После сохранения этого адреса в защелках селектор передает его на адресный вход массива RAM.

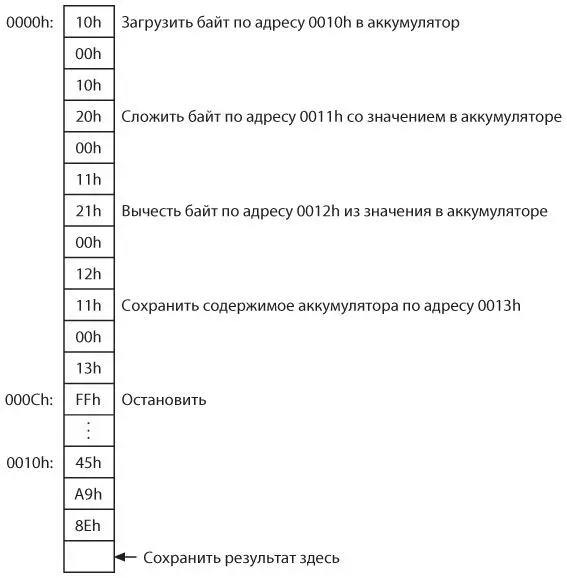

Мы значительно продвинулись. Теперь можно ввести команды и данные в один массив RAM. Например, на следующей диаграмме показан процесс сложения двух 8-битных чисел и вычитания из полученной суммы третьего числа.

Как обычно, команды сохраняются начиная с адреса 0000h, поскольку именно с этой ячейки счетчик начинает адресацию массива RAM после обнуления. Последняя команда «Сохранить» хранится по адресу 000Ch. Мы могли бы сохранить три числа и результаты в любом месте массива RAM (разумеется, за исключением первых 13 байт, поскольку они заняты кодами команд), однако решили остановиться на данных, начиная с ячейки по адресу 0010h.

Предположим, что нам понадобилось прибавить к результату еще два числа. Можно, конечно, заменить все только что введенные команды новыми, но мы не хотим этого делать. Возможно, мы предпочли бы после выполнения этих команд просто выполнить новые, заменив перед этим код команды «Остановить» кодом новой команды «Загрузить» в ячейке 000Ch. Однако нам требуются две новые команды «Сложить», команда «Сохранить» и новая команда «Остановить». Единственная проблема: в ячейке 0010h хранятся данные. Их необходимо переместить дальше, изменив при этом ссылающиеся на них команды.

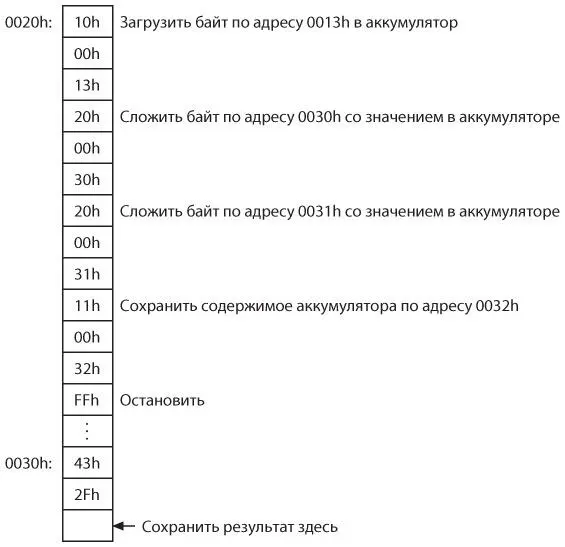

Может показаться, что объединение кода и данных в одном массиве RAM не было такой уж хорошей идеей. Уверяю вас, рано или поздно такая проблема обязательно бы возникла. Так что давайте решим ее. В данном случае можно попробовать ввести коды новых команд, начиная с адреса 0020h, а новые данные — с адреса 0030h.

Обратите внимание: первая команда «Загрузить» ссылается на ячейку 0013h, в которой хранится результат первого расчета.
