Нам не хватает программного обеспечения. При первом включении или перезагрузке микропроцессор обращается к машинному коду, начиная с ячейки памяти с определенным адресом. В случае Intel 8080 это 0000h. При включении правильно спроектированного компьютера адрес памяти должен содержать машинную инструкцию (вероятно, первую из многих).

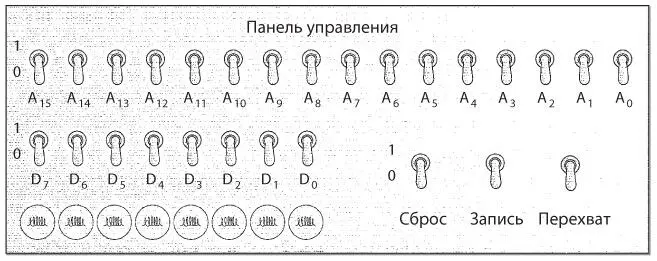

Как эта инструкция туда попадает? Процесс записи программного обеспечения в новый компьютер является, вероятно, одним из наиболее запутанных этапов. Один из способов решения этой задачи предполагает использование пульта управления, аналогичного описанному в главе 16, где он применялся для записи байтов в оперативную память и их последующего считывания.

В отличие от описанного ранее пульта управления, этот имеет переключатель «Сброс», который подключен к одноименному входу микропроцессора. Пока этот переключатель замкнут, микропроцессор ничего не делает. После размыкания переключателя микропроцессор обращается к машинному коду.

Чтобы использовать этот пульт управления, замкните переключатель «Сброс» для остановки микропроцессора, а переключатель «Перехват» — для перехвата управления адресными линиями и линиями данных шины. Теперь вы можете использовать переключатели с A0 по A15 для указания 16-разрядного адреса памяти. Лампочки с D0 по D7 показывают 8-битное содержимое этого адреса. Чтобы записать сюда новое значение, введите нужный адрес с помощью переключателей с D0 по D7, а затем последовательно замкните и разомкните переключатель «Запись». Закончив ввод новых данных в память, разомкните переключатели «Перехват» и «Сброс», и микропроцессор начнет выполнять программу.

Таким образом следует вводить первые машинные инструкции в только что собранный компьютер. Разумеется, это потребует больших усилий. Безусловно, время от времени вы будете ошибаться. Пальцы покроются мозолями, мозги закипят, но это издержки профессии.

Когда на дисплее увидите результаты работы своих программ, все усилия будут вознаграждены. Текстовый дисплей, который мы собрали в предыдущей главе, имеет видеопамять емкостью один килобайт для хранения текстов в кодировке ASCII объемом 25 строк по 40 символов каждая. Программа записывает данные в эту память так же, как в любую другую.

Однако вывести результат программы на дисплей не так просто, как может показаться. Например, если ваша программа совершает некоторые вычисления, в результате которых получается 4Bh, вы не можете просто записать это значение в видеопамять. В этом случае на экране отобразилась бы буква K , поскольку именно ей соответствует код ASCII 4Bh. Вместо этого вам нужно записать в видеопамять два символа ASCII: 34h — код ASCII для цифры 4 и 42h — код ASCII для буквы B . Каждая тетрада 8-битного результата — шестнадцатеричное значение, которое должно отображаться на экране.

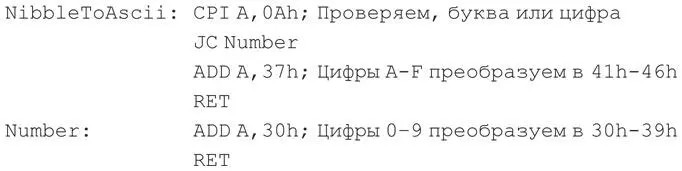

Вероятно, придется написать небольшую подпрограмму для выполнения этого преобразования. Приведем одну из таких подпрограмм на языке ассемблера для микропроцессоров 8080, которая преобразует записанную в аккумуляторе тетраду (предполагается, что это значение находится в диапазоне от 00h до 0Fh включительно) в соответствующий ей код ASCII.

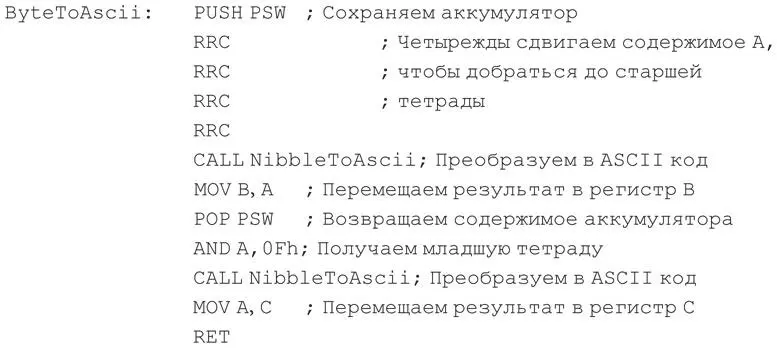

Следующая подпрограмма дважды вызывает подпрограмму NibbleToAscii для преобразования байта, записанного в аккумуляторе A, в две цифры ASCII и их записи в регистры B и C.

Эти подпрограммы теперь позволяют отобразить на дисплее байт в шестнадцатеричном формате. Если захотите преобразовать значение в десятичный формат, потребуется еще немного поработать. На самом деле этот процесс похож на то, как люди переводят значение из шестнадцатеричной системы счисления в десятичную путем многократного деления на 10.

Помните: фактически вы не вводите в память эти программы на ассемблере. Вместо этого вы пишете их на бумаге, а затем преобразуете в машинный код, который вводите в память. Мы продолжим заниматься такой «ручной сборкой» вплоть до главы 24.

Несмотря на то что с аппаратной точки зрения пульт управления прост, им неудобно пользоваться. Это наихудший из когда-либо разработанных способов ввода и вывода данных. Досадно, что нам хватило ума собрать с нуля собственный компьютер, но теперь мы вынуждены вводить значения в двоичном формате. Так что первым делом следует избавиться от пульта управления.
