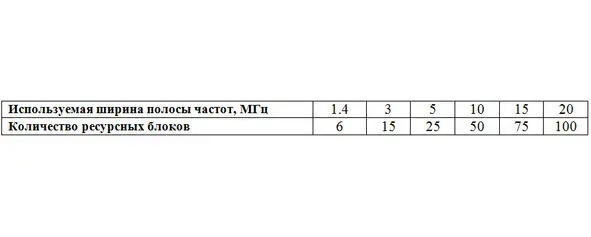

Таблица 2.9. Количество измерительных точек и частотные интервалы для измерения различных значений ширины полосы частот

Занимаемой полосой частот называется полоса частот определенной ширины, за нижним и верхним пределами которой средняя излучаемая мощность составляет не более, чем по 0.5% от полной средней излучаемой мощности соответственно. Целью тестирования является проверка того, что предоставляемые услуги связи занимают не больше отведенной для них ширины полосы частот в соответствии с минимальными требованиями, указанными в таблице 1.4.

Перед началом тестирования необходимо обеспечить нормальные условия среды тестирования. Допустимые значения соответствующих параметров окружающей среды указаны в таблице 2.6. В режиме работы с одной несущей тестированию подлежат радиочастотные каналы нижнего, среднего и верхнего положений в рабочем диапазоне частот соответственно. В режиме работы с использованием функции объединения несущих при выполнении различных операций со смежными участками спектра частот тестированию подлежат радиочастотные каналы объединенной полосы частот нижнего, среднего и верхнего положений в используемых частотных диапазонах соответственно каждой поддерживаемой рабочей полосы частот.

Для проведения тестирования необходимо соединить измерительное оборудование с антенным коннектором базовой станции в соответствии с общей схемой рабочего места, приведенной в приложении I.1.1 спецификации ETSI TS 136.141. Для базовых станций, поддерживающих работу только с одной несущей, необходимо произвести настройку параметров каналов физического уровня в соответствии с E-TM1.1 и установить номинальную выходную мощность. Для базовых станций, поддерживающих работу с использованием функции объединения несущих при выполнении различных операций со смежными участками спектра частот, необходимо настроить параметры каналов физического уровня в соответствии с E-TM1.1 для всех несущих, выбрать необходимую тестовую конфигурацию и установить соответствующие ей параметры мощности, указанные в пп. 4.10 и 4.11 спецификации ETSI TS 136.141.

Процедура тестирования включает в себя следующие шаги.

Во-первых, необходимо измерить спектр излучения передаваемого сигнала при использовании не менее, чем указанного в таблице 2.10 количества измерительных точек, и соответствующих частотных интервалов измерений для каждого значения ширины полосы частот. Выбираемая полоса разрешения фильтра анализатора спектра частот должна быть не больше 30 кГц.

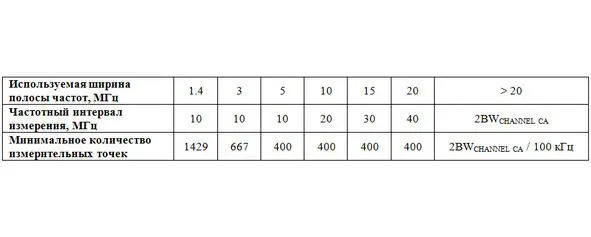

Таблица 2.10. Количество измерительных точек и частотные интервалы для измерения различных значений ширины полосы частот

В таблице 2.10 2BW CHANNEL CA – это значение ширины объединенной полосы частот при использовании функции объединения несущих.

Рекомендации по возможному варианту настройки анализатора спектра приведены в пп. 6.6.1.4.2 спецификации ETSI TS 136.141.

Во-вторых, необходимо вычислить значение полной излучаемой мощности (используя размерность в Вт) всех измерительных ячеек в пределах частотного интервала измерения.

В-третьих, необходимо определить самую низкую частоту f1, для которой суммарная мощность всех измерительных ячеек от начала частотного интервала измерения до частоты f1 будет равна 0.5% полной излучаемой мощности.

В-четвертых, необходимо определить самую высокую частоту f2, для которой суммарная мощность всех измерительных ячеек от частоты f2 до конца частотного интервала измерения будет равна 0.5% полной излучаемой мощности.

В-пятых, необходимо вычислить значение ширины занимаемой полосы частот, соответствующее разности f2 и f1.

При тестировании в какой-либо полосе частот базовых станций, способных работать в нескольких полосах частот, необходимо на время проведения теста деактивировать несущие в прочих полосах частот. Также следует учесть, что при тестировании базовых станций, работающих в нескольких полосах частот при использовании раздельных антенных коннекторов, не задействованные антенные коннекторы на время проведения теста должны быть отключены. Занимаемая полоса частот для каждой несущей должна быть меньше соответствующего значения, указанного в таблице 2.9. При использовании функции объединения несущих для выполнения различных операций со смежными участками спектра ширина занимаемой полосы частот должна быть не больше ширины объединенной полосы частот, определяемой в соответствии с рекомендациями пп. 5.6 спецификации ETSI TS 136.141.
