Батыр Каррыев - Вот пришло землетрясение. Факты, причины, гипотезы и последствия

Точку, в которой начинается подвижка в земных недрах, принято называть фокусом или гипоцентром землетрясения. Её проекция на земную поверхность именуется эпицентром, а кратчайшее расстояние между гипоцентром и дневной поверхностью принимается за глубину положения очага землетрясения. Область проявления наиболее сильных колебаний называется эпицентральной. Её размеры зависят от глубины очага и мощности землетрясения (сброшенной энергии), которую чаще всего определяют по шкале Рихтера.

Землетрясения отличаются между собой по объёму вовлечённых в движение массивов породы, глубине очага и местонахождению. Чтобы отличать их друг от друга используются различные косвенные способы определения их энергии.

Это понятно, ведь непосредственно измерить выделившуюся при землетрясении энергию вряд ли когда-нибудь удастся. Поэтому используются оценки полученные по характеристикам записанных от них сейсмических колебаний. После начала подземных ядерных испытаний эти оценки были значительно уточнены поскольку стало возможным соотнести точно известную мощность заряда с вызываемым им сейсмическим эффектом.

Широко распространена шкала магнитуд по Рихтеру. Она основана на измерении энергии излученных очагом землетрясения сейсмических волн в зависимости от расстояния до него. По шкале Рихтера землетрясения могут иметь магнитуды от 1 до 9.

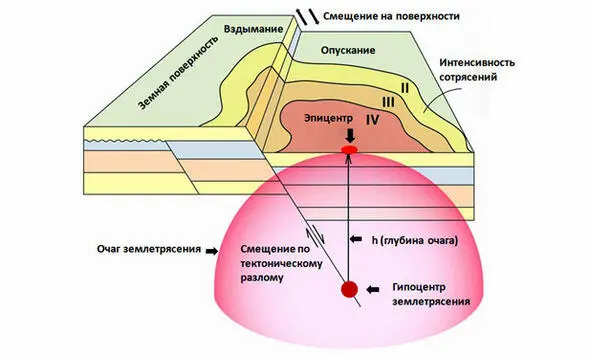

Основные характеристики землетрясения – гипоцентр, эпицентр и очаг, разным цветом на земной поверхности выделены области равной интенсивности – сотрясений вызванных смещением по тектоническому разлому.

В 1935 году американский учёный Чарльз Рихтер для сравнения землетрясений по их энергии предложил безразмерную логарифмическую шкалу известную как «Шкала Рихтера». За нулевую точку отсчета в ней принята энергия, необходимая для подъема груза весом десять тонн на высоту в один метр (10000 кг/м). Стандартное землетрясение, соответствующее нулевой магнитуде по формуле Рихтера, это землетрясение, при котором максимальная амплитуда записи на сейсмографе Вуда-Андерсона равна 1 мкм на расстоянии ста километров от эпицентра.

Число в шкале Рихтера принято писать арабскими цифрами от 1 до 9. Оно называется магнитудой «М» от английского слова «Magnitude» произошедшего от латинского «magnitudo» т.е. величина. Таким образом, магнитуда косвенно характеризует величину выделяемой очагом землетрясения энергии и не зависит от глубины положения его очага и расстояния до сейсмической станции.

Во время землетрясений выделяется колоссальная энергия. Например, энергия землетрясения в Перу 1970 года была равна всему потреблению электроэнергии в США за сутки. Землетрясение с М=5 излучает 10 19 эрг, с М=7 – 10 22 эрг, а гипотетическое с М=9 уже 10 25 эрг. Иными словами, сейсмическая энергия землетрясения с М=7 в тысячу раз больше, чем у землетрясения с М=5, а с М=9 уже в миллионы.

Магнитуда Токийского землетрясения 1923 года по шкале Рихтера была 8.3, Ашхабадского 1948 года – 7.3, Чилийского 1960 года 8.5, Ташкентского 1966 года – 5.6, Спитакского 1978 года – 7.0, землетрясения в Грузии 1991 года – 7.2.

Поскольку энергия и глубина очагов этих землетрясений различались, то и вызванные ими на поверхности сотрясения были разной силы (интенсивности). Их очаги располагались на разной глубине от земной поверхности и на разном удалении от крупных населённых пунктов соответственно их разрушающий – поражающий эффект для них был различен.

Оценка силы колебаний – интенсивности сотрясений на земной поверхности производится отличными от измерения энергии землетрясения способами с использованием т.н. макросейсмических шкал. До появления инструментов для записи сейсмических колебаний их использовали для оценки силы землетрясения в баллах. Они применяются и сейчас в целях определения необходимой сейсмостойкости инженерных сооружений. Правда, в расчетах уже используются не баллы, а ожидаемые или проявившиеся на земной поверхности ускорения.

В России применяется 12-ти балльная макросейсмическая шкала МSK-64 (см. Приложение). По ней сотрясения поверхности называют неощутимыми при интенсивности до III баллов, ощутимыми, если они превышают III балла, сильными до VII баллов, разрушительными при VII – VIII баллах и катастрофическими начиная с IX и выше.
