На рисунке 2 приводятся построенные текущие записи разности координат. Отрицательные значения показаний гистограмм разности (рисунок 1) и текущих значений разности координат (рисунок 2) показывают, что плоскости наблюдаемых эффектов глубины изображений располагаются далее плоскости монитора компьютера ай-трекера. Особо отметим выбросы амплитуды показаний рисунке 2. Не анализируя причин возникновения, отметим, что их продолжительность не превышала 40 мс. Как правило, они попадают под условия, когда разность ДХ приближается к значению межзрачкового расстояния испытуемого. Они отмечены стрелками на рисунке 1. Анализ показывает, что при таких условиях кратковременно фиксируются протяженное восприятие эффектов возникновения глубины.

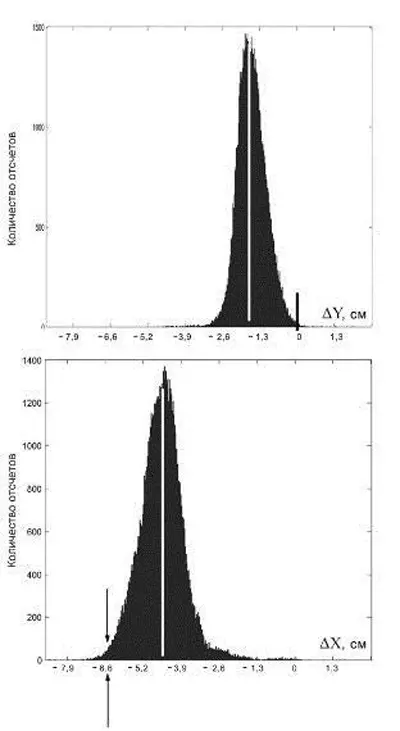

Рис. 1.Контуры гистограмм разности

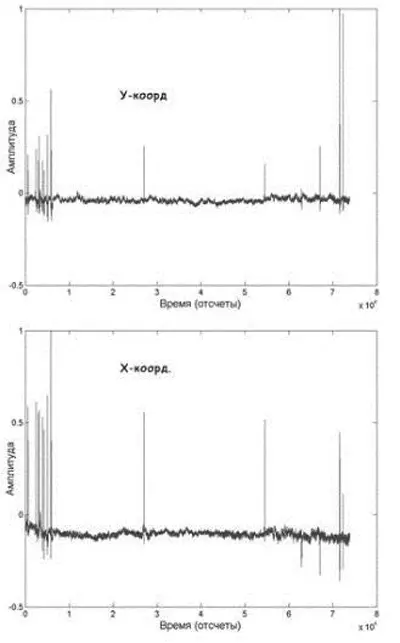

Рис. 2. Текущие значения разности по X и Y-координатам Х и Y-координат

Допустим, что операторы или летчики на экранах своих мониторов наблюдают эффекты глубины, тогда возникают проблемы с оперативностью принятия решения.

Возникновение стационарных и нестационарных условий восприятия глубины плоскостного изображения представлено и в патенте № 2532401 (Антипов, Жегалло, 20146). В материалах изобретения приводятся спектрограммы условий восприятия плоскостного изображения. Показано, что среднее время фиксации правого глаза превышает показания для левого глаза почти в два раза.

Доказательство величины наблюдения глубины и объема, сопоставимой с уровнем восприятия растровых 3D-изображений, стереоглубины стереограмм в условиях фузии описано в содержании патента № 2538452 (Антипов, Жегалло, 2015). В пунтке 1 формулы анализируется гистограмма разности при восприятии глубины растрового 3D-изображения (рисунок 3). Далее она сопоставляется с гистограммой разности при восприятии глубины феномена плоскостного изображения (рисунок 4).

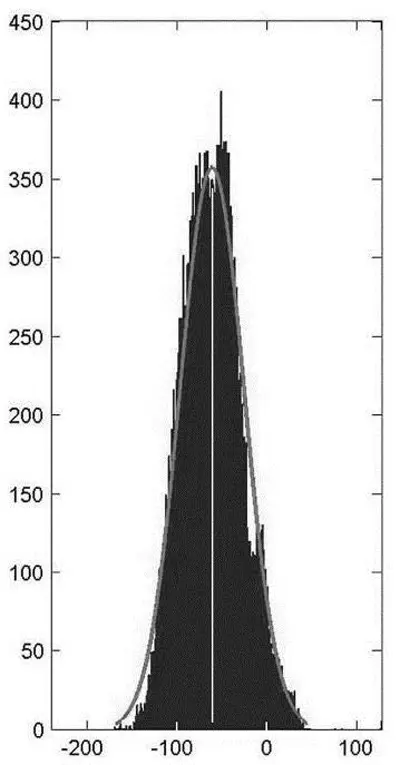

Рис. 3.Гистограмма разности восприятия растрового изображения

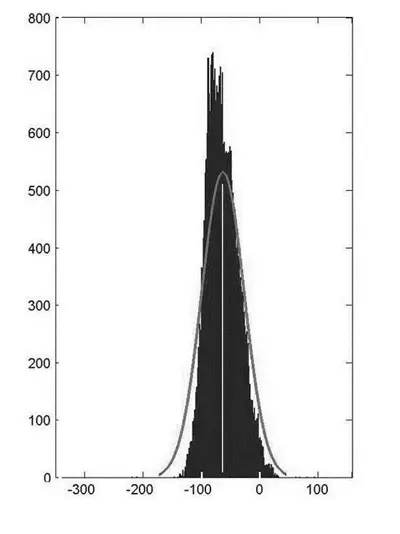

Рис. 4.Гистограмма разности восприятия 2D изображения

На рисунках 3 и 4 видно: сдвиг максимума контура гистограмм разности в область отрицательных значений, ширина контура изображений показывает общие закономерности наблюдения глубины плоскостного и растрового изображений.

В пункте 2 формулы показано, что контур гистограммы разности плоскостного восприятия стереограммы сопоставим с контуром гистограммы разности восприятия стереоглубины стереограммы (рисунок 5).

На рисунке 5 по горизонтальной шкале откладываются показания, получаемые непосредственно из значений числовых массивов.

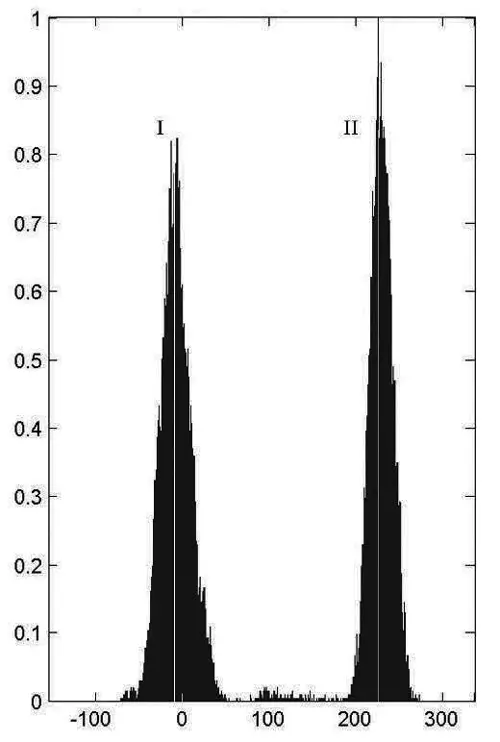

Рис. 5.Контуры гистограмм разности при восприятии стереограммы: плоскостное восприятие (I) трехмерное восприятия (II)

Контур гистограммы при восприятии стереоскопической глубины (II) формируется величиной диспаратности построения стереограммы. Сравнение контуров гистограмм показывает, что ширина контура плоскостного восприятия (I), как минимум, не меньше второго контура. Иными словами, величина восприятия глубины плоскостного изображения сопоставима с глубиной восприятия стереоглубины стереограммы. Контур восприятия (I) позволяет пояснить эффекты восприятия рельефности, который выявлен нами по выборке приблизительно из 1000 чел.

Второе направление – визуализация наблюдаемых эффектов восприятия глубины. Прямое наблюдение значений текущих значений Х-координат плоскостного изображения (рисунок 6) однозначно показывает возникновение диспаратности (Антипов и др., 20136), следовательно, как показано выше, и восприятия глубины образов плоскостных изображений.

На рисунке 6 показан фрагмент записи координат правого (R) и левого (L) глаз при восприятии глубины плоскостного изображения. Рисунок 7 иллюстрирует начало записи Х-координат при восприятии стереоглубины стереограммы. На рисунке 7 видно, что в условиях плоскостного восприятия левый и правый глаза имеют общие координаты (620 ед. верт. шкалы – начало записи). Рисунок 7 получен при фокусировке глаз осуществляемой до плоскости расположения стереограммы. Видно, что разность АХ на рисунке 7 почти в два раза больше разности показаний рисунка 6. Однако такие отличия не означают, что восприятие глубины, показанной на рисунке 6, меньше, чем стереоскопическая глубина стереопары. Просто для наблюдения стереоглубины стереопары необходимо обеспечить горизонтальную диспаратность на величину горизонтального смещения двух изображений.
