Масса спускаемого аппарата около 100 кг, диаметр и высота (при раскрытых антеннах) — 160 и 112 см.

Для получения изображений лунного ландшафта на АС «Луна-9» была установлена оптико-механическая система, включающая в себя объектив, диафрагму, формирующую элемент изображения, и подвижное зеркало. Качаясь в вертикальной плоскости, что создавалось с помощью специального профилированного кулачка, зеркало осуществляло строчную развертку, а его движение в горизонтальной плоскости обеспечивало кадровую панорамную развертку. Оба эти движения производились одним электродвигателем со стабилизированной скоростью вращения. Причем развертывающее устройство камеры имело несколько режимов работы: передача могла вестись со скоростью одна строка в 1 с при времени полной передачи панорамы 100 мин, но мог использоваться также и ускоренный обзор окружающей местности. В этом случае время передачи панорамы сокращалось до 20 мин.

Вертикальный угол зрения камеры был выбран равным 29° — 18° вниз и 11° вверх от плоскости, перпендикулярной оси вращения камеры. Это делалось для того, чтобы получать преимущественно изображение поверхности. Поскольку вертикальная ось спускаемого аппарата при его посадке на горизонтальную площадку, имела наклон 16°, в поле зрения телекамеры попадали участки поверхности, начиная с расстояния 1,5 м, и поэтому объектив был сфокусирован для получения резкого изображения от 1,5 м до «бесконечности».

Температурный режим спускаемого аппарата обеспечивался эффективной защитой контейнера от влияния внешней среды и отводом избыточного тепла в окружающее пространство. Первая задача решалась с помощью имеющейся на корпусе тепловой изоляции, вторая — с помощью активной системы терморегулирования. Внутренний объем герметичного приборного отсека заполнялся газом, и при его перемешивании тепло от оборудования передавалось специальным бачкам с водой. При повышении температуры сверх необходимой нормы открывался электроклапан, происходило испарение воды в вакуум и осуществлялся отвод тепла от радиаторов. Для устранения перегрева телекамеры на ее верхней части устанавливался теплоизолирующий экран, наружная же поверхность покрывалась позолотой.

Аналогичной конструкцией обладала и «Луна-13» (рис. 4) — вторая советская станция, опустившаяся на Луну. В ее задачу входило первое непосредственное приборное исследование физических характеристик лунной поверхности, для чего использовались грунтомер-пенетрометр, радиационный плотномер, радиометры, система акселерометров.

Грунтомер-пенетрометр состоял из пластмассового корпуса, нижняя часть которого являлась кольцевым штампом с наружным диаметром 12 см и внутренним- 7,15 см, а также из титанового индснтора с нижней частью, выполненной в виде конуса (угол у вершины конуса 103°, диаметр основания 3,5 см). Грунтомер был закреплен на конце выносного механизма, представляющего собой складной многозвенник, раскрывающийся под действием пружины и обеспечивающий вынос прибора на расстояние 1,5 м от станции.

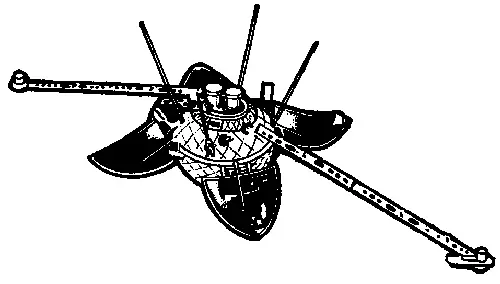

Рис. 4. Автоматическая станция «Луна-13»

После того как прибор был установлен в рабочем положении, подавалась команда на запуск твердотопливного ракетного двигателя с заданными тягой и временем работы, размешенного в корпусе индентора. Глубина погружения индентора в грунт регистрировалась с помощью потенциометра со скользящим контактом. Оценка механических свойств лунного грунта проводилась на основании результатов лабораторных исследований земных грунтов-аналогов, а также экспериментов в вакуумной камере и на борту самолета, летящего по траектории, позволяющей имитировать ускорение силы тяжести на Луне.

Радиационный плотномер предназначался для определения плотности поверхностного слоя грунта до глубины 15 см. Датчик плотномера крепился на выносном механизме и укладывался на грунт, а полученные показания поступали на электронный блок, находящийся а герметичном корпусе станции, и по каналам телеметрии передавались на Землю. Датчик плотномера включал в себя источник гамма-излучения (радиоактивный изотоп), а также счетчики для измерения регистрации «лунных» гамма-квантов: гамма-излучение от источника, падая на грунт, частично им поглощалось, но частично рассеивалось и попадало на счетчики. Для того чтобы устранить непосредственное попадание излучения источника на счетчики, между ними и изотопным источником был помещен специальный свинцовый экран. Расшифровка показаний датчика велась на основании наземной тарировки прибора, использующей различные материалы в диапазоне плотности р(ро)=0,16-2,6 г/куб. см.
