Игорь Галкин - Строение Луны

Мы практически не анализируем здесь данные, касающиеся состава и возраста пород Луны, — эта важная и обширная тема требует специального рассмотрения. И наоборот, целые разделы были выделены для описания исследований лунного грунта, которые проводились по специальной методике, в большом объеме и представляют огромный научный интерес как с точки зрения усовершенствования космической техники, так и для экстраполяции открытых закономерностей на большие глубины.

Мы хотели бы, чтобы читатель ощутил всю фантастичность, сложность и рискованность лунных космических «одиссей», проникся гордостью за науку, заинтересовался историей развития и строением космических. «родственниц» — Земли и Луны, увидел «сквозь испещренное кратерами запыленное лунное окно» земные загадки и проблемы и пожелал посвятить свои силы изучению нашей неповторимой планеты.

Методика эксперимента. Наиболее важные сведения о строении и состоянии недр Луны были получены благодаря лунному сейсмическому эксперименту. Он проводился в рамках программы «Аполлон» и состоял из непрерывной регистрации естественных лунотрясений и падений метеоритов с помощью сейсмометров, установленных американскими космонавтами на поверхности Луны, а также из активного исследования — с помощью искусственных источников сейсмических волн: взрывов и ударов при падении космических аппаратов (лунной кабины, ступени ракеты-носителя) на поверхность Луны. [2] На обложке показаны места посадки советских станций «Луна», доставивших обратно на землю лунный грунт (красные квадраты с соответствующими номерами), места посадки «Аполлонов» (черные квадраты с соответствующими номерами), места падений третьей ступени ракеты-носителя «Сатурн-5» (кружки) и места падений лунных кабин (треугольники).

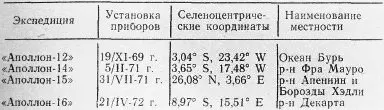

Первый лунный сейсмометр был установлен 20 июля 1969 г. в Море Спокойствия на видимой стороне Луны во время экспедиции «Аполлона-11». Он питался солнечными батареями и вел сейсмическую запись только днем. В период с ноября 1969 г. по декабрь 1972 г. на. видимой стороне Луны была создана сеть из четырех однотипных автоматических сейсмических станций, которые питаются изотопными энергетическими установками, рассчитанными на 10 лет непрерывной работы. Координаты и дата начала работы станций приведены в таблице.

Каждая из этих станций оборудована сейсмометрами двух типов и электронным блоком (рис. 1). Три длиниопериодных сейсмометра расположены вертикально и горизонтально и позволяют фиксировать сейсмические волны от удаленных источников и определять направление на эпицентр. Для более точного выделения воля на малых расстояниях используется вертикальный короткопериодный сейсмометр. Эти сейсмометры чувствуют ничтожные перемещения поверхности, соизмеримые с размерами атома (10 -8см). На Земле вести наблюдения при такой чувствительности аппаратуры почти невозможно: мешают микросейсмы, волнение океана, ветер, а также промышленные механизмы. Луна в связи с отсутствием атмосферы, гидросферы, биосферы и активных внутренних процессов представляет собой идеальный полигон для сверхточных сейсмических исследований.

Электронный блок сейсмической станции включает усилитель, фильтр, командно-контрольную схему и аналого-цифровой преобразователь (передача сейсмических данных на Землю происходит со скоростью 1060 бит/с). Вся станция потребляет мощность лишь 4,3–7,4 Вт; температура внутри приборов постоянная с точностью ±1 °C. Вес каждого сейсмометра 750 г, размеры без термостата 23 х 29 см. Общий вес сейсмической станции 11, 5 кг. Сейсмометры управляются с Земли при помощи команд, которые регулируют усиление, калибровку, скорость и направление движения моторов, устанавливающих с точностью ±5° нужные азимут и наклон вертикальных сейсмометров.

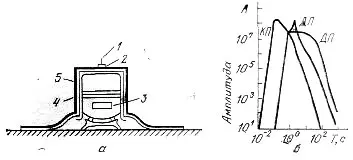

Рис. 1. Лунные сейсмометры (а — блок-схема, б — частотные характеристики):

1 — солнечный компас; 2 — датчик уровня; 3 — короткопериодный сейсмометр (КП); 4 — длиннопериодный сейсмометр (ДП); 5 — термостат

В настоящее время действуют все сейсмометры этой сети, кроме короткопериодного, установленного экспедицией «Аполлона-12», и вертикального длиннопериодного сейсмометра «Аполлона-14».
