Константин Феоктистов: Научный орбитальный комплекс

Внутренний объем рабочего отсека разделяется на две главные зоны: приборную (где главным образом размещаются приборы и агрегаты) и жилую (где живет и работает экипаж). Приборная зона размещается вдоль стен станции по ее «правому» и «левому» бортам, на потолке, на полу и в районе заднего днища. Конечно, и «правый» и «левый» (и соответственно подразумеваемые понятия «вперед» и «назад») являются для космического аппарата условными понятиями. Для станций «Салют» под ними подразумевается следующее. На одной из сторон рабочего отсека располагаются оптические инфракрасные датчики для построения местной вертикали, ось которых перпендикулярна продольной оси станции. При орбитальной автоматической ориентации их оси совпадают с местной вертикалью, и именно эта сторона обращена к Земле (т. е. «вниз») при орбитальной ориентации.

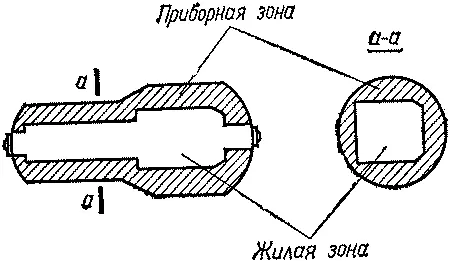

Рис. 4. Приборная и жилая зоны рабочего отсека

На этой стороне установлены приборы для осуществления визуальной орбитальной ориентации при ручном управлении (которые тоже обращены «вниз»). В эту же сторону «смотрят» и фотоаппараты МКФ-6М и КАТЭ-140, предназначенные для фотографирования поверхности Земли. Поэтому данная сторона условно и считается полом станции. [2] Хотя чаще орбитальная ориентация осуществляется без расхода топлива — за счет гравитационных сил, и тогда местная вертикаль связывается с продольной осью станции. Направление «вперед» определяется как направление в сторону переходного отсека (соответствует направлению «вперед» на участке выведения на орбиту). И, наконец, из этих двух определенных направлений однозначно определяют «правый» и «левый» борта станции.

Приборная зона (рис. 4) отделена от жилой зоны панелями, большей частью легкосъемными, для доступа к приборам и агрегатам на случай необходимости их осмотра или замены в полете. Пульты управления, индикационные устройства либо располагаются непосредственно в жилой зоне, либо врезаны в эти панели. В приборной зоне размещены аппаратура систем управления бортовым комплексом, ориентации и управления движением станции, телефонной связи с Землей, командной радиолинии, телевизионные системы, а также системы телеметрии, контроля орбиты, энергопитания (буферные батареи и автоматика), обеспечения жизнедеятельности, медицинского контроля, часть автоматики системы терморегулирования. С помощью вентиляторов, газожидкостных и холодильно-сушильных агрегатов обеспечиваются циркуляция воздуха через приборную зону и отбор тепла, выделяемого приборами при их работе, от воздуха, идущего через приборную зону в систему терморегулирования станции.

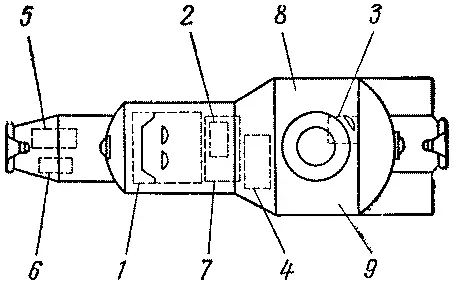

Рис. 5. Размещение постов управления:

1 — пост № 1; 2 — пост № 2; 3 — пост № 3; 4 — пост № 4; 5 — пост № 5; 6 — пост № 6; 7 — пост № 7; 8 — правый борт; 9 — левый борт

Жилая зона занимает весь остальной объем рабочего отсека. В ней можно выделить посты управления, на которых экипаж осуществляет управление станцией, проводит исследования и эксперименты, медицинский контроль состояния своего организма, а также зоны выполнения физических упражнений, места для сна и приема пищи, для санитарно-бытовых нужд (туалет, душ).

В рабочем отсеке размещаются пять постов управления, связанных с выполнением определенных работ (рис. 5). Пост № 1 — центральный пост управления. Он имеет два рабочих места. Здесь находится главный пульт управления с командно-сигнальными устройствами для выдачи команд, с индикатором положения станции (как точки) относительно поверхности. Земли, индикаторами идущих автоматических программ, оптическими и звуковыми сигнализаторами, часами и т. п. Тут же установлены оптические приборы для визуальной ориентации по Земле, пульт управления бортовой вычислительной машиной, справочно-информационное устройство.

Пост № 2 используется для осуществления ручной астроориентации станции, он оборудован пультом, средствами связи, астроприборами и рукояткой управления. Пост № 3 предназначен для управления субмиллиметровым телескопом и автономной системой охлаждения приемников телескопа. Пост также оснащен пультами, средствами связи, визиром и ручками управления. На посту № 4 проводятся работы с медико-биологическим оборудованием. Этот пост находится в нижней центральной части рабочего отсека на стыке цилиндров большого и малого диаметров. Здесь же размещено оборудование для проведения кино- и фотосъемок. Наконец, пост № 7 (посты № 5 и № 6 располагаются в переходном отсеке) используется для работы с пультами управления системы регенерации воды из конденсата и научной аппаратуры. Все посты оснащены светильниками и средствами связи.
