В настоящее время транспортный корабль стал основной модификацией корабля «Союз» и в автономных полетах почти не используется. Как транспортный корабль он должен обеспечивать выведение экипажа на орбиту, сближение и стыковку с орбитальной станцией, переход экипажа на ее борт, полет корабля в составе орбитального комплекса достаточно продолжительное время, отделение от станции, спуск экипажа на Землю с приемлемым для космонавтов уровнем перегрузок при возвращении в атмосферу, приземление спускаемого аппарата с приемлемым уровнем перегрузок, воздействующих на космонавтов во время приземления, а также спасение экипажа в случае аварии ракеты-носителя на участке выведения корабля на орбиту.

Решение этих задач осуществляется совместной работой бортовых систем корабля и его конструктивными особенностями. В конструкции корабля «Союз» можно выделить три основные части: спускаемый аппарат, приборно-агрегатный и орбитальный отсеки . Спускаемый аппарат размещен между приборно-агрегатным и орбитальным отсеками (см. последнюю страницу обложки). По своей форме спускаемый аппарат напоминает автомобильную фару (рис. 6). Эта форма выбрана не случайно, она обеспечивает возникновение аэродинамической подъемной силы (помимо силы лобового сопротивления) при движении аппарата в земной атмосфере, что снижает разброс точек приземления относительно заданной, а также уменьшает уровень перегрузок при спуске в атмосфере.

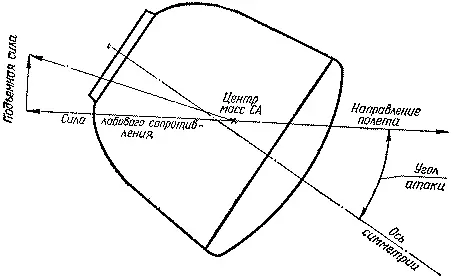

Рис. 6. Форма спускаемого аппарата корабля «Союз»

У кораблей «Восток», у которых спускаемый аппарат был сферической формы и, естественно, обладал только силой лобового сопротивления, рассеивание точек приземления достигало 250–300 км. Если на спускаемый аппарат действует аэродинамическая подъемная сила, то, управляя ее вертикальной составляющей, можно управлять и траекторией движения аппарата в земной атмосфере и, следовательно, дальностью этого движения (регулируя траекторию «круче» — «положе»). Последнее позволяет даже при небольших значениях аэродинамического качества [4] Аэродинамическим качеством в авиации и космонавтике называют отношение аэродинамической подъемной силы к аэродинамической силе лобового сопротивления. спускаемого аппарата корабля «Союз» (0,2–0,3) снизить разброс точек приземления до нескольких десятков километров (а в принципе и до нескольких километров).

Если при спуске аппарата не используется подъемная сила, то такой тип спуска называется баллистическим . Максимальные перегрузки при баллистическом спуске зависят от крутизны траектории спуска, но даже при наиболее пологих траекториях эти перегрузки достигают (как это и было в случае спускаемых аппаратов кораблей «Восток» и «Восход») таких значений, что сила, действующая в это время на космонавта, в 8 — 10 раз больше его веса. Это, конечно, крайне нежелательное явление, особенно при возвращении экипажа на Землю после длительного полета в условиях невесомости, когда даже обычная земная тяжесть воспринимается организмом космонавта как весьма тяжелая и неприятная нагрузка.

Небольшое аэродинамическое качество спускаемых аппаратов кораблей «Союз» снижает максимальные перегрузки при движении аппарата в атмосфере до значений, соответствующих силе воздействия на космонавтов, превышающей лишь в 3–4 раза их вес. Этот аппарат, представляющий собой осесимметричное тело, движется при спуске в атмосфере своей затупленной частью вперед. Причем если бы центр массы аппарата располагался на оси симметрии, то никакой подъемной силы не возникло бы. Поэтому элементы конструкции и расположение оборудования выбраны такими, чтобы центр масс был смещен относительно оси симметрии спускаемого аппарата.

Чтобы управлять дальностью движения, надо менять вертикальную составляющую подъемной силы. Это можно делать, либо меняя угол атаки, как это делается в самолетах (в нашем случае надо было бы менять положение центра масс, что представляется довольно затруднительным), либо меняя величину проекции подъемной силы на вертикальную плоскость за счет управления креном аппарата. Этот способ и используется на корабле «Союз».

Корпус спускаемого аппарата защищен снаружи теплозащитным покрытием, предохраняющим его конструкцию, оборудование и экипаж от воздействия потока раскаленного газа, окружающего аппарат при его спуске. Напомним, что температура газа перед лобовым щитом достигает 10 000°. На боковой поверхности аппарата имеются три иллюминатора. На одном из них (среднем), который при орбитальной ориентации (когда продольная ось корабля лежит в горизонтальной плоскости) «смотрит» вниз на Землю, установлен визир-ориентатор, используемый экипажем для визуальной ориентации по Земле при ручном управлении и для ориентации при сближении. [5] При визуальной ориентации по Земле экипаж видит с помощью этого прибора горизонт и «бег» местности под собой, что позволяет ему построить трехосную ориентацию. При сближении данный прибор работает как перископ подводной лодки, позволяя экипажу, находящемуся в спускаемом аппарате, смотреть, по направлению продольной оси корабля.
