В тепловой трубе различают зоны нагрева, переноса тепла и охлаждения. В холодильнике-излучателе две последние зоны, как правило, совмещены. Тепло, подводимое к зоне нагрева, испаряет жидкость, пары которой проходят через отверстия фитиля во внутреннее пространство трубы и устремляются к зоне охлаждения. Там происходит конденсация жидкости с передачей тепла конденсации стенкам трубы, от которых оно отводится излучением. Жидкость, образовавшаяся в результате конденсации, возвращается капиллярными силами, создающимися в фитиле и в зазоре между фитилем и стенкой трубы, назад в зону нагрева.

Такой процесс теплопередачи настолько эффективен, что, например, сейчас испытаны трубы, передающие тепловой поток 10 кВт на каждый 1 см 2поперечного сечения трубы на расстояние в несколько метров при перепаде температур между концами трубы менее 0,01 К. Это эквивалентно теплопередаче сплошного стержня с коэффициентом теплопроводности, в несколько тысяч раз превышающим соответствующее значение для меди. С тепловыми трубами по возможностям транспортировки тепла могут конкурировать лишь системы с жидкометаллическим теплоносителем, но в них требуются затраты работы на прокачку.

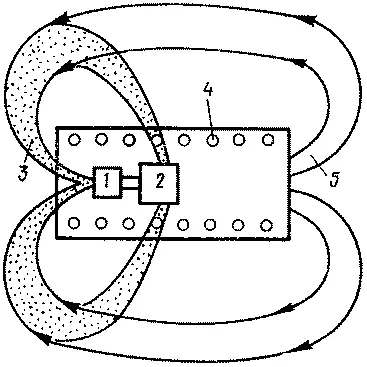

Рис. 6. Схема пылевого холодильника-излучателя: 1 — насос, 2 — теплообменник, 3 — ферромагнитная пыль, 4 — обмотка соленоида, 5 — силовые линии магнитного поля

Из тепловых труб собирается поверхность холодильника-излучателя. Зона подвода тепла может либо непосредственно контактировать с охлаждаемым узлом, либо омываться промежуточным теплоносителем. Поскольку для создания излучающей поверхности нужно использовать много тепловых труб, а их каналы могут быть между собой несвязанными, то повреждение одной или нескольких труб метеоритом лишь несущественно скажется на работе всей установки.

Возможны схемы теплосброса, когда теплоносителем является ферромагнитная пыль (рис. 6), которая прокачивается насосом через теплообменник, снимая отработанное тепло энергоустановки, и выбрасывается во внешнее пространство. Там они захватываются и возвращаются снова на вход насоса. В магнитном поле ферромагнитные частицы, сцепляясь друг с другом, выстраиваются вдоль силовых линий, создавая излучающую оболочку. При достаточной магнитной проницаемости вещества пыли все внешнее магнитное поле оказывается сосредоточенным в этой оболочке и не происходит его бесполезного рассеяния.

Преимуществом такого типа холодильника-излучателя является его полная неуязвимость к поражению метеоритами, а также малые размеры при транспортировке энергоустановки с поверхности Земли на орбиту спутника, так как при этом пыль может находиться в малогабаритном контейнере. В настоящее время эта схема находится еще в стадии теоретических проработок. Ее реализация сдерживается отсутствием легких и экономичных источников магнитного поля.

Импульсные двигатели на микровзрывах и фотонный двигатель.Принцип действия импульсных ядерных ракетных двигателей (ИЯРД), схемы которых приведены на рис. 7, а и б , заключаются в том, что над поверхностью массивного отражателя производятся периодические ядерные или термоядерные взрывы. Существенными элементами ИЯРД являются источник магнитного поля, которое препятствует попаданию заряженных продуктов реакции на поверхность отражателя, и демпфер, служащий для сглаживания импульсной нагрузки, передаваемой ракете.

Обычно в таких двигателях в результате воздействия взрыва испаряется либо материал отражателя, либо рабочее тело, подаваемое на поверхность отражателя. Кроме того, для улучшения условий протекания ядерной реакции, увеличения доли прореагировавших атомов и уменьшения температуры взрыва ядерный заряд заключают в достаточно толстую оболочку пассивного вещества. В результате отбрасываемая масса будет состоять в основном из веществ, не принимающих участие в реакции (водород, литий и др.), и скорость истечения в таких двигателях ограничена 100 км/с.

Если будут найдены удовлетворительные технические решения для охлаждения отражателя без испарения его материала и удастся осуществить ядерную реакцию без образования оболочки, окружающей заряд, то скорости истечения в таких двигателях могут приблизиться к теоретически возможным величинам — 10 5км/с. При этом ИЯРД будут иметь меньшую удельную массу, чем электрические двигатели, ибо доля отводимого тепла у них будет существенно меньше (для электрических двигателей она составляет 75–90 % от мощности ядерной установки), а теплообмен можно осуществлять при более высокой температуре. В результате площадь и соответственно масса холодильника-излучателя будут существенно меньше.
