* И-28 - истребитель В.П.Яценко с аналогичной силовой установкой.

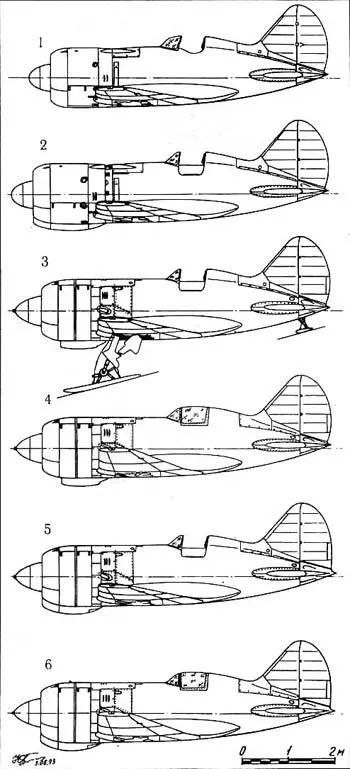

1. И-180-1, 1938 г. Общий вид соответствует эскизному проекту.

2. И-1ВО-2, апрель 1939 г.

3. И-180-3, февраль 1940 г.

4. И-180-3 доработанный, май-июль 1940 г.

5. И-180С тип 25, 1939-1940 гг., войсковая серия.

6. И-180С, 194О г., первая серия.

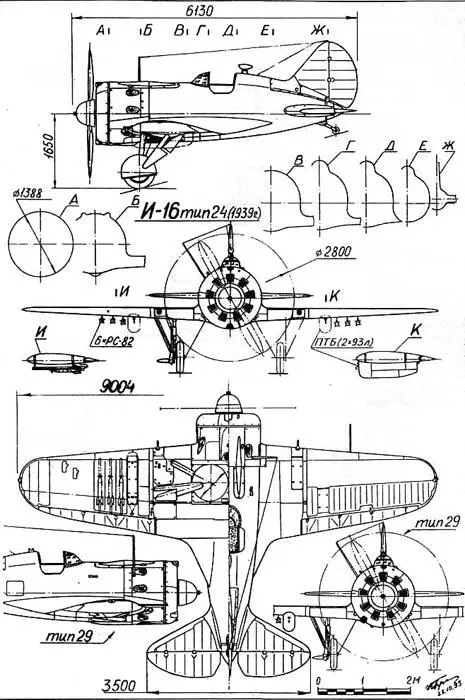

Конструкция И-16

ПЛАНЕР И-16 имел смешанную конструкцию.

ФЮЗЕЛЯЖ - деревянный полумонокок, каркас которого состоял из 11 выклеенных из фанеры шпангоутов (рам), четырех лонжеронов,и стрингеров. Обшивка выклеивалась из березового шпона и состояла из двух частей, стыкуемых в плоскости симметрии.

КРЫЛО - двухлонжеронное, состояло из центроплана и двух отъемных консолей.

Лонжероны центроплана -ферменные, клепанные из труб ХМА (позднее - ЗОХГСА).

Нервюры - ферменные из дюралюминиевых профилей (Д1). Обшивка центроплана -снизу дюралюминиевая (листовой Д1 толщиной 0,5 мм) и фанерная сверху. Лонжероны консолей с полками из труб ХМА и стенками из Д6. Носок крыла обшивался листовым дюралюминием толщиной 0,5 мм. На машинах последних типов дюралевая обшивка верхней поверхности крыла доходила до 45,5% хорды. Нижняя поверхность крыла обшивалась дюралем в зависимости от наличия дополнительных топливных баков и балок под РС-82.

ЭЛЕРОНЫ, а также РУЛИ высоты и направления имели трубчатые лонжероны из стали и нервюры из профилей Д6. Обшивка - полотняная.

УПРАВЛЕНИЕ элеронами и рулем высоты -жесткое, рулем направления и костылем -тросовое.

ШАССИ - убирающееся, пирамидального типа, с масляно-пневматической амортизацией.

Колеса - тормозные. Уборка и выпуск шасси производились тросовой лебедкой, расположенной у рамы № 5 по правому борту.

Костыль - управляемый, с рези ново-пластинчатой амортизацией на машинах первых типов и с масляно-пневматическими амортизаторами на машинах последних типов. На них костыль вместо стальной пяты имел дюралевый ролик.

СИЛОВАЯ УСТАНОВКА. Двигатель на всех модификациях-9-цилиндровый (М-22, М-25, М-62, М-63). Винт-двухлопастный, фиксированного шага, начиная с И-16 тип 18 - изменяемого шага (ВИШ-6А или АВ-1). Капот - начиная с типа 5, имел регулируемые жалюзи на входе. Для выхода воздуха в капоте имелись продолговатые отверстия, в которые были направлены выхлопные патрубки (8 отверстий на типах 5 и 6, некоторых сериях типа 10, 6 отверстий - на последних типах и 7 - на типе 29).

ВООРУЖЕНИЕ на всех модификациях, кроме типа 29, состояло из центропланных пулеметов ШКАС калибра 7,62 мм. Начиная с типа 10, над мотором устанавливались еще два синхронных ШКАСа, а центропланные ШКАСы на типах 17, 27 и 28 были заменены пушками ШВАК. Впервые пушки ШВАК устанавливались на типе 12, нов дополнение к центропланным пулеметам. На типе 29 оружие в центроплане отсутствовало, а под мотором располагался пулемет БС калибра 12,7 мм. На некоторых сериях последних типов под консолями монтировались 6 направляющих для реактивных снарядов РС-82, а на гаргроте - фотокинопулемет. Отдельные самолеты выпуска 1940г. оборудовались радиостанцией РСИ-3.

ОКРАСКА И-16 была разнообразной, в т.ч. камуфляжной, но обычно самолет имел светло-голубой цвет снизу и защитный зеленый цвет сверху.

Конструкция И-180

В основном конструкция И-180, кроме И-180-3, аналогична И-16. На всех модификациях, в том числе и на первых серийных машинах, кабина была открытой. В 1940г. И-180-3 и последние выпущенные серийные самолеты дорабатывались под установку фонаря кабины со сдвижной назад крышкой.

КРЫЛО И-180-3 имело конструкцию, предусмотренную в первом варианте эскизного проекта. Полки лонжеронов - тавры из стали ЗОХГСА, стенки - листовой дюраль. Нервюры и обшивка-из листового дюралюминия. На первом прототипе крыло имело меньший размах и площадь, увеличенные начиная с И-180-2. После первого этапа испытаний И-180-3 консоли крыла имели увеличенное с 3°30' до 6°30' поперечное "V", что предусматривалось и на серийных машинах. На втором этапе испытаний И-180-3 оснащался горизонтальным оперением с увеличенным до 4,3 м размахом, но позже от этого отказались.

ШАССИ - пирамидального типа, с уборкой и выпуском от пневмосистемы. В процессе серийного производства на варианте И-180Ш были внедрены балочные стойки шасси. Хвостовое колесо - убирающееся, но из-за недоведен-ности механизма уборки часто фиксировалось в выпущенном положении. На серийных машинах предусматривалась установка увеличенного хвостового колеса (300x125), для чего хвостовой обтекатель фюзеляжа был удлинен, и общая длина серийного самолета стала равной 7,0 м.
