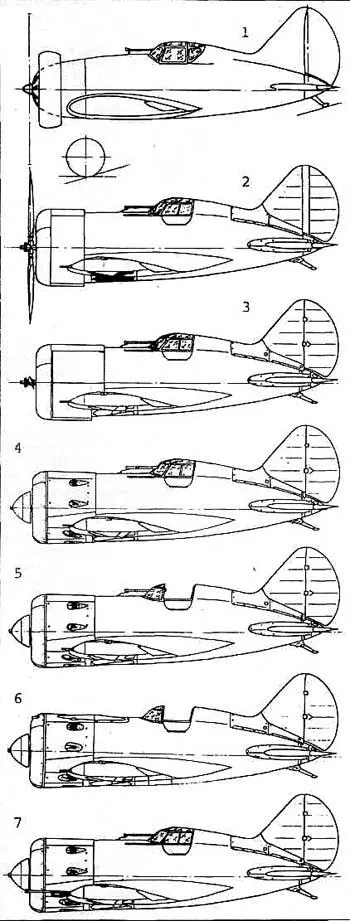

1. Эскизный проект И-16,1932 г.

2. Опытный И-16 М-22 (ЦКБ-12), 1933 г.

3. И-16 тип 4, 1934 г.

4. И-16 тип 5, 1934 г.

5. И-16 тип 6, 1937 г.

6. И-16 тип 10, 1937 г.

7. И-16 тип 12, 1936 г.

Поликарпов придавал большое значение дальнейшему совершенствованию своих самолетов. В одной из статей он писал: "Каждый из нас, конструкторов, стремится к тому, чтобы его машина как можно дольше оставалась морально молодой. Но это случается лишь с теми конструкциями, которые можно все время, путем модификаций держать на уровне современной мировой техники. По сути дела модификация - продолжение конструирования, только в форме, более выгодной промышленности".

Ярким воплощением этой концепции является И-16, развитие которого шло по следующим направлениям: повышение летных и эксплуатационных качеств; повышение огневой мощи; разработка учебно-тренировочных вариантов; создание опытных и экспериментальных машин для отработки прогрессивных конструкторских идей, проверки новых двигателей, турбокомпрессоров, перспективных образцов вооружения.

Одной из наиболее массовых модификаций И-16 был тип 5. Запущенный в серию в 1935 г., он являлся развитием опытного И-16 с РЦФ-3. Его вооружение состояло из двух пулеметов ШКАС в центроплане, а максимальная скорость достигала 454 км/ч. Кабина летчика полностью закрывалась легко сдвигаемым вперед фонарем. Однако, несмотря на надежность конструкции, пилоты продолжали летать с открытыми фонарями.

В 1936 г. построена пушечная модификация- типа 5 -тип 12. В его крыле, кроме пулеметов, установили две пушки ШВАК калибра 20 мм. Параллельно на базе И-16 с мотором М-22 создали учебно-тренировочный самолет УТИ-2. В том же году КБ Поликарпова было переведено на завод № 84 в Химках. В дальнейшем подобные переезды повторялись неоднократно и стали для Николая Николаевича серьезнейшей проблемой.

В 1937 г. появился И-16 тип 6. Учитывая пожелания летчиков, конструкторы выполнили кабину открытой с козырьком, сохранившимся на всех последующих модификациях. Тип 6 оснастили двигателем М-25А (730 л.с.), летные данные и вооружение соответствовали типу 5.

В этом же году был построен И-16 тип 10 с двигателем М-25В (750 л.с.). Самолет имел усиленную конструкцию и посадочные щитки, впервые примененные на серийных истребителях СССР. В дополнение к двум крыльевым пулеметам над мотором появились еще два синхронных ШКАСа. Взлетный вес возрос на 200 кг. Скорость снизилась до 438 км/ч. Для этой модификации впервые в мировой практике были спроектированы убирающиеся лыжи. Тип 10 послужил основой для разработки учебно-тренировочного истребителя УТИ-4 (И-16 тип 15).

Одновременно шли работы по установке на И-16 двигателей М-62 и М-63, представлявших собой более мощные варианты М-25 с двухскоростными нагнетателями.

В начале 1938 г. КБ Поликарпова переводят на завод №156, где ранее работал арестованный в ноябре 1937 г. А.Н. Туполев. К этому времени относится создание пушечной модификации типа 10 - тип 17, на котором заменили крыльевые пулеметы на две пушки ШВАК. Дополнительно предусматривалась подвеска до 200 кг бомб. Взлетный вес возрос до 1810 кг. Скорость снизилась до 425 км/ч, ухудшилась маневренность. Самолет предполагалось использовать против бомбардировщиков.

Летом в Горьком начались испытания И-16 тип 18 с мотором М-62 (830/900 л.с.) и винтом изменяемого шага (первоначально ВИШ-6А, затем АВ-1). Вооружение соответствовало типу 10. Благодаря более тяжелому двигателю улучшилась продольная устойчивость (центровка 27.2% САХ). Скорость возросла до 461 км/ч, улучшилась скороподъемность.

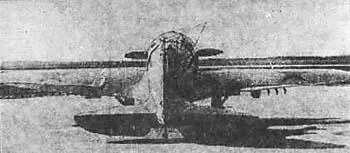

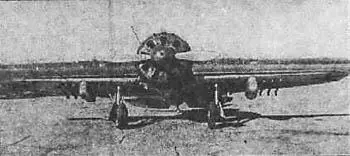

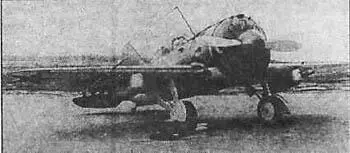

И-16 тип 29 на испытаниях в НИИ ВВС. Под крыльями - подвесные баки и направляющие для РС-82

В том же году появился И-16 тип 24. Самолет имел мотор М-63 взлетной мощностью 11C? л.с. (номинальная - 930 л.с.). На нем усилили конструкцию крыла, предусмотрели установку радиостанции РСИ-3, фотокинопулемета, подвесных баков. Максимальная скорость на высоте 4800 м достигла 489км/ч. Нормальный взлетный вес составил 1780 кг, максимальный-2052 кг. Типы 18 и 24 имели пушечные модификации, которые получили обозначения тип 27 и 28 (аналогично типам 10 и 17).
