Феликс Зигель - Путешествие по недрам планет

Беда в том, что ни одно ухо не воспринимает это «звучание» Земли, так как все сейсмические колебания рождают инфразвуки. Тем не менее землетрясения позволяют узнать нечто удивительное — строение земных недр, совершенно недоступных иным средствам исследования. Тот факт, что внутри Земли на больших глубинах распространяются упругие волны (рис. 4), свидетельствует о том, что большая часть земного шара находится в твердом состоянии.

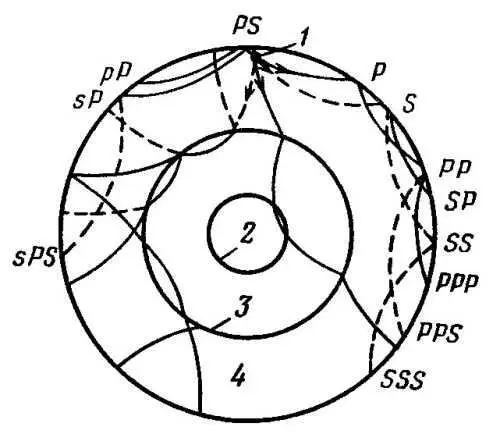

Рис. 4. Преломление сейсмических волн внутри Земли.

1 — очаг землетрясения; 2 — внутреннее ядро; 3 — жидкое внешнее ядро; 4 — твердая мантия

Разумеется, не все землетрясения катастрофичны. Ежегодно на земном шаре происходят до 100 000 землетрясений. Однако чаще всего они настолько слабы, что их удается зафиксировать лишь с помощью специальных высокоточных приборов — сейсмографов. Сейсмограф состоит из пружины и подвешенного груза с укрепленным на нем пишущим устройством. Если Земля не сотрясается, то на бумаге вращающегося барабана получается ровная линия. Любое, даже слабое землетрясение приводит груз на пружине в колебательное движение и сейсмограмма (запись на барабане) становится волнистой, неровной. Чем мощнее землетрясение, тем сильнее раскачивается груз, и тем больше амплитуда сейсмических колебаний на сейсмограмме. Применяются сейсмографы с магнитной записью и цифровой регистрацией колебаний. Сейсмограммы обрабатываются и анализируются с помощью электронно-вычислительных машин (ЭВМ).

Сначала сейсмограф фиксирует продольные волны — Р-волны. Через несколько секунд на сейсмографе появляется запись поперечных волн — S-волн. Их амплитуда больше, чем Р-волн, но так же, как и Р-волны, они быстро затухают. Наконец, последними приходят L-волны (от латинского «лонга» — длинные), т. е. поверхностные волны, вызывающие большие разрушения. По сейсмограмме специалист может узнать расстояние до эпицентра, мощность и другие параметры землетрясения.

В 1964 г. установлена международная сейсмическая 12-балльная шкала интенсивности землетрясений, включающая все мыслимые сотрясения Земли — от неощутимых, регистрируемых только сейсмографами (1 балл), до катастрофических, 12-балльных, вызывающих радикальные изменения рельефа (горные обвалы, изменения русел рек, образование огромных трещин в почве).

Во время слабых землетрясений из недр Земли высвобождается сравнительно небольшая энергия (10 3Дж). Зато энергия, выделяемая при катастрофических сотрясениях Земли (до 10 19Дж), равноценна одновременно взрыву сотен водородных мегатонных бомб! Недаром землетрясения считаются самыми грозными из всех природных явлений, с которыми сталкивается человек. Историки донесли до нас страшные картины древних катастроф. Землетрясение 526 г… на европейском побережье Средиземного моря превратило в груды развалин многие города и уничтожило 200 тыс. человек. В 1556 г. в китайской провинции Шаньси во время мощнейшего землетрясения погибло 830 тыс. человек. Не исключено, что древние предания о гибели Тира и Сидона, Содома и Гоморры отражают реальные события, связанные с сотрясениями Земли.

Если бы Земля была однородной, сейсмические волны распространялись бы внутри нее по прямой. Иначе говоря, сейсмические лучи были бы прямолинейны, а скорость их — одинаковой. Изменения скорости и направления сейсмических лучей внутри Земли указывают на неоднородность земных недр. Факт существования поверхностных поперечных волн свидетельствует о том, что в верхней части Земли имеется по крайней мере один слой (земная кора), отличающийся по плотности от нижележащих слоев. Детальное исследование поверхностных волн показало, что есть две разновидности, два типа земной коры. Первый тип — континентальный, характеризуется большой мощностью верхнего слоя и малыми скоростями распространения поверхностных волн. Второй тип — океанический, отличается от первого меньшей мощностью и соответственно большей скоростью распространения тех же волн.

В начале XX века удалось доказать, что, начиная с глубины 3 000 км, поперечные волны распространяться не могут. На этом основании был сделан вывод, что Земля имеет ядро, находящееся в расплавленном состоянии. Позже многолетние исследования сейсмических волн в конце концов позволили представить себе достаточно четко (хотя и неполно) строение недр нашей планеты. Рисунок (см. рис. 4) напоминает своеобразную рентгенограмму Земли, причем роль рентгеновских лучей в данном случае выполняют сейсмические волны. Прежде всего бросается в глаза слоистость Земли — расслоение ее недр на ряд сферических оболочек, различных по физическим и химическим свойствам.
