Алексей Горбылев - Когти невидимок. Подлинное оружие и снаряжение ниндзя

Такие «орудия» делали разных размеров. Деревянная переносная пушка какаэ оо-дзуцу была столь легкой, что ее мог легко переносить с места на место даже один ниндзя (рис. 27).

Существовали и еще более миниатюрные ручные аналоги таких «пушек». Так как эти «орудия» легко укрывались в широком рукаве кимоно, их называли содэцуцу — «рукавные трубы» (рис. 28).

Споры о возможности боевого применения подобной «артиллерии» продолжаются по сей день. Ведь чтобы придать ядру убойную силу, заряд должен быть достаточно большим, а это чревато разрывом пушки при выстреле. Нава Юмио высказал мнение, что такие «орудия» скорее всего использовали лишь для запуска сигнальных ракет и для устрашения противника.

В качестве заряда во всех вариантах использовался дымный порох, в рецептуру которого входили 7 частей привезенной с континента селитры, 1,5 части серы и 1,5 части древесного угля (как правило, использовался размолотый в порошок уголь ивы). Те же компоненты брали и для изготовления зажигательной смеси, но в ином соотношении.

Различные зажигательные средства занимают важнейшее место в числе каки. Это, впрочем, вполне понятно, если учесть, что в Японии и обычные жилые дома, и замки, и крепости (до второй половины XVI в.) строили из дерева.

ХИЯ — «ОГНЕННЫЕ СТРЕЛЫ»

Древнейшие варианты хия представляли собой сигнальные стрелы с приделанными свистульками из дерева или рога (кабурая), внутрь которых вкладывали разожженные древесные угольки. Постепенно «воины ночи» разработали множество различных вариантов «огненных стрел», по сути представляющих собой ракеты. В секретных наставлениях по нин-дзюцу мы встречаем упоминания таких видов как дайкоку-хия — «огненная стрела великой страны» , утихия — «метательная зажигательная стрела», тэхия — «ручная зажигательная стрела», хорокубия — «огненная стрела драгоценного счасья», амэ-хия — «дождевая огненная стрела» и др. (рис. 29)

БОХИЯ — «СТРЕЛА — ОГНЕННАЯ ПАЛКА»

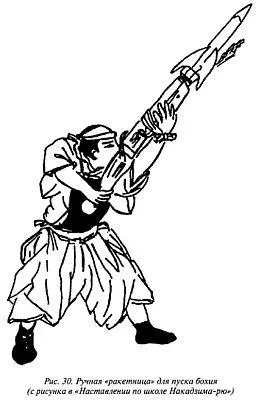

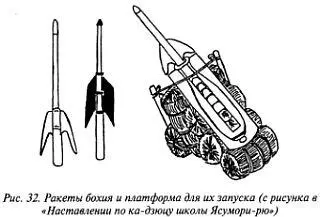

По внешнему виду «огненная палка» бохия очень напоминает ракету. Она представляет собой палку из твердого дерева с металлическим оперением на одном конце и пороховым зарядом с выведенным наружу фитилем на другом. Ее заряжали в крупнокалиберное ружье и выпускали в направлении врага, норовя запалить его укрепления (рис. 30–32).

Хотя упоминания о бохия встречаются в ряде наставлений по нин-дзюцу, исследователи отмечают, что такое оружие было изобретено после периода Кэйтё (1596.10—1615.7), т. е. уже после окончания феодальных войн, поэтому у историков нет никаких данных об его применении в боевых условиях.

Поскольку для ракет не подходил порох с высокой скоростью горения, использовавшийся для стрельбы из ружей, ниндзя стали добавлять в него чуть-чуть золы. Рецепт «ракетного» пороха выглядел следующим образом: 11 моммэ [2] 1 моммэ = 3,75 г селитры, 12 моммэ серы и немного золы.

ДАЙКОКУ-ХИЯ — «ОГНЕННАЯ СТРЕЛА ВЕЛИКОЙ СТРАНЫ»

Дайкоку-хия (рис. 33) представляла собой вариант ракеты, движимой энергией сгорающего пороха. Считается, что эта «огненная стрела» была завезена в старину из Китая.

Дальность полета дайкоку-хия оценивается от 240 до 1200 метров. Естественно, что дальность полета варьировалась в зависимости от длины «стрелы», количества «перьев» на ее конце, мощи порохового заряда. Острие дайкоку-хия изготавливали из железа, дерева или бамбука. Приблизительно в 10 см от острия крепили бумажную трубку, начиненную пороховым зажигательным зарядом объемом в 20 моммэ. На другом конце «стрелы» крепилась такая же бумажная трубка с пороховым «топливом» внутри и фитилем, поджигаемым для выстрела. Зарядные трубки соединялись с помощью фитиля, так что зажигательный заряд воспламенялся только при подлете к цели. Согласно источникам, если дайкоку-хия планировалось запустить на расстояние в 2–5 тё, [3] 1 тё = 109,09 м то хвостовик «стрелы» делался тройным, на 6–7 тё — четверным, на 8 тё — шестерным, на 9—10 тё — девятерным.
